Rotronic - Potrzebne pomiary w zasięgu ręki dzięki miernikowi HygroPalm HP32

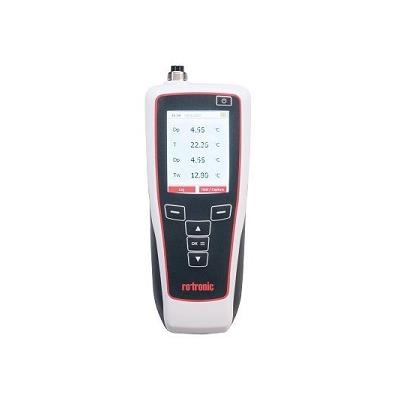

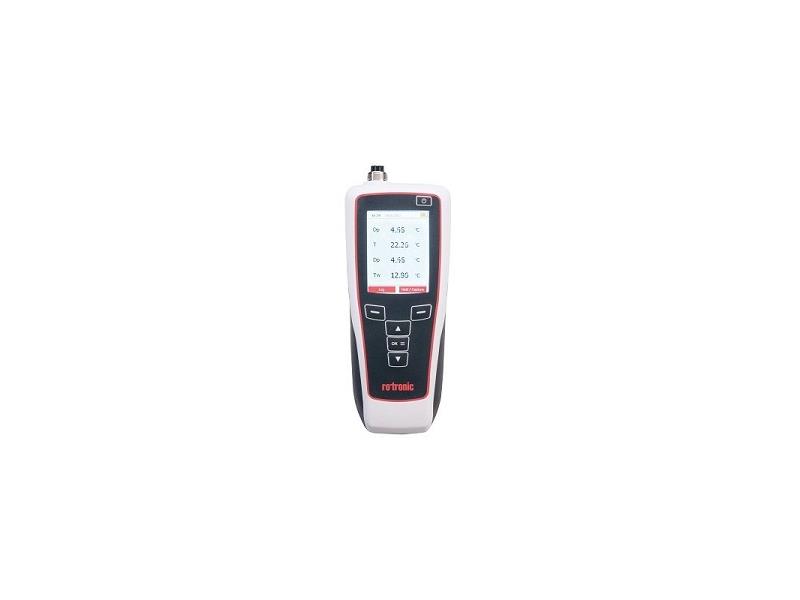

      Nowy HygroPalm HP32 firmy Rotronic jest wielofunkcyjnym miernikiem parametrów powietrza kompatybilnym z wszystkimi sondami pomiarowymi HC2A oraz HC2 tego samego producenta. Umożliwia pomiar i rejestrację wilgotności względnej, temperatury, a także punktu rosy, temperatury mokrego termometru i innych (liczonych przez miernik) parametrów psychometrycznych. Nowe urządzenie zastępuje znany na całym świecie miernik HP22-A Rotronic.




Miernik HP32 umożliwia:

  • Pomiar wilgotności względnej, temperatury powietrza (przy użyciu zewnętrznej sondy, dobieranej w zależności od aplikacji).
  • Rejestrację danych pomiarowych (z określonym przez Użytkownika interwałem).
  • Podgląd zarejestrowanych danych (przebiegi + dane statystyczne).
  • Alarmowanie (zmiana koloru czcionki w momencie pojawienia się przekroczeń).

Rysunek 1 prezentuje miernik połączony z wybraną sondą wilgotności względnej i temperatury powietrza z serii HC2A-S.

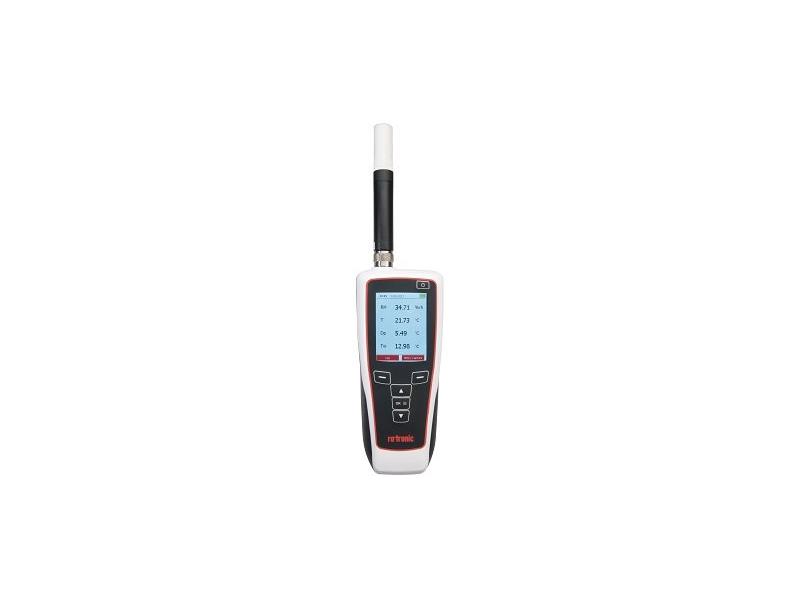

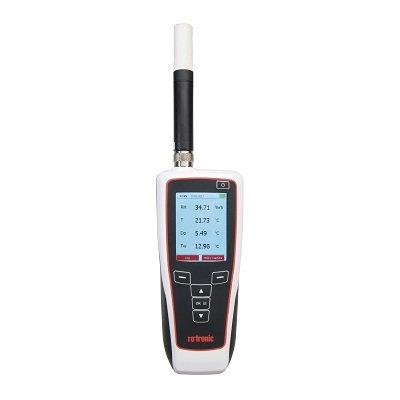

Rys. 1. Miernik HP32 z podłączoną sondą HC2A-S Rotronic.
Rys. 1. Miernik HP32 z podłączoną sondą HC2A-S Rotronic.

    Sonda HC2A-S i HC2A-S3 (sonda w kolorze białym, dedykowana do aplikacji meteorologicznych) to standardowe sondy Rotronic, które zapewniają pomiary wilgotności względnej (w zakresie 0...100 %RH) i temperatury (w zakresie -50...+100 ⁰C) z doskonałą dokładnością (±0.8 %RH oraz ±0.1 ⁰C przy 23 ⁰C i 0...100 %RH). Sondy te mogą być łączone z miernikiem bezpośrednio (co widać na rysunku 1) lub przy użyciu dedykowanego przewodu o długości 1, 2 lub 5 m (przewód z serii E2-xxA lub E3-xxA zamawiany jest oddzielnie; xx - długość przewodu: 01 = 1m, 02 = 2m, 05 = 5 m).

     Miernik HP32 jest kompatybilny z wszystkimi sondami pomiarowymi z serii HC2 Rotronic, co daje możliwość wyboru odpowiedniego rozwiązania do danej aplikacji. Dostępne są sondy przemysłowe, sondy bagnetowe, sondy miniaturowe, ... Na rysunku 2a...2d zostały przedstawione wybrane sondy Rotronic, które można połączyć z miernikiem.

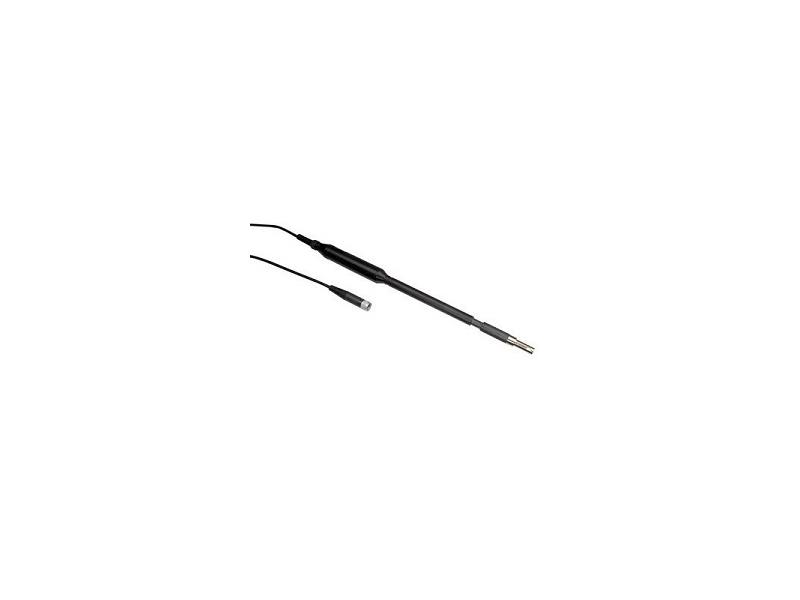

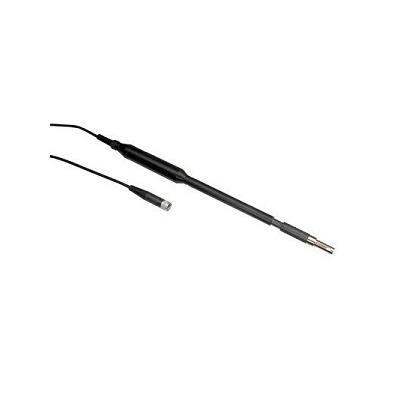

Rys. 2a. Bagnetowa sonda pomiarowa HC2-HK25 z zakresem 0…100 %RH i -10
Rys. 2a. Bagnetowa sonda pomiarowa HC2-HK25 z zakresem 0…100 %RH i -10

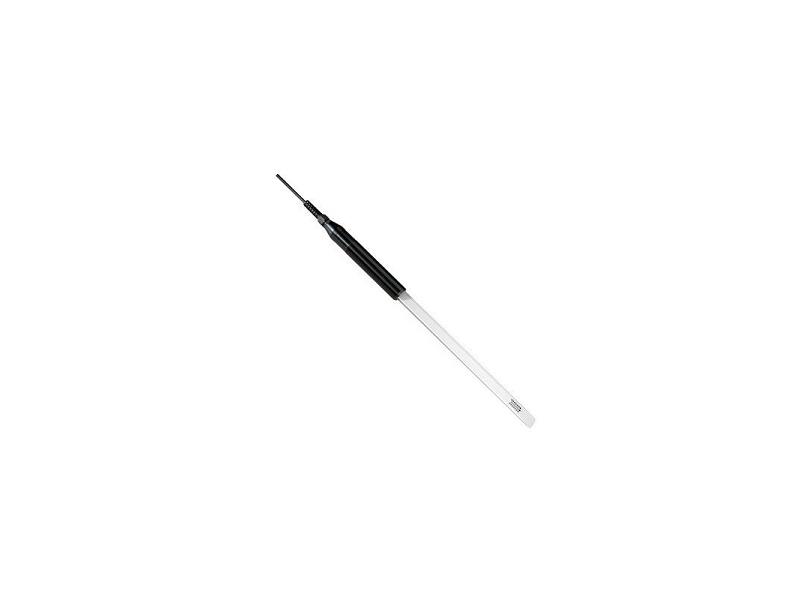

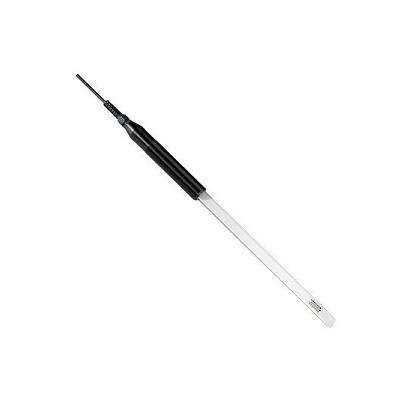

Rys. 2b. Bagnetowa sonda HC2-HS28 do pomiarów między arkuszami papieru
Rys. 2b. Bagnetowa sonda HC2-HS28 do pomiarów między arkuszami papieru

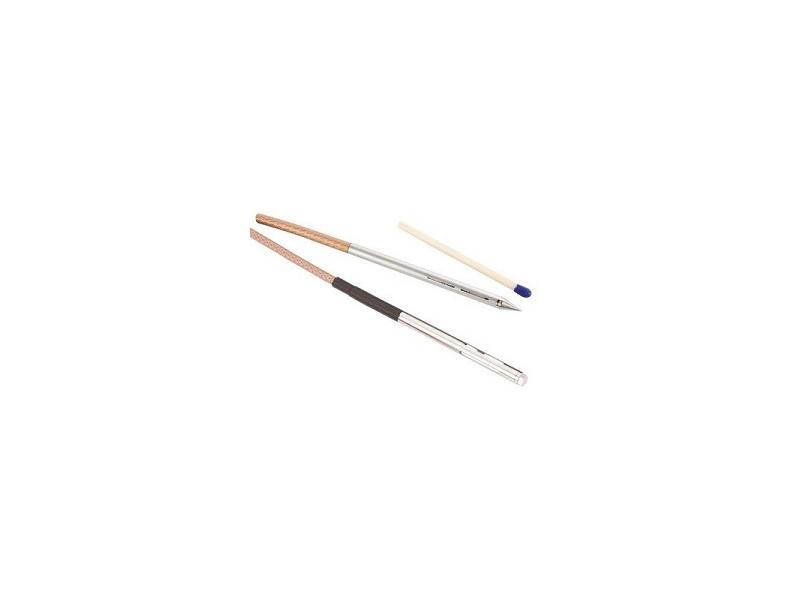

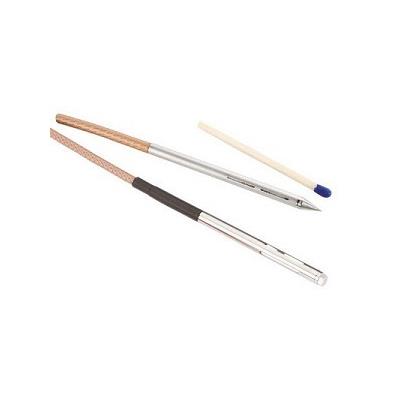

Rys. 2c. Sondy miniaturowe z serii HC2-C04 lub HC2-C05.
Rys. 2c. Sondy miniaturowe z serii HC2-C04 lub HC2-C05.

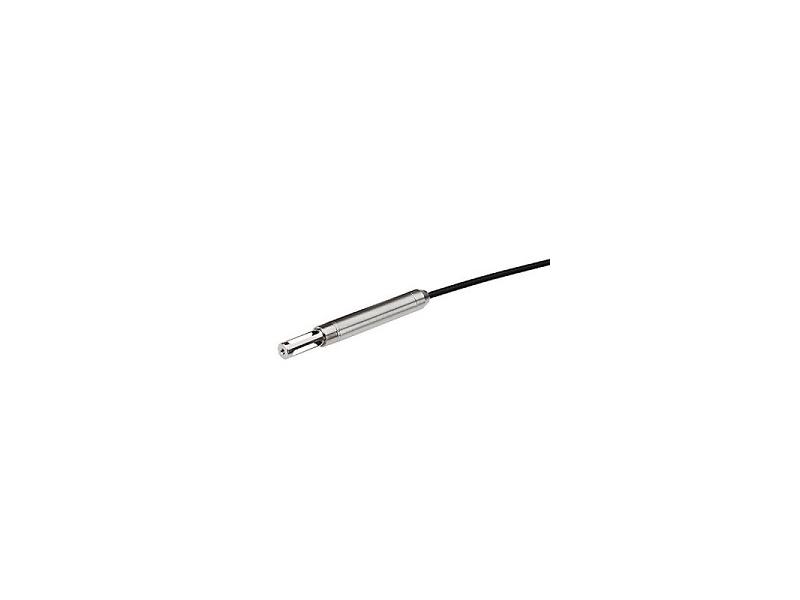

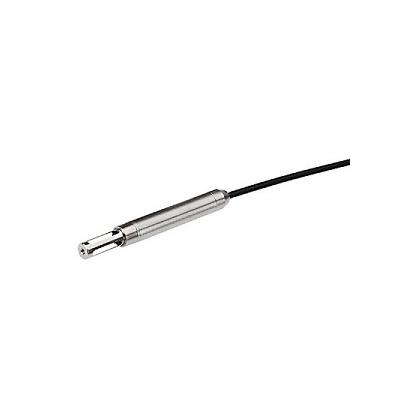

Rys. 2d. Sondy przemysłowe ze stali nierdzewnej z serii HC2-IM o długo
Rys. 2d. Sondy przemysłowe ze stali nierdzewnej z serii HC2-IM o długo

     Nowy miernik został opracowany przede wszystkim z myślą o branży HVAC, ale może znaleźć zastosowanie w innych aplikacjach, jak na przykład w przemyśle spożywczym, farmaceutycznym lub innym, gdzie kontrola parametrów powietrza jest wymagana.

     HP32 jest kompatybilny z oprogramowaniem na komputer PC z serii HW4, które umożliwia m.in. konfigurację urządzenia (w tym również zmianę interwału zapisu danych), odczyt zarejestrowanych danych oraz generowanie raportów z pomiarów. Program HW4 umożliwia dodatkowo wizualizację aktualnych pomiarów w formie tabeli lub przebiegów. Każdy miernik dostarczany jest z podstawową wersją programu - HW4-Lite (klucz programu znajduje się w etui ochronnym).

Rys. 3. Oprogramowanie HW4 Rotronic.
Rys. 3. Oprogramowanie HW4 Rotronic.

 Miernik HP32 firmy Rotronic jest dostarczany zawsze w zestawie. Elementy takiego zestawu:

  • Miernik HP32 (z wbudowaną pamięcią i akumulatorem).
  • Etui ochronne (umożliwia przechowywanie i transport miernika oraz ew. sondy).
  • Uchwyt dla miernika z magnesem oraz za pasek.
  • Przewód USB (pozwala na ładowanie miernika lub komunikację z komputerem PC).
  • Klucz programu HW4-Lite (umożliwia konfigurację miernika, odczyt danych pomiarowych z jego pamięci, generowanie raportów).

Rysunek 4 prezentuje wybrane elementy zestawu HP32.

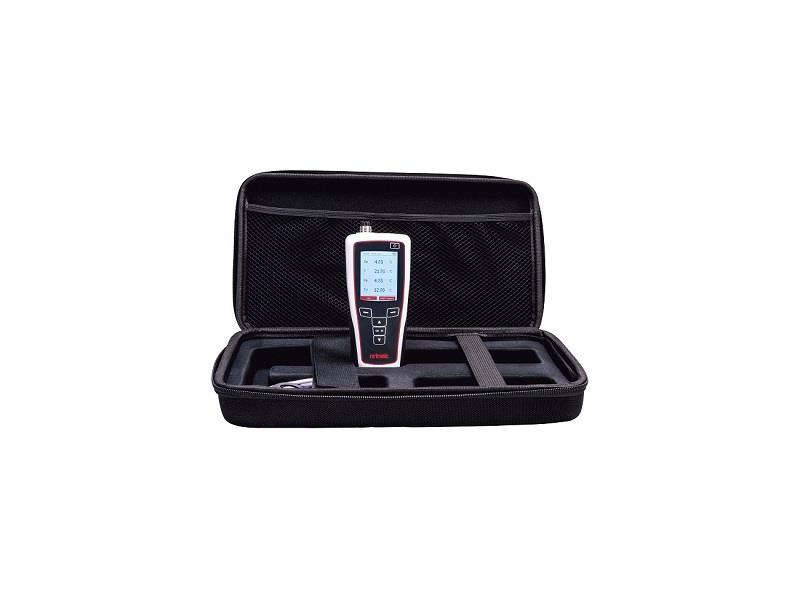

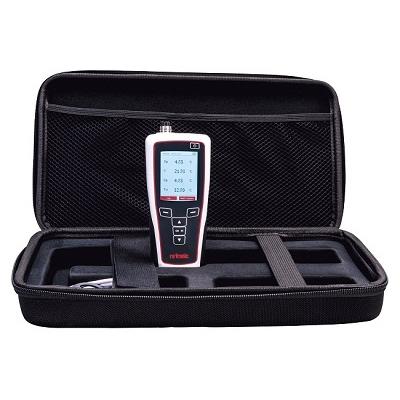

Rys. 4. Zestaw miernika HP32 Rotronic.
Rys. 4. Zestaw miernika HP32 Rotronic.

 Przypomnienie podstawowych właściwości miernika HP32:

  • Umożliwia podłączenie jednej sondy pomiarowej HC2 lub HC2A.
  • Mierzy wilgotność względną i temperaturę.
  • Posiada funkcję obliczeń psychometrycznych (liczy np. punkt rosy, punkt zamarzania, temperaturę mokrego termometru, ...).
  • Graficzny wyświetlacz LCD miernika pozwala wyświetlać do 4 wielkości jednocześnie.
  • Intuicyjne menu ułatwia pracę z urządzeniem.
  • Posiada funkcje alarmowe (przekroczenie progów sygnalizowane jest przez zmianę koloru czcionki na wyświetlaczu).
  • Posiada funkcję rejestracji danych pomiarowych do wewnętrznej pamięci.
  • Posiada funkcję szybkiej analizy zarejestrowanych danych (przebiegi i dane statystyczne prezentowane na wyświetlaczu).
  • Ładowanie akumulatora miernika odbywa się przez złącze USB znajdujące się na obudowie.
  • Złącze USB miernika pozwala również na komunikację z PC i programem HW4.

Film prezentujący możliwości miernika:

https://youtu.be/7k3dzZxyE9M



Dodatkowe informacje:

  • Opis miernika - LINK.
  • Opis programu HW4-Lite - LINK.
  • Zestawienie sond Rotronic - LINK.

Szczegółowe informacje dotyczące miernika HP32 Rotronic można uzyskać kontaktując się z inżynierami firmy AP Automatyka – www.apautomatyka.pl, biuro@apautomatyka.pl, +48 67 357 10 80. Serdecznie zapraszamy!
