Bezprzewodowy system pomiarowy z rejestratorami Rotronic – APSystem-RC-WE-1

✪ Bezprzewodowe systemy kontrolno-pomiarowe.

W ostatnich latach na popularności zyskały bezprzewodowe systemy kontrolno-pomiarowe, w tym między innymi systemy kontrolujące wilgotność i temperaturę powietrza w pomieszczeniach typu magazyny produktów, magazyny dokumentów, hale produkcyjne, pomieszczenia laboratoryjne, itp.

Firma AP Automatyka S.C. wprowadziła do swojej oferty tego typu system pomiarowy, oznaczony jako APSystem-RC-W-1, który oparty jest o urządzenia renomowanej firmy Rotronic. Sondy pomiarowe tej firmy, wykorzystane w systemie pomiarowym, zapewniają ekstremalną dokładność pomiarów wilgotności, niespotykaną wcześniej przy tego typu rozwiązaniach (±0.8%RH w całym zakresie 0...100%RH).

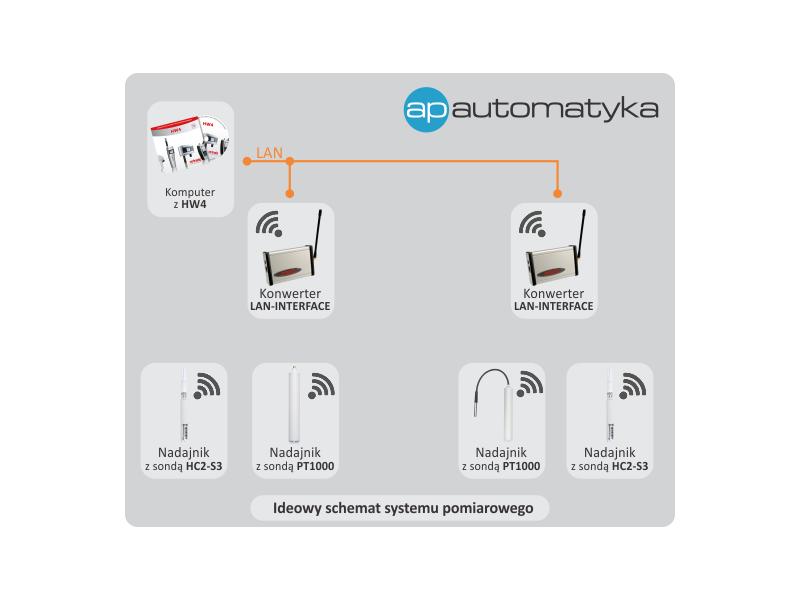

Schemat ideowy tego systemu został przedstawiony na rysunku 1.

Każdy punkt pomiarowy systemu APSystem-RC-W-1 składa się z tzw. nadajników firmy Rotronic, które umożliwiają pomiar wilgotności i temperatury lub samej temperatury. W takich systemach pomiarowych możemy łączyć trzy typy nadajników:

  • nadajnik z sondą HC2 (np. HC2-S3) - LOG-HC2-RC - umożliwiający pomiar wilgotności i temperatury
  • nadajnik z czujnikiem Pt1000 - LOG-PT1000-RC - umożliwiający pomiar tylko temperatury
  • nadajnik z czujnikiem Pt1000 na przewodzie - LOG-PT1000-ET030-RC - umożliwiający pomiar tylko temperatury

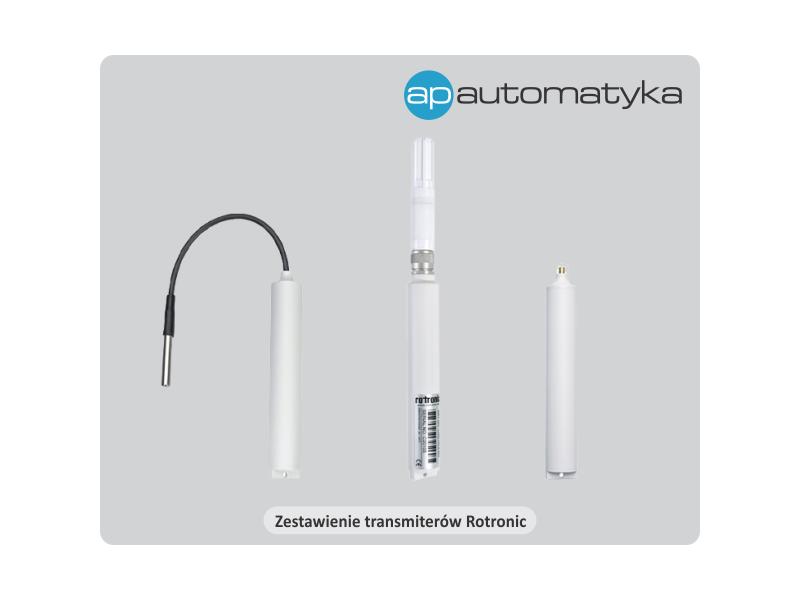

Nadajniki zostały przedstawione na rysunku 2.

Ważne funkcje i parametry nadajników firmy Rotronic:

  • zasilanie bateryjne – nie wymaga zewnętrznego zasilacza
  • rejestracja danych pomiarowych na wbudowanej pamięci (do 500.000 pomiarów) – ważne przy problemach w komunikacji z komputerem PC (np. wyłączony komputer)
  • transmisja bezprzewodowa z odbiornikiem (pasmo 433,92MHz)
  • pomiar wilgotności i temperatury (dot. LOG-HC2-RC, w połączeniu z sondą HC2)
  • pomiar tylko temperatury (dot. LOG-PT1000-...-RC) – zakres: -40...+85°C, dokładność: ±0.1°C

Na szczególną uwagę zasługuje przede wszystkim nadajnik z sondą HC2, który składa się z transmitera LOG-HC2-RC oraz jednej sondy z rodziny HygroClip2 Rotronic. Takie rozwiązanie pozwala na dobór właściwej do aplikacji sondy pomiarowej, np. do kontroli warunków klimatycznych w laboratoriach (HC2-S3) lub do trudniejszych warunków przemysłowych (HC2-IM102, wykonana ze stali nierdzewnej). Zaletą tego rozwiązania jest również ekstremalna dokładność pomiarów tych sond, równa ±0.8%RH / ±0.1K, w całym zakresie pomiarowym (0...100%RH / -50...100°C – zależy od typu sondy). Dokładność pomiarów jest szczególnie istotna przy oszczędności energii, potrzebnej przy zachowaniu odpowiednich warunków klimatycznych w pomieszczeniach.

Ważne funkcje i parametry sond HygroClip2 Rotronic:

  • zakres pomiarowy: 0...100%RH / -100...+200°C* - zależy od typu sondy
  • dokładność: ±0.8%RH / ±0.1K (w całym zakresie pomiarowym!)
  • stabilność długoterminowa: < 1%RH / rok (najgrubszy polimer na rynku!)
  • technologia AirChip3000 Rotronic – funkcja autodiagnostyki sondy, zapis wyników do pamięci, zapis punktów kalibracyjnych
  • różne wersje obudowy sondy, dedykowanych przewodów, filtrów ochronnych (wszystko dobierane w zależności od aplikacji)

Układem nadrzędnym w systemie APSystem-RC-W-1 jest komputer PC, który komunikuje się z transmiterami za pośrednictwem konwertera LAN-INTERFACE Rotronic, wykorzystując lokalną sieć Ethernet. Na wybranym komputerze musi być zainstalowana dedykowana wersja programu HW4 Professional, również firmy Rotronic. Program HW4 umożliwia przede wszystkim:

  • wizualizację pomiarów: wskaźniki, wskaźniki na mapie (możliwość wczytania obrazu mapy pomieszczeń), przebiegów, tabele, ...
  • konfigurację systemu pomiarowego: nadawanie nazw punktom pomiarowym, tworzenie grup punktów pomiarowych, ustawianie alarmów i alertów, ...
  • alarmowanie: np. o przekroczonych progach, przy wykorzystaniu maili, SMS*, ...
  • rejestrację danych: zapis danych pomiarowych, alarmów oraz zdarzeń do pliku na dysku komputera
  • analizę wyników pomiarowych, raportowanie

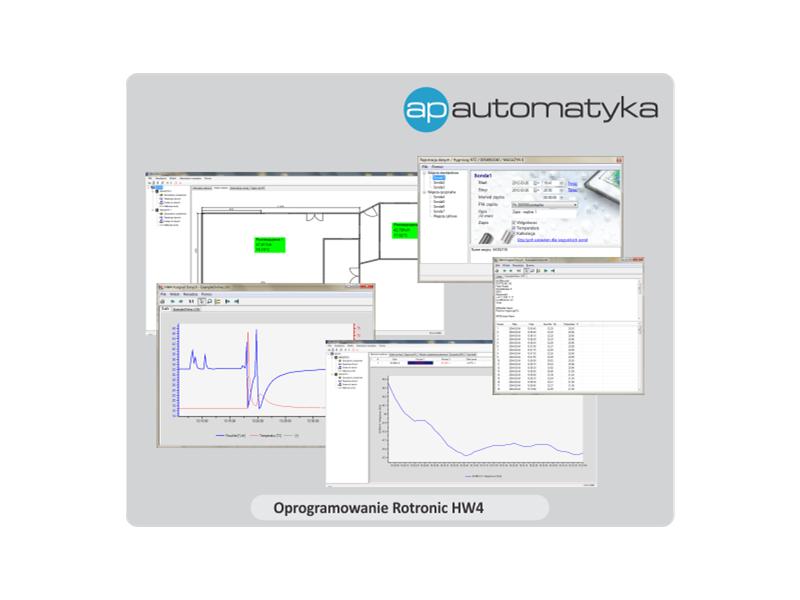

Obraz okien programu zostały przedstawione na rysunku 3.


✪ UPDATE:
W 2019 roku wprowadzono nowe systemy pomiarowe.

Firma AP Automatyka S.C. specjalizuje się w komplementacji komponentów systemów pomiarowych oraz instalacji tego typu systemów w obiekcie. Przeprowadza również uruchomienie systemu i szkolenie dla jego przyszłych użytkowników.

Ponadto w ofercie firmy:

  • mierniki i urządzenia do pomiaru wilgotności i temperatury
  • przetworniki do pomiaru i kontroli dwutlenku węgla (CO2)
  • czujniki, przetworniki i presostaty do pomiaru i kontroli ciśnienia i różnicy ciśnień
  • siłowniki elektryczne do klap, przepustnic i zaworów
  • czujniki i systemy do pomiaru aktywności wody
  • usługi w zakresie projektowania urządzeń elektronicznych, projektowania oprogramowania, integracji systemów automatyki, przede wszystkim systemów kontrolno-pomiarowych
