Skanery laserowe do pomiarów profilu 2D/3D

Laserowe czujniki linii firmy Micro-Epsilon należą do najbardziej zaawansowanych profilomierzy na świecie pod względem dokładności i szybkości pomiaru. Wykrywają, mierzą i oceniają profile na różnych powierzchniach. Dostępne modele nadają się do wielu zastosowań przemysłowych. Zintegrowana inteligencja w głowicy czujnika rozwiązuje wszechstronne zadania pomiarowe. Dla integratorów dostępne są modele do programowania ich we własnym zakresie.

Skanery laserowe Micro-Epsilon są dostępne w konfiguracji z czerwoną i niebieską diodą laserową. W większości typowych zadań wystarczająca jest dioda czerwonego lasera o długości fali 658 nm. Jednak w przypadku pomiaru na rozgrzanych do czerwoności metalach, a także na powierzchniach transparentnych i organicznych najlepiej sprawdzi się opatentowany niebieski laser o długości fali 405 nm. Zapewnia on większą stabilność, gdyż niebieska wiązka laserowa o krótszej fali nie przenika w głąb mierzonego obiektu. Skaner wyraźnie obrazuje linię lasera na powierzchni pomiarowej, umożliwiając uzyskanie idealnego profilu i precyzyjnych wyników.

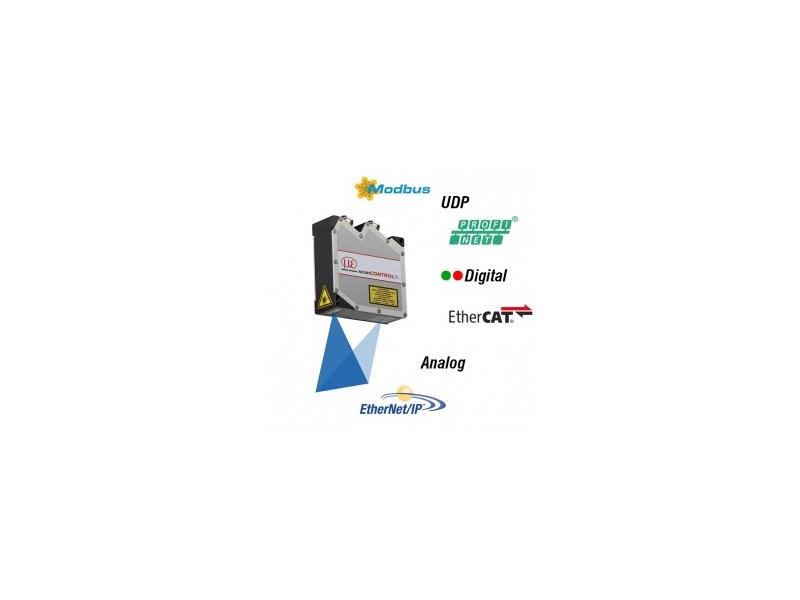

Różne możliwości transmisji danych

Dostępne różne interfejsy komunikacyjne

Czujniki mogą być łatwo zintegrowane z istniejącym oprogramowaniem klienta za pośrednictwem dostępnych zestawów SDK lub standardu GigE Vision, które spełniają wszystkie czujniki scanCONTROL (integracja z oprogramowaniem do przetwarzania obrazu). Czujniki klasy scanCONTROL SMART lub gapCONTROL mogą bezpośrednio przenosić zmierzone wartości do systemów sterowania przy użyciu następujących interfejsów:

• Ethernet (UDP/Modbus TCP)
• RS422 (ASCII/Modbus RTU)
• Analog, digital (poprzez scanCONTROL Output Unit)
• Profinet, Ethernet/IP, EtherCAT (poprzez scanCONTROL Gateway)

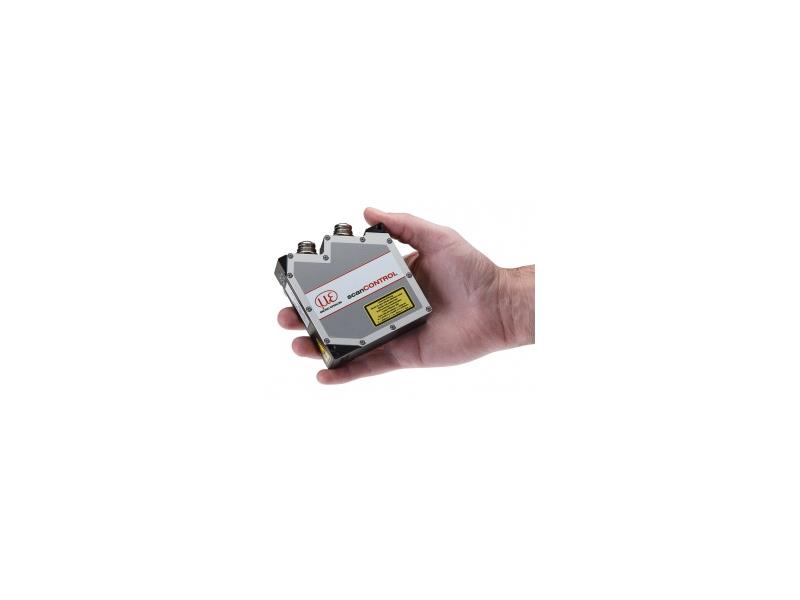

Kompaktowe czujniki profilu

Niewielki rozmiar połączony z niską masą otwiera nowe obszary zastosowania w pomiarach profilu.

Kompaktowe wymiary

 Kontrolery czujników scanCONTROL są zintegrowane w obudowie ułatwiając okablowanie oraz integrację mechaniczną. Ze względu na niewielkie rozmiary i wysoką częstotliwość, skanery idealnie nadają się do dynamicznych pomiarów, np. w kontroli produkcji.

Skaner laserowy – niebieski

Skanery laserowe z niebieską linią laserową są chętniej stosowane do pomiarów profilu względem transparentnych i organicznych obiektów, a także do metali rozgrzanych do czerwoności. Pozwala to na większą stabilność gdyż niebieskie światło laserowe nie penetruje w głąb obiektu pomiarowego z powodu krótszej długości niebieskofioletowej fali lasera. W porównaniu z czerwonymi laserami, „niebieskie" czujniki laserowe umożliwiają bardziej niezawodne pomiary na czerwono-gorących świecących i organicznych przedmiotach.

 Nowa seria scanCONTROL 2500

Do aplikacji seryjnych przygotowana została niskobudżetowa seria skanerów profilu scanCONTROL 2500. Jest dostępna w dwóch standardowych wariantach dla wszystkich skanerów, tj. COMPACT i SMART. Skanery profilu serii LLT2500 w wersji SMART umożliwiają konfigurację 4 programów pomiarowych dostępnych w oprogramowaniu scanCONTROL Configuration Tools, jednocześnie dostarczając 4 wyniki pomiarów na profil. Zapewnia to niezawodny pomiar kątów, stopni, luk oraz innych parametrów.

W zależności od zastosowania możliwe jest zmodyfikowanie czujników poprzez zastosowanie obudów ochronnych, różnych typów przewodów lub działanie za pomocą konwertera interfejsu.

Skanery do zadań specjalnych – seria scanCONTROL 30xx z niebieską linią lasera

Najbardziej dynamiczne aplikacje wymagają specjalnych rozwiązań, dla których została przygotowana seria scanCONTROL 30xx z niebieską linią lasera. Nowe skanery laserowe scanCONTROL 30xx z niebieskim laserem są dostępne z zakresami pomiarowymi 25 i 50 mm (wzdłuż linii lasera / osi X). Zapewniają pozyskanie wartości geometrycznych profilu 2D z wydajnością około 5,5 miliona punktów na sekundę i generują na swojej linii profilu do 2048 punktów pomiarowych na profil. Modele scanCONTROL 3060-25 / BL osiągają rozdzielczość w osi X około 12 µm. Od września dostępne są również skanery z zakresem pomiarowym do 200 mm.

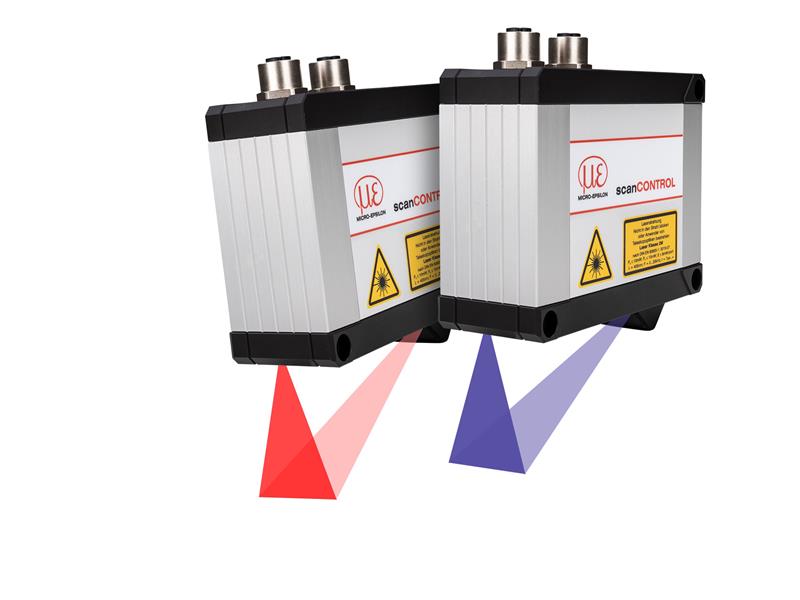

scanCONTROL LLT 30xx

Ze względu na częstotliwości profilu do 10 kHz, nowe skanery laserowe profilu są przeznaczone do szybkich procesów produkcyjnych.

Zobacz jak łatwo podłączyć skaner i skonfigurować oprogramowanie na nowym filmie.
