Standardowe elementy maszyn w stacjach naprawy rowerów. Case study IBOMBO sp. z o.o.

Rozwój zrównoważonego transportu i kultury rowerowej to dziś jeden z kluczowych kierunków rozwoju miast i regionów – opiera się na budowie spójnej infrastruktury, integracji z komunikacją miejską oraz promowaniu ekologicznych postaw.

Firma IBOMBO Sp. z o.o. zajmuje się projektowaniem, produkcją oraz wdrażaniem samoobsługowych stacji naprawy i ładowania rowerów, przeznaczonych m.in. do przestrzeni publicznych, zakładów pracy, osiedli mieszkaniowych oraz infrastruktury miejskiej. Stosując elementy Elesa+ Ganter tworzy rozwiązania łączące funkcjonalność, trwałość i nowoczesny design.

Rys. 1 Stacja naprawy rowerów IBOMBO PRS-SCANDIC

Flagowym produktem firmy IBOMBO jest stacja naprawy rowerów IBOMBO PRS-SCANDIC z możliwością wyposażenia w drzwi (rys. 1). To nowoczesne i solidne rozwiązanie zaprojektowane z myślą o intensywnym użytkowaniu w przestrzeni publicznej. Konstrukcja stacji opiera się na kolumnie nośnej, odpornej na warunki atmosferyczne i wandalizm. Zamykane drzwi skutecznie chronią narzędzia przed nieuprawnionym dostępem oraz czynnikami zewnętrznymi, zwiększając trwałość i estetykę całego urządzenia.

Rys. 2 Montaż drzwi do kolumny stacji – zawiasy z regulacją serii CFR.

Do mocowania drzwi do kolumny stacji zastosowano zawiasy z regulacją serii CFR. (rys. 2). Zawiasy są wykonane ze wzmocnionego włóknem szklanym SUPER-technopolimeru, co zapewnia bardzo wysokie właściwości wytrzymałościowe – obciążenia robocze do 2700N! Dzięki zastosowaniu specjalnego radełkowania wokół otworów montażowych i umieszczanych w nich radełkowanych wkładkach przesuwnych, zawiasy charakteryzują się dużą trwałością montażu i odpornością na rozregulowanie. Pojedynczy zawias kompensuje nierówności pionowe i poziome w zakresie +/- 2 mm indywidualnie dla każdej śruby (rys. 3). Wykonanie korpusu z tworzywa w połączeniu ze szpilką ze stali nierdzewnej zapewnia też wysoką odporność na korozję, co przy pracy urządzenia na zewnątrz ma duże znaczenie.

Rys. 3 Zawiasy z regulacją serii CFR firmy Elesa+Ganter

Zamknięcie drzwi oraz skuteczną ochronę narzędzia przed nieuprawnionym dostępem zapewniają zamki serii GN 115-WSK-ZD (rys. 4). Korpus zamka jest wykonany z odlewu cynkowego z chromowanym pierścieniem czołowym lub opcjonalnie z powierzchnią pierścienia pokrytą żywicą epoksydową. Zamykanie zamków odbywa się przy pomocy kluczy uniwersalnych. W tym przypadku również materiał został dobrany tak, aby zapewnić ochronę przed korozją atmosferyczną. Masywność konstrukcji zamka zapewnia natomiast ochronę przed dostępem do stacji osób niepowołanych.

Rys. 4 Zamek serii GN 115-VK7 Elesa+Ganter

Zawiasy oraz zamki firmy ELESA + GANTER Sp. z o.o są stosowane również w najnowszym produkcie – stacji naprawy rowerów IBOMBO SUNO (rys. 5). Stacja ta wyposażona jest w pompkę kompresorową oraz funkcję indukcyjnego ładowania urządzeń elektronicznych, takich jak telefony komórkowe. Dzięki panelowi fotowoltaicznemu stacja wykorzystuje energię słoneczną, oferując użytkownikom nowoczesne i samowystarczalne rozwiązanie w przestrzeni publicznej.

Rys. 5 Stacja naprawy rowerów IBOMBO SUNO

W projekcie IBOMBO SUNO drzwi są mocowane do kolumny stacji za pomocą nierdzewnych zawiasów serii GN 237-NI (rys. 6). Zawiasy te charakteryzują się zwartą konstrukcją, wysoką precyzją wykonania, dużą nośnością oraz niezawodnością. Zapewniają więc skuteczną ochronę zarówno przed korozją, jak i dostępem do urządzenia osób trzecich.

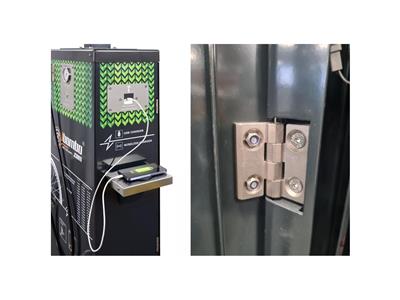

Rys. 6 Montaż drzwi do kolumny stacji – na zdj. zastosowane zawiasy serii GN 237-NI

Zawiasy serii GN 237 standardowo dostępne są w czterech wersjach materiałowych:

• Odlew z cynku ZD
• Stal nierdzewna AISI CF-8 NI
• Stal nierdzewna 1.4408 A4
• Aluminium AL.

Dodatkowo każda wersja materiałowa dostępna jest w dwóch wykonaniach:

• Typ A: 2×2 otwory pod śruby z łbem stożkowym
• Typ C: 2×2 trzpienie gwintowane

Do zamykania osłon w tych stacjach stosowane są zamki serii GN 115-WOE-L (rys. 7). Analogicznie jak dla modelu IBOMBO PRS-SCANDIC korpus zamka wykonywany jest tu z odlewu cynkowego z chromowanym pierścieniem czołowym.

Rys. 7 Zamek serii GN 115-WOE-L Elesa+Ganter

Zastosowana w projekcie wersja zamka jest dostępna standardowo w różnych wersjach wykonania: z kluczem, pokrętłem motylkowym, uchwytem teowym, z dźwignią zamykającą (rys. 8). Dla każdej wersji znajdują się dwa klucze w zestawie, klucz można wyjąć w pozycji zamkniętej i otwartej. Oferowane są warianty z tym samym kluczem lub z różnymi kombinacjami kluczy – do ponad 200 kombinacji.
Do samego IBOMBO SUNO została wybrana wersja z kluczem i bez dodatkowego elementu obsługowego. Zamknięcie na klucz patentowy chroni znajdujący się wewnątrz stacji sprzęt, a brak dodatkowego elementu obsługowego eliminuje możliwość ciągnięcia za pokrywę.

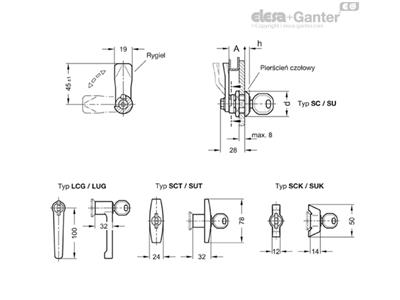

Rys. 8 Zamek serii GN 115-WOE-L – wersje wykonania

Dzięki zastosowaniu standardowych elementów maszyn firmy Elesa+Ganter zostały spełnione wysokie wymogi projektów. Dzięki temu IBOMBO gwarantuje:

• solidną stację naprawy rowerów,
• zestaw wysokiej jakości narzędzi rowerowych zabezpieczonych w obudowie,
• system podwieszania roweru,
• pompkę z manometrem
• trwałe drzwi z niezawodnym systemem zamków i zawiasów.

Produkty łączą w sobie funkcjonalność, bezpieczeństwo i estetykę, stanowiąc trwały element infrastruktury rowerowej.

Linki do stron katalogowych opisywanych produktów znajdują się poniżej:

• IBOMBO | Stacje Naprawy Rowerów | Prosto od producenta!
• CFR. Zawiasy z regulacją | Elesa+Ganter
• GN 115-WSK-ZD-CP Zamki Pierścień czołowy chromowany
• GN 237-A4 Zawiasy Stal nierdzewna | Elesa+Ganter
• GN 115-WOE-L-ZD-CP Zamki Pierścień czołowy chromowany

------------------------------------------------------------------------------------

Redakcja: Elesa+Ganter Polska
