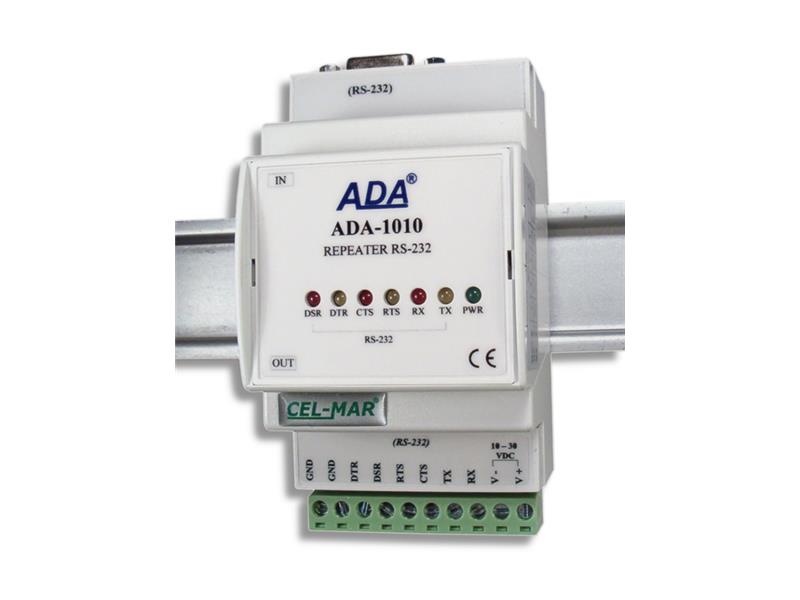

ADA-1010 - Separator/wzmacniacz (repeater) RS-232

Opis produktu
Separator – Powielacz (Repeater) ADA-1010 jest urządzeniem służącym do separacji portu RS232 komputera od współpracującego z nim urządzenia oraz do wzmocnienia sygnałów standardu RS232 o kolejne 15m bez ingerencji w format przesyłanych danych. Może posłużyć do komunikacji z innym przeważnie oddalonym urządzeniem np. komputerem, sterownikiem czy kasą fiskalną. Separator ADA-1010 nie wymaga do swego działania zasilania z portu RS232, wspiera asynchroniczną transmisję danych z szybkością do 230,4 kbps. ADA-1010 jest wyposażony w żeńskie gniazdo DB-9F dla połączeń RS232 (IN) oraz w listwę zacisków śrubowych dla połączeń RS232 (OUT) i zasilania. Złącze DB-9F jest wykonane jako DCE co pozwala na podłączenie separatora z komputerem PC za pomocą kabla przedłużacza RS232 (typowy kabel do podłączenia modemu) bez wykonywania przeplotu TX z RX, RTS z CTS, DTR z DSR. Do swego działania wykorzystuje sygnały RX, TX, RTS, CTS, DTR, DSR oraz SG (masa sygnałowa). Pozostałe sygnały nie są wykorzystane. Separator – Powielacz możemy użyć jako:
* separatora portu RS232 komputera uzyskując izolację galwaniczną elektroniki komputera od podłączanego urządzenia,
* powielacza ( repeatera ) stosując trzy odcinki 9-cio żyłowy kabla z ekranem oraz dwa separatory ADA-1010 możemy podłączyć ze sobą dwa urządzenia z interfejsem RS232 oddalone o 45m (3 x 15m) Rys.3,
* przedłużacza portu RS232 stosując 6-cio parowy kabel skrętkowy oraz dwa separatory ADA-1010 możemy podłączyć ze sobą dwa urządzenia z interfejsem RS232 oddalone o około 300m.

Funkcje produktu
* Przedłużenie linii sygnałowych: RX, TX, DTR, DSR, RTS, CTS interfejsu RS232 o kolejne 15m,
* Separacja portu RS232 urządzenia,
* Regeneracja sygnałów: RX, TX, RTS, CTS, DTR, DSR,
* Szybkość transmisji danych do 230,4 Kbps,
* Przeźroczystość dla wszystkich protokołów : MODBUS, DNP, PROFIBUS i inne,
* Dowolny format baju określony specyfikacją interfejsu RS232,
* Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W,
* Optoizolacja miedzy interfejsem RS232 (IN) a RS232 (OUT) w torze sygnałowym 5kV=,
* Izolacja galwaniczna miedzy interfejsem RS232 (IN) a zasilaniem 1kV= lub 3kV=,
* Przyłączenie interfejsu RS232 (OUT) i zasilania przez złącza śrubowe,
* Podłączenie interfejsu RS232 (IN) poprzez złącze DB-9F do połączenia kablem-przedłużaczem,
* Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
* Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
* Obudowa przystosowana do montażu na szynie zgodnej ze standardem TS-35,
* Wymiary obrysu obudowy (SZ x W x G) 52,8mm x 90mm x 58mm.
