- ADA - 4028L - Konwerter RS-485 / RS-422 na Pętla Prądowa dwuprzewodowa CLO

ADA-4028L - RS-485 / RS-422 na Pętla Prądowa dwuprzewodowa CLO .

Opis produktu

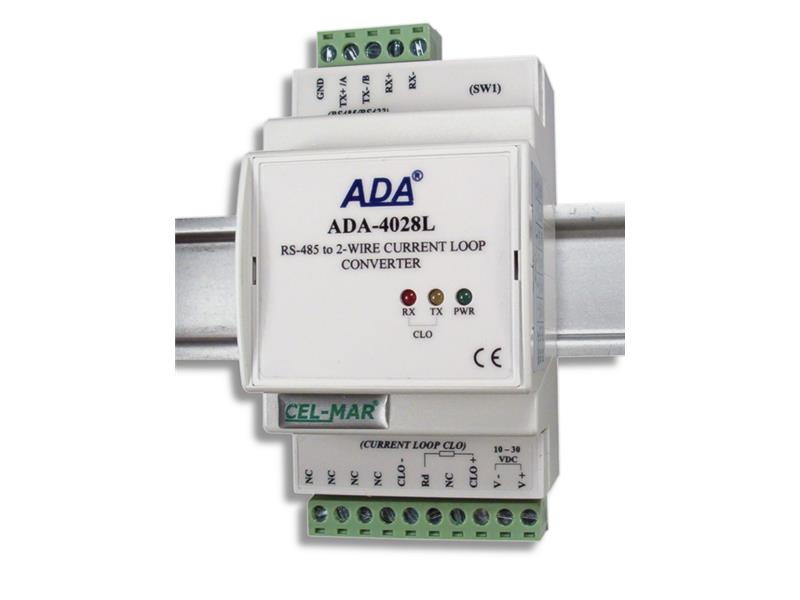

Konwerter ADA-4028L jest urządzeniem umożliwiającym podłączanie do magistrali RS485 urządzeń z pasywnym interfejsem Pętli Prądowej (CLO) bez ingerencji w format przesyłanych danych. Konwerter ADA-4028L transmituje dane z prędkością do 19,2 kbps przez jedną lub dwie pary skrętek po stronie interfejsu RS485 oraz jedną parę skrętki po stronie Pętli Prądowej. ADA-4028L wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń RS485, Pętli Prądowej i zasilania. Urządzenie do swego działania wykorzystuje tylko sygnały:
a) RX+,RX-,TX+/A,TX-/b wprowadzone przez listwę zaciskową po stronie interfejsu RS485,
b) TX+, TX-, RX+, RX*+, RX- wprowadzone przez listwę zaciskową po stronie interfejsu Pętli Prądowej.
Ochronę przeciwprzepięciową na każdej linii RS485 i Pętli Prądowej wykonano na bazie diod przeciwprzepięciowych i bezpieczników. Do magistrali RS485 zbudowanej na ADA-4028L można podłączyć do 32 urządzeń pracujących w trybie half duplex (zapytanie/odpowiedź) na magistrali 2 lub 4 przewodowej wielopunktowej. Do magistrali Pętli Prądowej zbudowanej na ADA-4028L można podłączyć do czterech urządzeń pracujących w trybie half duplex. Konwerter posiada wewnętrzną ochronę przeciwprzepięciową niskoenergetyczną dla każdej linii interfejsu Pętli Prądowej. Jednakże do ochrony odgromowej łącza należy zastosować zewnętrzne odgromniki np. typowe zabezpieczające linię telefoniczną.

Funkcje produktu
* Praca na magistrali 2 przewodowej w standardzie Pętli Prądowej,
* Praca na magistrali 4 lub 2 przewodowej w standardzie RS485,
* Praca do 4 urządzeń na linii Pętli Prądowej,
* Praca do 32 urządzeń na magistrali RS485,
* Szybkość transmisji danych do 19,2 kbps,
* Przeźroczystość dla wszystkich protokołów: MODBUS, DNP, PROFIBUS i inne,
* Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W,
* Optoizolacja miedzy interfejsem RS485 a Pętlą Prądową w torze sygnałowym 5kV=,
* Izolacja galwaniczna miedzy interfejsem RS485 a zasilaniem 1kV= lub 3kV=,
* Izolacja galwaniczna miedzy interfejsem Pętli Prądowej a zasilaniem 1kV= lub 3kV=,
* Sterowanie nadajnikiem/odbiornikiem magistrali RS485 – automatyczne,
* Przyłączenie magistrali RS485 i zasilania przez złącza śrubowe,
* Podłączenie Pętli Prądowej poprzez złącza śrubowe,
* Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach RS485,
* Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach PętliPrądowej,
* Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
* Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
* Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
* Rozmiar (obrys) obudowy (SZ x W x G) 52,8mm x 90mm x 58mm.


Więcej informacji o ADA-4028L znajdziecie Państwo pod adresem http://www.cel-mar.pl/currentloop_clo_rs485_m4028l.htm
