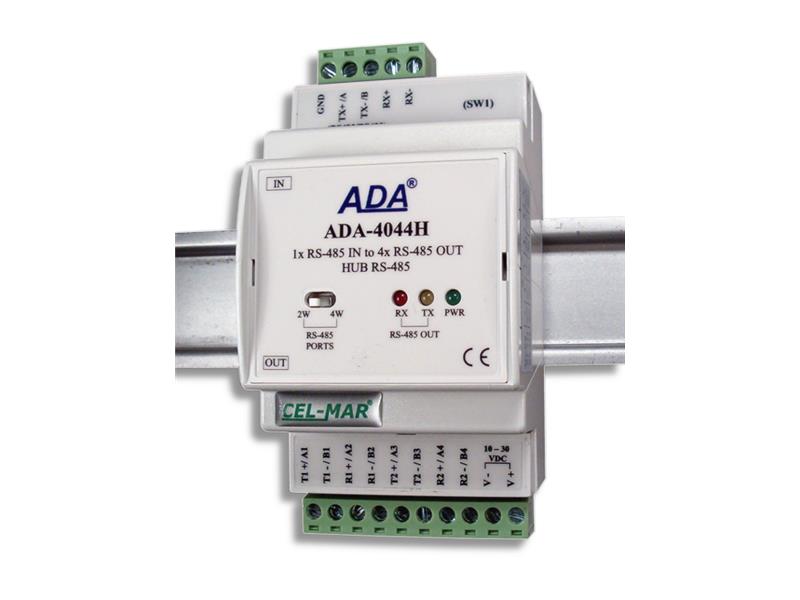

ADA-4044H HUB RS-485/RS-422
Opis produktu
HUB jest urządzeniem służącym do separacji i przedłużenia magistrali standardu RS485 / RS422 o kolejne odcinki o długość 1200m oraz tworzenie gwiaździstych odgałęzień od głównej magistrali RS485 bez ingerencji w format przesyłanych danych. ADA-4044H posiada jeden port wejściowy RS485 (RS485-IN) służący do podłączania głównej magistrali oraz cztery niezależne porty wyjściowe (RS485-OUT) dla magistrali dwuprzewodowej lub dwa RS485 / RS422 dla magistrali czteroprzewodowej. Do każdego z portów wyjściowych można podłączyć gałąź magistrali RS485 liczącej po 32 urządzenia. Przełączanie rodzaju portu dokonuje się przełącznikiem “RS-485 PORTS” na panelu frontowym. HUB ADA-4044H może służyć do komunikacji w topologii gwiazdy z oddalonymi od siebie urządzeniami znajdującymi się w różnych lokalizacjach, gdzie prowadzenie magistrali RS485 w topologii łańcucha jest utrudnione lub niemożliwe. Do portów RS485-OUT można podłączyć 64 urządzenia w przypadku magistrali RS485 4-przewodowej, 128 urządzeń w przypadku magistrali RS485 2-przewodowej lub 2 adresowalne urządzenia z interfejsem RS422.
ADA-4044H wspiera transmisję danych z szybkością do 230,4 kbps przez cztery lub dwie pary skrętek podłączanych do zacisków śrubowych. Do magistrali dwuprzewodowej RS485 zbudowanej na ADA-4044H można podłączyć urządzenia pracujące w trybie half duplex natomiast do magistrali czteroprzewodowej pracujące w trybie half duplex i full duplex. Mogą to być sterowniki PLC, urządzenia pomiarowe, wagi elektroniczne, kasy fiskalne wyposażone w interfejs RS485 lub RS422 . Ochronę przeciwprzepięciową na każdej gałęzi (linii) RS485/RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników.
Funkcje produktu
* Praca na magistrali 2 lub 4 przewodowej w standardzie RS485 / RS422,
* Cztery porty RS485(2W) dwuprzewodowe lub dwa porty RS485(4W) czteroprzewodowe konfigurowane mikroprzełącznikiem,
* Możliwość tworzenia topologi gwiazdy na magistrali RS485,
* Separacja odcinków (gałęzi) magistrali RS485,
* Wydłużenie magistrali RS485/RS422 o kolejne odcinki (gałęzie) o długości 1200m,
* Wzmocnienie sygnału interfejsu RS485/RS422,
* Możliwość podłączenia do portów RS485-OUT 64 urządzeń w przypadku magistrali RS485 4-przewodowej lub 128 urządzeń w przypadku magistrali RS485 2-przewodowej,
* Możliwość podłączenia do portów RS485-OUT 2 adresowalnych urządzeń z interfejsem RS422,
* Szybkość transmisji danych do 230,4 kbps,
* Przeźroczystość dla wszystkich protokołów: MODBUS, DNP, PROFIBUS i inne,
* Dowolny format danych,
* Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W,
* Optoizolacja miedzy interfejsem RS485/RS422 (RS485-IN) a RS485/RS422 (RS485-OUT) w torze sygnałowym 5kV=,
* Izolacja galwaniczna miedzy interfejsem RS485/RS422 (RS485-IN) a zasilaniem 1kV= lub 3kV=,
* Przyłączenie magistral RS485/RS422 i zasilania skrętką przez złącza śrubowe,
* Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach RS485 / RS422,
* Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
* Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
* Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
* Rozmiar (obrys) obudowy (SZ x W x G) 52,8mm x 90mm x 58mm.
