- ADA-I91402 - Konwerter USB na RS485 / RS422

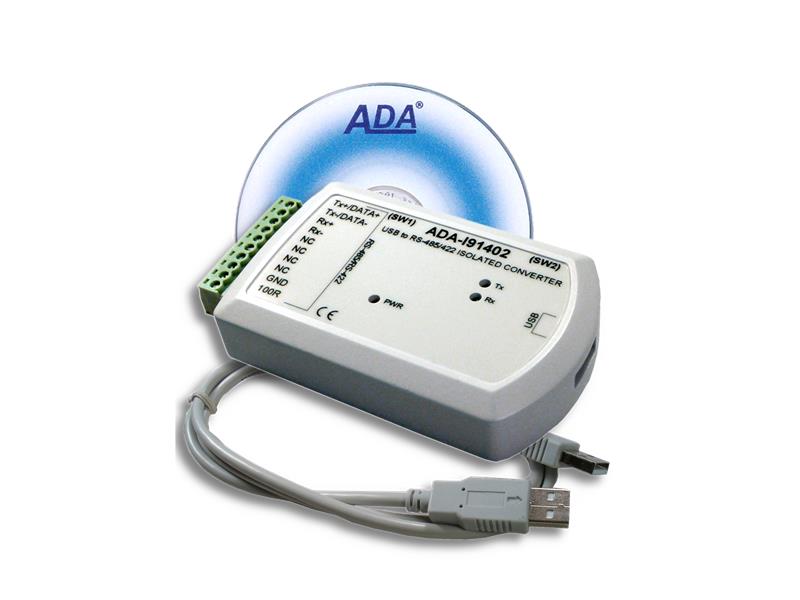

ADA-I91402 służy do zamiany standardu USB na RS-485/422 bez ingerencji w format przesyłanych danych, jest urządzeniem typu Plug & Play, dzięki czemu jest automatycznie wykrywany przez system Windows po podłączeniu go do gniazda USB komputera. Przenosi sygnały RX,TX i dwa dodatkowe RTS, CTS lub DTR, DSR wybierane mikroprzełącznikiem SW2.
Konwerter ADA-I91402 do komunikacji z innym urządzeniem wykorzystuje linie transmisji danych:
a) RX+,RX-,TX+/DATA+,TX-/DATA- (RS-485/422),
b) CTS+/DSR+,CTS-/DSR-,RTS+/DTR+,RTS-/DTR- (RS-422)
W konwerterze ADA-I91402 istnieje możliwość zapętlenia sygnałów DTR z DSR lub RTS z CTS.
Do swego działania konwerter wykorzystuje zasilanie z portu USB komputera, wspiera asynchroniczną transmisję danych RS-485/422 z prędkością do 921600 bps (sterowniki dla prędkości standardowych) / 1500000 bps (sterowniki dla prędkości Profibus). Zastosowanie kabla USB z wtykami typu A umożliwia proste połączenie z komputerem. Od strony RS-485/422 wyposażony jest w rozłączne złącza śrubowe. Konwerter posiada wbudowane zabezpieczenie przeciwprzepięciowe interfejsu RS-485/422, optoizolację miedzy interfejsem USB a RS-485/422 na poziomie 2,5kV= oraz izolację galwaniczną na poziomie 1kV= lub 3kV= w zależności od wersji wykonania.
Sterowniki ADA-I91402 po zainstalowaniu tworzą w systemie operacyjnym dodatkowy port COM. Port ten o kolejnym wolnym numerze np. COM3, może być używany jak standardowy port COM. Nie jest to jednak rzeczywisty port istniejący w komputerze tylko wirtualny, zaletą którego jest znacznie większa szybkość przesyłania danych niż w standardowym porcie COM.
Dla konwertera ADA-I91402 dostępne są sterowniki szeregowych portów wirtualnych dla następujących systemów operacyjnych:

• Windows: 98, ME, NT, 2000, XP, Vista, 7, 2008, 8, 8.1, 10, 11; Windows CE,
• Windows Serwer: 2003, 2008 R2, 2012 R2, 2016,
• Linux: od Ubuntu 11.10, kernel 3.0.0-19 sterowniki wbudowane w jadro systemu,
• Raspbian - Raspberry Pi,
• Mac: OS X 10.3 to 10.8, OS X 10.9 i wyżej.

Konwerter obsługuje protokoły: SunSpec MODBUS, MODBUS-RTU, MODBUS-ASCII, DNP, PROFIBUS-DP i inne (informacja techniczna).

Właściwości:

• Zamiana standardu USB na RS-485/RS-422,
• Obsługa USB1.1 i USB 2.0,
• Wirtualny port szeregowy,
• Obsługiwany format danych: -liczba bitów danych 7 lub 8; -kontrola parzystości: brak, parzysty, nieparzysty, znacznik, space; -liczba bitów stopu: 1 lub 2,
• Przenoszone sygnały: RX, TX, dodatkowo RTS, CTS lub DTR, DSR (wersja 2-x) konfigurowane mikroprzełącznikiem SW2,
• Prędkości transmisji danych STANDARD ( bps): 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 38400, 57600, 115200, 230400, 460800, 921600,
• Mapowane prędkości transmisji danych dla PROFIBUS ( bps): 300, 600, 1200, 1800, 2400, 4800, 7200, 9600,19200, 93750(230400) , 187500(460800), 500000(921600), 1500000(14400),
• Możliwość mapowania innych prędkości transmisji danych,
• Obsługa protokołów: SunSpec MODBUS, MODBUS-RTU, MODBUS-ASCII, DNP, PROFIBUS-DP i inne (informacja techniczna),
• Praca na magistrali RS485/RS422 2-przewodowej (2W) i 4-przewodowej (4W),
• Wbudowane rezystory terminujące magistralę RS485/RS422 o wartości 120ohm podłączane mikroprzełącznikiem SW1,
• Polaryzacja magistrali RS485/RS422 typu MASTER lub SLAVE wybierana mikroprzełącznikiem SW1
• Zasilanie konwertera z portu USB komputera,
• Optoizolacja między interfejsem USB a RS-485/RS-422 w torze sygnałowym 2,7kV=,
• Izolacja galwaniczna między interfejsem USB a RS-485/RS-422 w torze zasilania 1kV= lub 3kV=(w zależności od wersji),
• Przyłączenie magistrali RS-485/RS-422 skrętką przez rozłączne złącza śrubowe o przekroju 1mm2,
• Podłączenie interfejsu USB do portu komputera poprzez kabel typu USB-AA,
• Wymiar obrysu obudowy ( Dł x Sz x G) 91mm x 57mm x 21mm.
