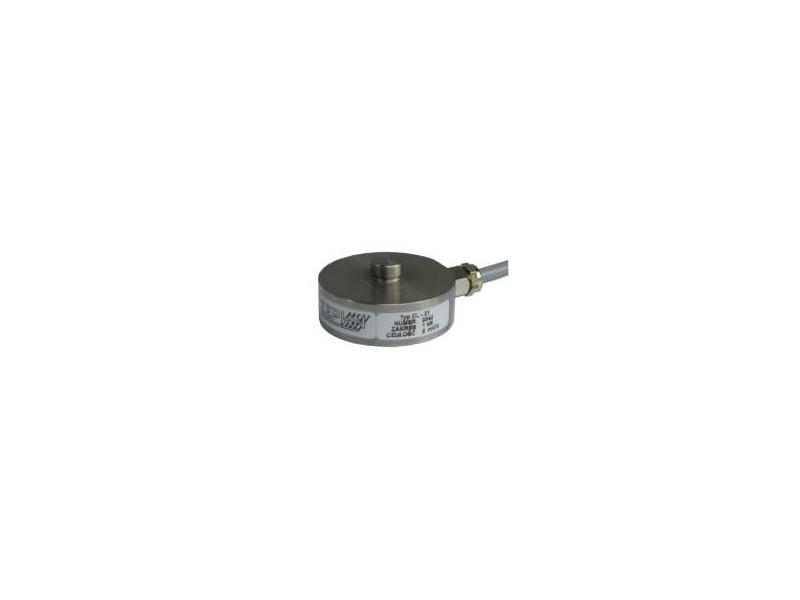

Czujnik siły CL21
Czujnik siły CL21
Producent:
ZEPWN
Użytkowy tensometryczny czujnik siły typ CL 21 służy do pomiaru sił ściskających. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest duża dokładność pomiaru przy niewielkich gabarytach czujnika.
Przetwarzanie mierzonej siły realizowane jest za pomocą odpowiedniego stalowego elementu sprężystego oklejonego tensometrami foliowymi połączonymi w układ pełnego zrównoważonego i skompensowanego mostka.
Czujnik CL 21 w konfiguracji R1, R2 ma mostek tensometryczny 700 Ohm o czułości 1 mV/V lub 2 mV/V.
Dla stopnia ochrony elektrycznej IP67 czujniki produkowane są z dławnicą przewodu podłączeniowego. W połączeniu z układami pomiarowymi produkowanymi przez ZEPWN stanowi precyzyjny i niezawodny tor pomiaru siły.

Podstawowe parametry techniczne:

Zakres [kN] 1; 2; 5; 10; 20; 50; 100; 200
Sygnał wyjściowy [mV/V] 1 – R1, 2 – R2
Błąd sumaryczny [%] 0,2
Napięcie zasilania nominalne [V] 10
Rezystancja tensometrów [Ohm] 350
Rezystancja wejściowa [Ohm] 730 ±25
Rezystancja wyjściowa [Ohm] 700 ±5
Maksymalne odkształcenie [mm] 0,1
Wyprowadzenie O1 – dławnica z odciążką
Stopień ochrony IP67
Materiał stal
Długość kabla standardowo 3 m lub zgodnie z zamówieniem

Dystrybutor

ZEPWN J. Czerwiński i Wspólnicy – spółka jawna

Adres: ul. Kołłątaja 8, 05-270 Marki
Nr telefonu: 0 22 7812169 7712411 Pokaż numer
Faks: 0 22 761 52 50 Pokaż numer
Adres e-mail: zepwn@zepwn.com.pl
WWW: www.zepwn.com.pl
