Czujniki temperatury z osłonami cermicznymi TTKC2, TTSC2, TTRC2 i TTBC2

Czujniki temperatury (termopary) z osłonami ceramicznymi TTKC2, TTSC2, TTRC2 i TTBC2.

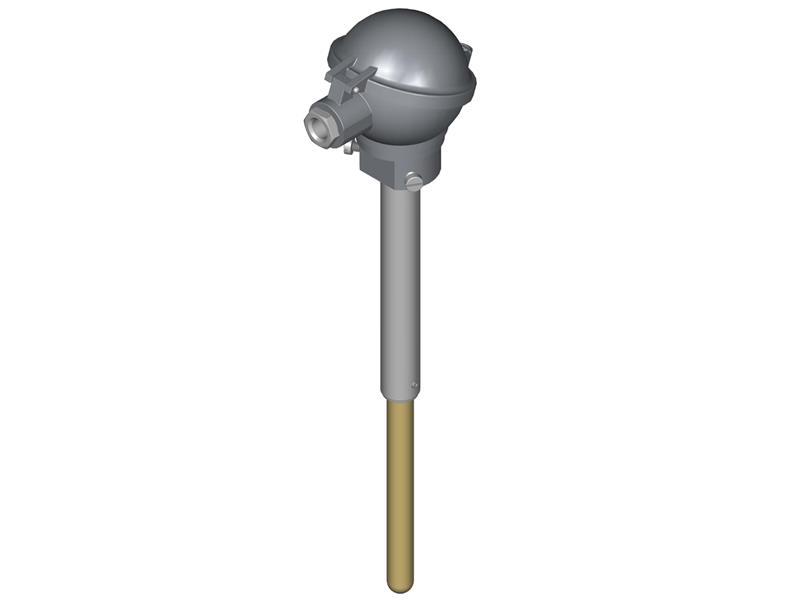

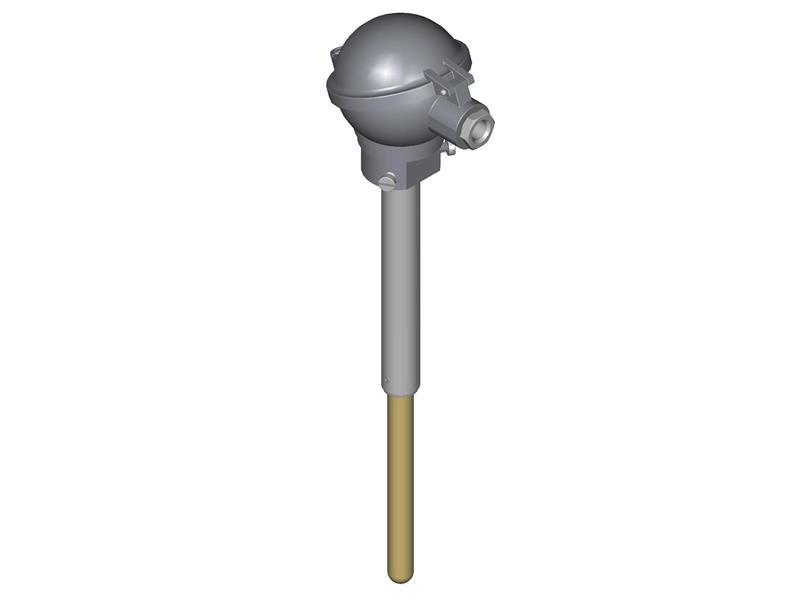

Czujniki temperatury z osłonami ceramicznymi TTKC2, TTSC2, TTRC2, TTBC2 to głównie termopary platynowe (ze stopu platyny i rodu), które przeznaczone są głównie do pomiaru bardzo wysokiej i wysokiej temperatury. Termopary platynowe z osłonami ceramicznymi stosowane są głównie w piecach do obróbki cieplnej, kotłowniach, paleniskach, a także w piecach do wypału ceramiki i obróbki i wytopu szkła, itp. Czujniki temperatury wyposażone są w osłonę ceramiczną C610 lub C799 oraz głowicę aluminiową. Montaż odbywa się za pomocą uchwytów przesuwnych UZ11, UZ21 lub UG1.

Opcjonalnie czujniki platynowe z osłonami ceramicznymi mogą być wyposażone w przetwornik 4-20mA, przetwarzający wartość mierzoną na prąd 4...20mA (wykonanie AP-TT...C2...).

Termopary platynowe z serii TTKC2, TTSC2, TTRC2 i TTBC2 przeznaczone są głównie do pomiaru temperatury w piecach do obróbki cieplnej, wypału ceramiki, wytopu metali i szkła. Stosowane są również w kotłach do produkcji energii cieplnej i elektrycznej, spalania biomasy oraz w kotłach do spalania odpadów komunalnych.

Powyższe czujniki temperatury mogą być wyposażone w następujące elementy pomiarowe:

• termopara niklowo-chromowa typu K (TTKC2): NiCr-Ni
• termopara platynowa typu S (TTSC2): PtRh10-Pt
• termopara platynowa typu R (TTRC2): PtRh13-Pt
• termopara platynowa typu B (TTBC2): PtRh30-PtRh10

 Podstawowe dane techniczne:

• Zakres pomiarowy: do 1600°C (1800°C)
• Element pomiarowy: K, S, R, B, inny
• Klasa dokładności: 1, 2
• Osłona ceramiczna: 610, 799
• Stopień ochrony: IP65
• Wykonanie z przetwornikiem 4...20mA (AP-TT...C2...)

Przykładowe czujniki temperatury typu K, S, R i B z osłonami ceramicznymi z serii TTKC2, TTNC2, TTSC2, TTRC2 i TTBC2:

• TTKC25-610-710-2: oznacza pojedynczy czujnik termoelektryczny typu 1 x NiCr-Ni (termopara typu K), głowica przyłączeniowa typu DA, materiał osłony ceramicznej: mulit (C610), długość montażowa L=710mm, średnica drutów termoelektrycznych 2mm, klasa dokładności 2.

• TTSC25-799-500-0,35-2: oznacza pojedynczy czujnik termoelektryczny typu 1 x PtRh10-Pt (termopara typu S), głowica przyłączeniowa typu DA, materiał osłony ceramicznej: korund (C799), długość montażowa L=500mm, średnica drutów termoelektrycznych 0,35mm, klasa dokładności 2.

• 2TTRC25-799-800-0,35-2: oznacza podwójny czujnik termoelektryczny typu 2 x PtRh13-Pt (termopara typu R), głowica przyłączeniowa typu DA, materiał osłony ceramicznej: korund (C799), długość montażowa L=500mm, średnica drutów termoelektrycznych 0,35mm, klasa dokładności 2.

• TTBC25-799-1000-0,5-2: oznacza pojedynczy czujnik termoelektryczny typu 1 x PtRh30-PtRh6 (termopara typu B), głowica przyłączeniowa typu DA, materiał osłony ceramicznej: korund (C799), długość montażowa L=1000mm, średnica drutów termoelektrycznych 0,5mm, klasa dokładności 2.

• AP-TTSC25-799-1400-0,5-2/0...1600°C: oznacza pojedynczy czujnik termoelektryczny typu 1 x PtRh10-Pt (termopara typu S), wykonanie ze standardowym przetwornikiem 4...20mA, głowica przyłączeniowa typu DA, materiał osłony ceramicznej: korund (C799), długość montażowa L=1400mm, średnica drutów termoelektrycznych 0,5mm, klasa dokładności 2, ustawiony zakres przetwarzania przetwornika: 0...1600°C.

Istnieje możliwość wykonania termopar platynowych w wersji niestandardowej.

Termopary stosowane są do pomiaru, regulacji i rejestracji temperatury, dlatego nasze tablicowe mierniki temperatury, elektroniczne regulatory temperatury i wideograficzne rejestratory temperatury współpracują z wszystkimi rodzajami termopar.
