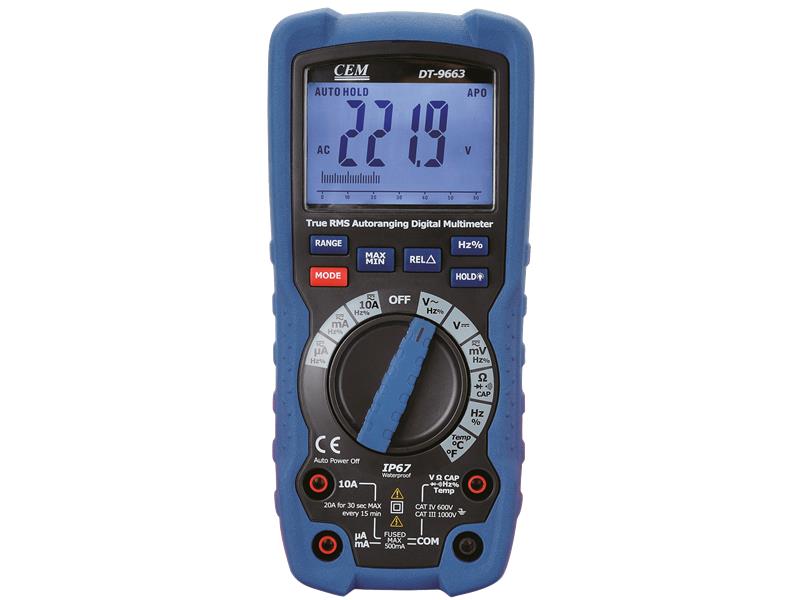

DT-9663 Profesjonalny miernik uniwersalny
DT-9663
Producent:
CEM
Numer katalogowy:
DT-9663

Profesjonalna instrukcja obsługi w języku polskim.

Miernik DT-9663 jest profesjonalnym, wodoodpornym oraz odpornym na upadki multimetrem z licznikiem 6000. Spełnia wymagania CAT IV 1000V co jest potwierdzeniem najwyższego poziomu wytrzymałości na przepięcia. Stanowi połączenie precyzji, łatwości użycia, bezpieczeństwa i niezawodności. DT-9663 to cyfrowy miernik przystosowany do użytkowania w ciężkich warunkach przemysłowych tzw. "Heavy Duty".

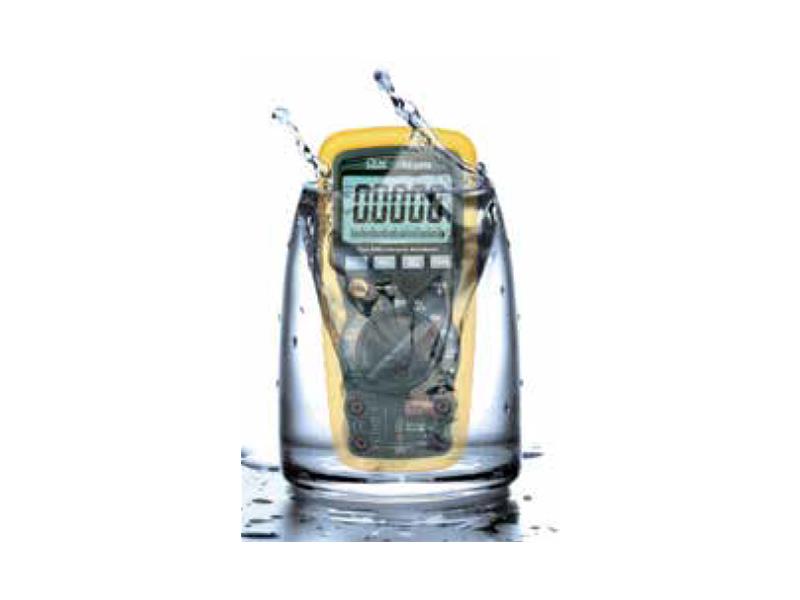

Posiada pyło- i wodoszczelną obudowę zgodnie z IP67.

Zaciski wejściowe dla wszystkich zakresów pomiarowych posiadają zabezpieczenie do 1000V

Wejścia prądowe są chronione bezpiecznikami 10A/1000V i 800mA/1000V

Zwiększenie bezpieczeństwa pomiarów dzięki podwójnej obudowie z tworzywa.

Cechy szczególne:

- Funkcje pomiarowe:
    - Napięcie DC: 1000V,
    - Napięcie AC: 1000V,
    - Prąd DC: 10A (20A przez 30s),
    - Prąd AC: 10A (20A przez 30s),
    - Rezystancja: 60MΩ,
    - Cykl pracy: 99,90%,
    - Częstotliwość: 10MHz,
    - Pojemność: 4000μF,
    - Temperatura: 760°C,
    - Test diody,
    - Test ciągłości z brzęczykiem,
- Wyświetlacz LCD o wysokim kontraście z licznikiem 6000,
- Podświetlenie wyświetlacza,
- Szybka linijka analogowa (61 segmentów),
- Automatyczna lub ręczna zmiana podzakresów,
- Funkcja HOLD - zatrzymanie wyników na wyświetlaczu,
- Rejestracja MIN/MAX,
- Tryb pomiaru relatywnego REL,
- Szybki przetwornik A/D,
- Sygnalizacja rozładowania baterii,
- Automatyczny wyłącznik zasilania,
- EN 61010-1 kategoria przepięciowa CAT IV 600V, CAT III 1000V
EN 61326.

Dane techniczne:

- Wyświetlacz: LCD; przetwornik 6000, z podświetleniem, z linijką analogową,
- Wskaźnik przepełnienia: sygnalizacja "OL",
- Automatyczna zmiana zakresów,
- Pomiar True RMS,
- Współczynnik szczytu: < 3 w pełnym zakresie do 500V, następnie maleje liniowo do <1,5 przy 1000V,
- Pasmo ACV: 45Hz ÷ 1kHz,
- Wypełnienie cyklu pracy (Duty Cycle): 0,1 ÷ 99,9%,
- Test diody: prąd pomiarowy max 0,9mA, napięcie rozwarcia typowo 2,8V DC,
- Automatyczny wyłącznik zasilania (po 15min braku aktywności),
- Test ciągłości z brzęczykiem dla rezystancji mniejszych niż około 35Ω, prąd pomiarowy <0,35mA,
- Czujnik temperatury: termopara typu K,
- Biegunowość: automatyczne (bez sygnalizacji dodatniej); minus dla biegunowości ujemnej,
- Częstotliwość próbkowania: 2 razy na sekundę,
- Zasilanie: bateria 1 szt. 9V, typ NEDA1604,
- Sygnalizacja rozładowania baterii,
- Bezpieczniki:
     - zakresy mA/uA: ceramiczny FF 800mA/1000V 30kA (szybki),
     - zakres A: ceramiczny F 10A/1000V (szybki),
- Funkcja Data Hold,
- Tryb pomiaru relatywnego,
- MIN/MAX,
- Podświetlenie wyświetlacza,
- Zabezpieczenia wejść,
- Impedancja wejściowa dla DCV/ACV: > 10MΩ,
- Odporność na upadki: z wysokości 2m,
- Temperatura:
    - pracy: 5°C ÷ 40°C,
    - magazynowania: -20°C ÷ 60°C,
- Wilgotność:
    - pracy: maksymalnie 80% do 31°C, maleje liniowo do 50% przy 40°C,
    - magazynowania: < 80%,
- Wysokość pracy: max 2000m,
- Pyło- i wodoszczelność według IP67,
- Wymiary: 180mm x 82mm x 57mm,
- Waga: 255g,
- Bezpieczeństwo:
Przyrząd przeznaczony jest wyłącznie do użytkowania w sposób opisany w niniejszej instrukcji obsługi. Zabezpieczony podwójną izolacją zgodnie z normą EN61010-1 oraz IEC61010-1 2 wydanie (2001) kategoria IV 600V oraz kategoria III 1000V, stopień zanieczyszczenia 2. Miernik spełnia wymagania norm UL61010-1, 2 wydanie (2004), CAN/CSA C22.2 Nr 61010-1 2 wydanie (2004) oraz UL 61010B-2-031, 1 wydanie (2003).

Pomiar napięcia DC
Zakres                 Rozdzielczość                     Dokładność
600mV                   0,1mV                   ±(0,8% odczytu + 5 cyfr)
6V                         0,001V                  ±(0,5% odczytu + 3 cyfry)
60V                       0,01V                    ±(0,5% odczytu + 3 cyfry)
600V                      0,1V                     ±(0,5% odczytu + 3 cyfry)
1000V                      1V                      ± (0,8% odczytu + 5 cyfr)

Pomiar napięcia AC
Zakres                   Rozdzielczość           Dokładność (45Hz ÷ 1kHz)
600mV                    0,1mV                  ±(1,5% odczytu + 8 cyfr)
6V                         0,001V                  ±(1,5% odczytu + 8 cyfr)
60V                         0,01V                  ±(1,5% odczytu + 8 cyfr)
600V                        0,1V                   ±(1,5% odczytu + 8 cyfr)
1000V                       1V                     ±(1,2% odczytu + 5 cyfr)
Podane dokładności dotyczą wartości od 5% do 100% zakresu pomiarowego

Pomiar prądu DC
Zakres                   Rozdzielczość                 Dokładność
600µA                      0,1µA                 ±(1,0% odczytu + 3 cyfry)
6000µA                      1µA                  ±(1,0% odczytu + 3 cyfry)
60mA                       0,01mA              ±(1,0% odczytu + 3 cyfry)
600mA                      0,1mA               ±(1,0% odczytu + 3 cyfry)
6A                           0,001A               ± (1,5% odczytu + 3 cyfry)
10A                           0,01A               ± (1,5% odczytu + 3 cyfry)
20A: pomiar maksymalnie przez 30s z niespecyfikowaną dokładnością, następnie przerwa minimum 15 minut

Pomiar prądu AC
Zakres                   Rozdzielczość           Dokładność (45Hz ÷ 1kHz)
600µA                       0,1µA                ±(1,0% odczytu + 3 cyfry)
6000µA                       1µA                 ±(1,0% odczytu + 3 cyfry)
60mA                       0,01mA              ±(1,0% odczytu + 3 cyfry)
600mA                      0,1mA               ±(1,0% odczytu + 3 cyfry)
6A                           0,001A               ± (2,0% odczytu + 5 cyfr)
10A                           0,01A               ± (2,0% odczytu + 5 cyfr)
20A: pomiar maksymalnie przez 30s z niespecyfikowaną dokładnością, następnie przerwa minimum 15 minut
Podane dokładności dotyczą wartości od 5% do 100% zakresu pomiarowego.

Pomiar rezystancji
Zakres                   Rozdzielczość                    Dokładność
600Ω                          0,1Ω                 ±(1,2% odczytu + 5 cyfr)
6kΩ                         0,001kΩ               ±(1,2% odczytu + 5 cyfr)
60kΩ                         0,01kΩ               ±(1,2% odczytu + 5 cyfr)
600kΩ                        0,1kΩ                ±(1,2% odczytu + 5 cyfr)
6MΩ                          0,001MΩ             ±(1,2% odczytu + 5 cyfr)
60MΩ                        0,01MΩ               ± (2,0% odczytu + 20 cyfr)

Pomiar pojemności
Zakres                   Rozdzielczość                    Dokładność
40nF                         0,01nF                 ±(5,0% odczytu + 10 cyfr)
400nF                        0,1nF                  ±(3,0% odczytu + 5 cyfr)
4µF                          0,001µF                ±(3,0% odczytu + 5 cyfr)
40µF                         0,01µF                 ±(3,0% odczytu + 5 cyfr)
400µF                        0,1µF                  ±(3,0% odczytu + 5 cyfr)
4000µF                       1µF                    ± (5,0% odczytu + 10 cyfr)

Pomiar częstotliwości (elektronicznej)
Zakres                     Rozdzielczość                    Dokładność
9,999Hz                    0,001Hz                ±(0,1% odczytu + 5 cyfr)
99,99Hz                     0,01Hz                 ±(0,1% odczytu + 5 cyfr)
999,9Hz                       0,1Hz                 ±(0,1% odczytu + 5 cyfr)
9,999kHz                   0,001kHz              ±(0,1% odczytu + 5 cyfr)
99,99kHz                    0,01kHz               ±(0,1% odczytu + 5 cyfr)
999,9kHz                     0,1kHz                ±(0,1% odczytu + 5 cyfr)
9,999MHz                   0,001MHz             ±(0,1% odczytu + 5 cyfr)

Pomiar częstotliwości (elektrycznej)
Zakres                     Rozdzielczość                     Dokładność
10,00Hz÷400Hz            0,01Hz                     ±(0,5% odczytu)
Czułość: minimum 15V RMS

Pomiar wypełnienia (Duty Cycle)
Zakres                     Rozdzielczość                      Dokładność
0,1% ÷ 99,9%             0,1%                    ±(1,2% odczytu + 2 cyfry)
Szerokość impulsu: od 100µs do 100ms, częstotliwość od 5Hz do 150kHz

Pomiar temperatury (przy współpracy z termoparą typu K)
Zakres                     Rozdzielczość                       Dokładność
-45°C ÷ 750°C          0,1°C                         ±(3,0% odczytu + 5°C)
Podane dokładności nie uwzględniają dokładności termopary.
