Powrót do listy produktów Ostatnia aktualizacja: 2013-07-04

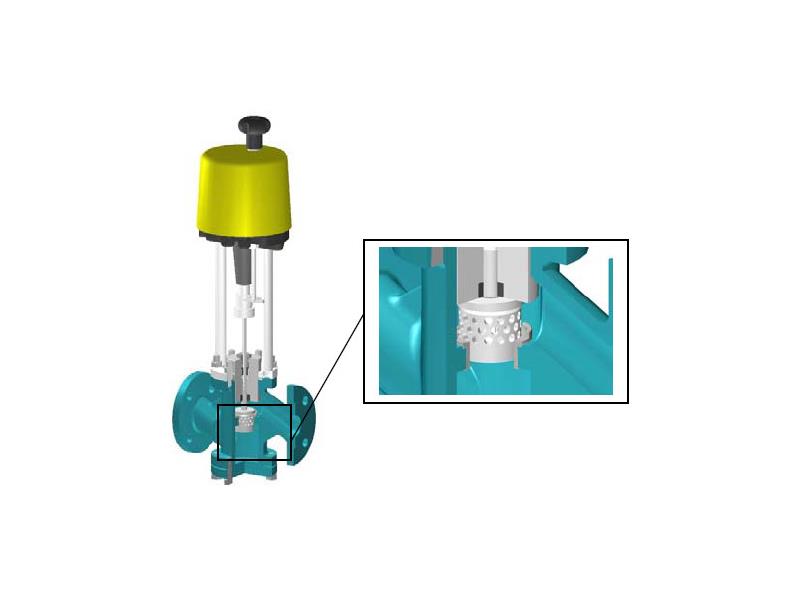

Elektryczny jednoklatkowy zawór regulacyjny zgodny z ASME/ANSI B16.10 - kod 5200 EP

dwudrogowy, jednosiedliskowy, otwierany i zamykany przez napięcie

Zawór 5200 EP
Producent:
Conflow Spa
Numer katalogowy:
5200 EP

INFORMACJE OGÓLNE

Elektryczny zawór regulacyjny typu 5200 EP z serii Uniworld posiada przelotowy korpus z przyłączami kołnierzowymi. Grzyb modulujący zaworu (low-noise), umieszczony we wbudowanej klatce, nadaje się do kontroli przepływu praktycznie wszystkich mediów.

Zawór jest kompaktowo połączony z elektrycznym siłownikiem liniowym produkcji niemieckiej, który jest przymocowany do korpusu za pomocą dwóch stalowych kolumn. Siłownik może odbierać standardowy trzypunktowy sygnał modulujący lub może zostać połączony z potencjometrem i z pilotowym ustawnikiem pozycyjnym o sygnale sterującym 0(4)-20 mA lub 0(2)-10 V.



CHARAKTERYSTYKA ZAWORU

Rozmiary: od DN 15 do DN 50

Przyłącza korpusu:

  • Kołnierzowe wg PN-EN 1092-1 (PN 16-40)
  • Kołnierzowe wg ANSI B 16.5 (150-300 RF)
  • Kołnierzowe wg JIS B2220 (10-20 K)

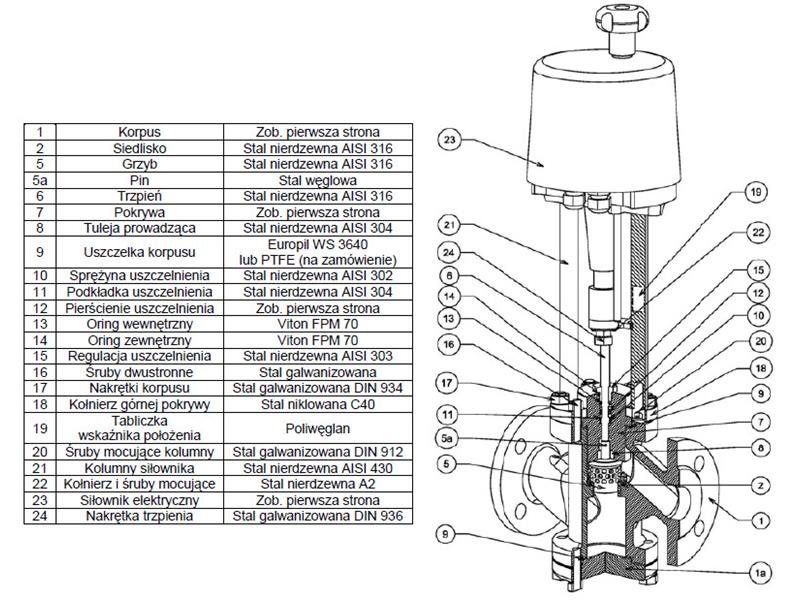

Materiały korpusu:

  • Żeliwo szare EN-GJL-250 wg PN-EN 1561 (PN 16, ANSI 150, JIS 10) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
  • Stal węglowa ASTM A216 WCB (PN 16-40, ANSI 150-300, JIS 10-20) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
  • Stal nierdzewna AISI 316 (PN 16-40, ANSI 150-300, JIS 10-20) - wykończenie i pokrywa ze stali nierdzewnej AISI 316.

Grzyb:

  • SIMPLE CAGE: liniowy, klasa IV
  • Zakres dla DN 15-25: 1-75
  • Zakres dla DN 32-50: 1-160

Pokrywa:

  • Standardowa - temp. od -5 do 200 °C
  • Żebrowa - powyżej 200 °C
  • Wydłużona - poniżej -5 °C
  • Uszczelniona mieszkowo (zabezpieczenie dławnicowe) - do olejów grzewczych i mediów niebezpiecznych

Układ dławic z oringami:

  • 100% PTFE - do 150 °C
  • 85% PTFE + 15% grafitu - do 200 °C
  • 100% grafitu - od 200 do 400 °C (dla pokryw żebrowych)



CHARAKTERYSTYKA SIŁOWNIKA

  • Standardowe zasilanie: 220 V AC
  • Klasa ochrony: IP 65 wg DIN 40050
  • Sygnał sterujący: 3-punktowe wejście modul.
  • Temp. otoczenia: od -20 do 60 °C
  • Materiał obudowy siłownika: odlew aluminiowy
  • Materiał pokrywy siłownika: poliwęglan
  • Ręczne pokrętło: standardowo w zestawie
  • Przyłącza elektryczne: dławiki kablowe PG13 (2 szt.)



NA ZAMÓWIENIE

  • Miękkie uszczelnienie grafitowo-teflonowe klasy VI do 190 °C
  • Miękkie uszczelnienie teflonowe klasy VI do 150 °C
  • Dotarcie grzyba i gniazda klasy V
  • Tuleja prowadząca oraz gniazdo i grzyb wyłożone stellitem

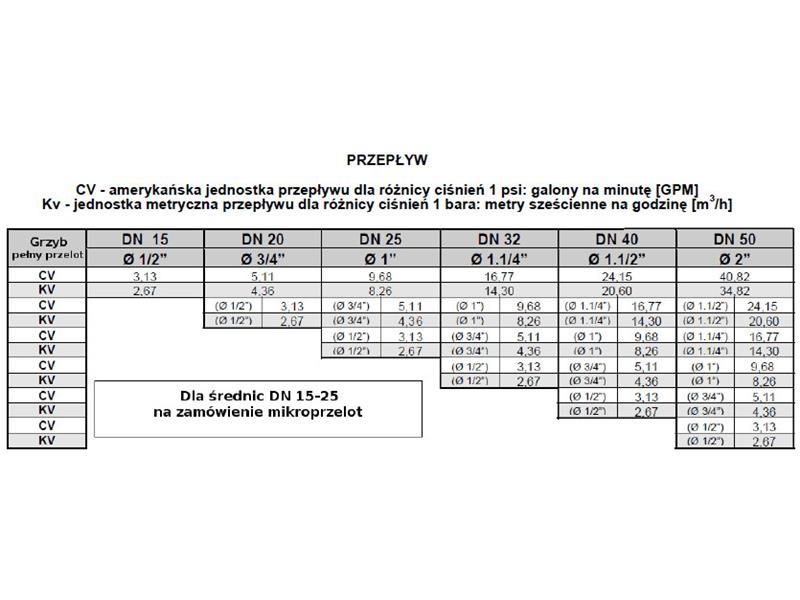

  • Zredukowany przelot (zob. tabela poniżej)
  • Napięcie zasilające 24 V DC, 24 V AC, 110 V AC
  • Potencjometr 1000 omów (pojedynczy lub podwójny)
  • Pozycjoner pilotowy 0(4)-20 mA lub 0(2)-10 V
  • Karta z mechanicznymi wyłącznikami krańcowymi
  • Karta dla sygnału zwrotnego 4-20 mA (system dwukablowy)
  • Klasa ochrony IP 67 wg DIN 40050
  • Rezystor grzewczy dla temperatur aż do -30 °C



Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).

Dystrybutor

Tranz-Tel sp. z o.o.

Adres: Centralna 37, 43-210 Kobiór
Nr telefonu: (32) 218 88 16 w. 130, 131 Pokaż numer
Faks: (32) 218 88 16 w. 125 Pokaż numer
Adres e-mail: szafraniect@tranztel.com.pl
WWW: www.tranztel.com.pl/
