jedno- lub dwuklatkowy, otwierany i zamykany przez napięcie
- Producent:
- Conflow
- Numer katalogowy:
- 23002400
INFORMACJE OGÓLNE

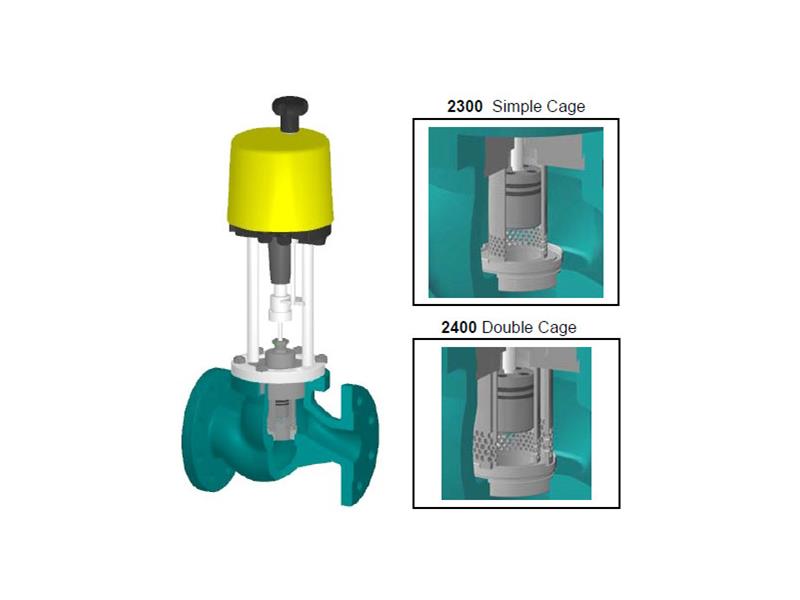

Elektryczne zawory regulacyjne typów 2300 EP i 2400 EP z serii Uniworld posiadają przelotowy korpus z przyłączami kołnierzowymi. Zrównoważony grzyb modulujący zaworów (low-noise), umieszczony w pojedynczej lub podwójnej klatce, nadaje się do kontroli przepływu praktycznie wszystkich mediów.
Zawory są kompaktowo połączone z elektrycznym siłownikiem liniowym produkcji niemieckiej, który jest przymocowany do korpusu za pomocą dwóch stalowych kolumn. Siłownik może odbierać standardowy trzypunktowy sygnał modulujący lub może zostać połączony z potencjometrem i z pilotowym ustawnikiem pozycyjnym o sygnale sterującym 0(4)-20 mA lub 0(2)-10 V.
DOSTĘPNE TYPY
- Typ 2300 EP - jednoklatkowy
- Typ 2400 EP - dwuklatkowy
CHARAKTERYSTYKA ZAWORU
Rozmiary: od DN 65 do DN 100
Przyłącze korpusu: kołnierzowe zgodne z PN-EN 1092-1, PN 16, 25, 40

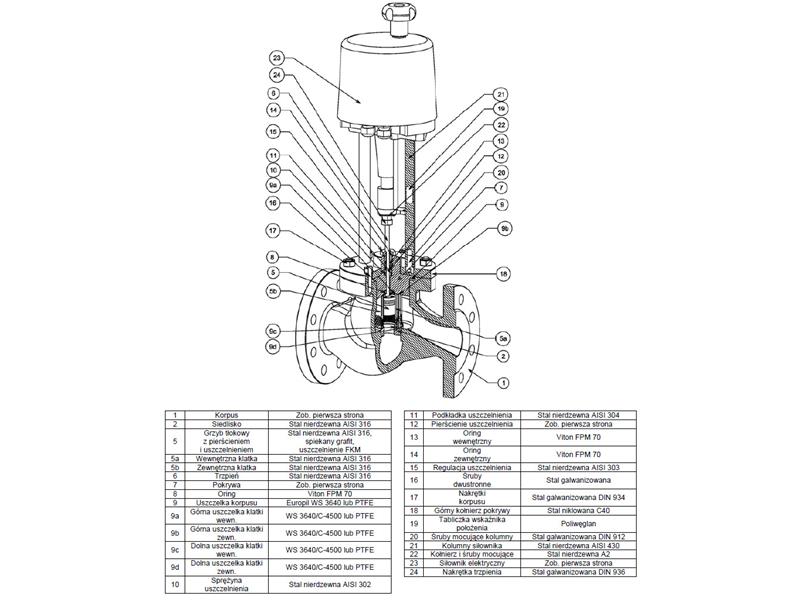

Materiały korpusu:
- Żeliwo szare EN-GJL-250 wg PN-EN 1561 (PN 16) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
- Stal węglowa 1.0619 (PN 16, 25, 40) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
- Stal nierdzewna AISI 316 1.4408 (PN 16, 25, 40) - wykończenie i pokrywa ze stali nierdzewnej AISI 316.
Grzyb:
- SIMPLE CAGE: liniowy, klasa IV
- Zakres DN 65-100: 1-100
Pokrywa:
- Standardowa - temp. od -5 do 200 °C
- Żebrowa - powyżej 200 °C
- Wydłużona - poniżej -5 °C
- Uszczelniona mieszkowo (zabezpieczenie dławnicowe) - do olejów grzewczych i mediów niebezpiecznych
Układ dławic z oringami:
- 100% PTFE - do 150 °C
- 85% PTFE + 15% grafitu - do 200 °C
- 100% grafitu - od 200 do 400 °C (dla pokryw żebrowych)
CHARAKTERYSTYKA SIŁOWNIKA
- Standardowe zasilanie: 220 V AC
- Klasa ochrony: IP 65 wg DIN 40050
- Sygnał sterujący: 3-punktowe wejście modul.
- Temp. otoczenia: od -20 do 60 °C
- Materiał obudowy siłownika: odlew aluminiowy
- Materiał pokrywy siłownika: poliwęglan
- Ręczne pokrętło: standardowo w zestawie
- Przyłącza elektryczne: dławiki kablowe PG13 (2 szt.)
NA ZAMÓWIENIE
- Miękkie uszczelnienie grafitowo-teflonowe klasy VI do 190 °C
- Miękkie uszczelnienie teflonowe klasy VI do 150 °C
- Dotarcie grzyba i gniazda klasy V
- Tuleja prowadząca oraz gniazdo i grzyb wyłożone stellitem

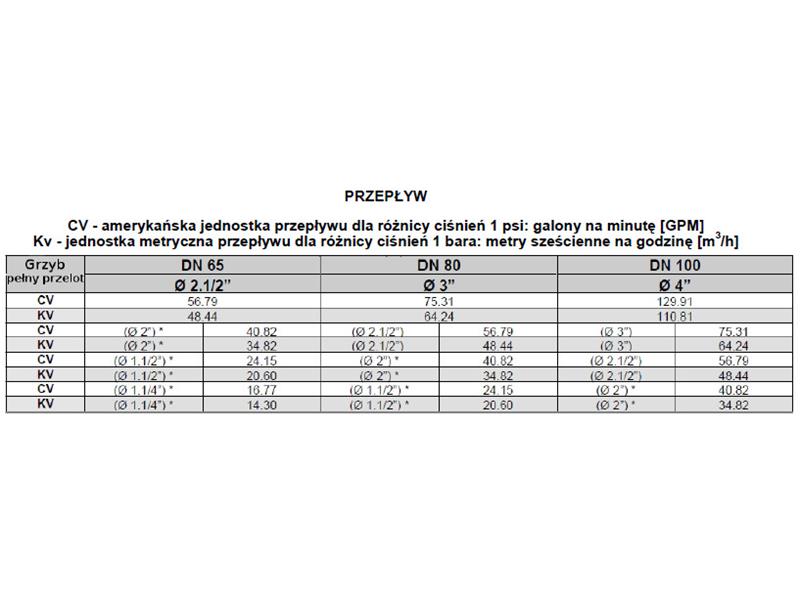

- Zredukowany przelot (zob. tabela poniżej)
- Napięcie zasilające 24 V DC, 24 V AC, 110 V AC
- Potencjometr 1000 omów (pojedynczy lub podwójny)
- Pozycjoner pilotowy 0(4)-20 mA lub 0(2)-10 V
- Karta z mechanicznymi wyłącznikami krańcowymi
- Karta dla sygnału zwrotnego 4-20 mA (system dwukablowy)
- Klasa ochrony IP 67 wg DIN 40050
- Rezystor grzewczy dla temperatur aż do -30 °C
Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
