Zawór redukujący ciśnienie - kod RP 300

o długości zabudowy wg ASME / ANSI B16.10

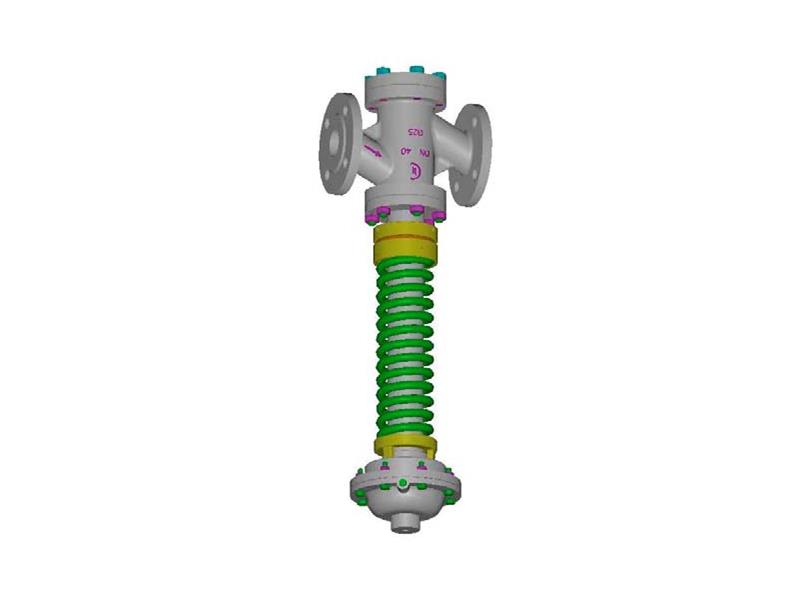

Zawór redukujący ciśnienie RP 300
Producent:
Conflow
Numer katalogowy:
RP 300

Informacje ogólne

Zawór redukujący ciśnienie typu RP300 jest zaworem proporcjonalnym bezpośredniego działania. Składa się z korpusu z gniazdem bezpośredniego działania, które pod naporem siły przepływu jest zamykane, wraz z membraną i sprężyną sprzężenia zwrotnego sterowaną przez ciśnienie na wyjściu. Utrzymywanie wewnętrznej równowagi bez udziału miecha gwarantuje wysoką żywotność zaworu

Zawór redukujący ciśnienie typu RP13 można zainstalować w prosty sposób. Jest on odpowiedni dla instalacji przemysłowych, w których pneumatyczny system redukujący nie ma dostępu do sprężonego powietrza lub w których użytkownicy wymagają stabilnego zredukowanego ciśnienia niepodatnego na częste zmiany.



Rozmiary

Od DN 15 do DN 100.



Przyłącza

  • Korpus: kołnierzowy ANSI B16.5 150-300 RF
  • Siłownik: przykręcany ISO 7 - Rp 3/8"



Maksymalne parametry pracy

  • Maksymalne ciśnienie wejściowe pary, sprężonego powietrza i gazów:

            - DN 15-50: 23 bary

            - DN 65: 16 barów

            - DN 80: 12 barów

            - DN 100: 9 barów

  • Maksymalne ciśnienie wejściowe wody:

            - DN 15-50: 8 barów

            - DN 65: 5 barów

            - DN 80: 4 bary

            - DN 100: 3 bary

  • Maksymalna przewidziana temperatura: 220 °C
  • Maksymalne zredukowane ciśnienie wyjściowe: 8 barów
  • Minimalne zredukowane ciśnienie wyjściowe: 0,2 bara



Na zamówienie

  • miękkie uszczelnienie klasy VI, PTFE/GR ≤ 190°C,
  • miękkie uszczelnienie klasy VI, PTFE ≤ 150°C,
  • gniazdo pokryte stellitem - uszczelnienie klasy VI (zalecane przy Δp ≥ 12 barów)

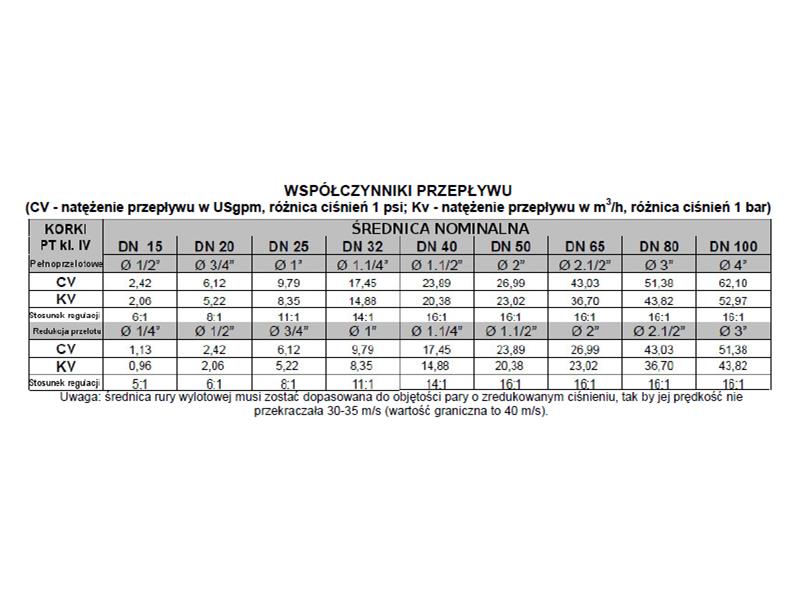

  • redukcja przelotu (zob. tabela)



Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
