Elektryczny zawór regulacyjny mieszający zgodny z PN-EN 558-1 - kod 2600 EP

otwierane i zamykane przez napięcie przeloty AB i CB

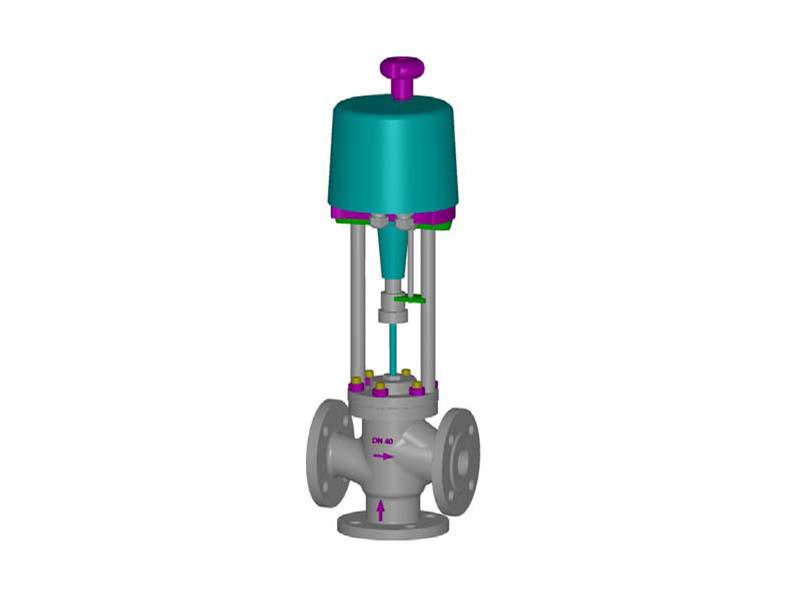

Zawór 2600 EP
Producent:
Conflow
Numer katalogowy:
2600 EP

INFORMACJE OGÓLNE

Elektryczny zawór regulacyjny typu 2600 EP z serii Uniworld posiada przelotowy korpus z przyłączami kołnierzowymi. Ten trójdrogowy zawór mieszający posiada dwa otwory wlotowe i jeden otwór wylotowy otwierany przez medium. Grzyb modulujący zaworu nadaje się do kontroli przepływu praktycznie wszystkich mediów.

Zawór jest kompaktowo połączony z elektrycznym siłownikiem liniowym produkcji niemieckiej, który jest przymocowany do korpusu za pomocą dwóch stalowych kolumn. Siłownik może odbierać standardowy trzypunktowy sygnał modulujący lub może zostać połączony z potencjometrem i z pilotowym ustawnikiem pozycyjnym o sygnale sterującym 0(4)-20 mA lub 0(2)-10 V.



CHARAKTERYSTYKA ZAWORU

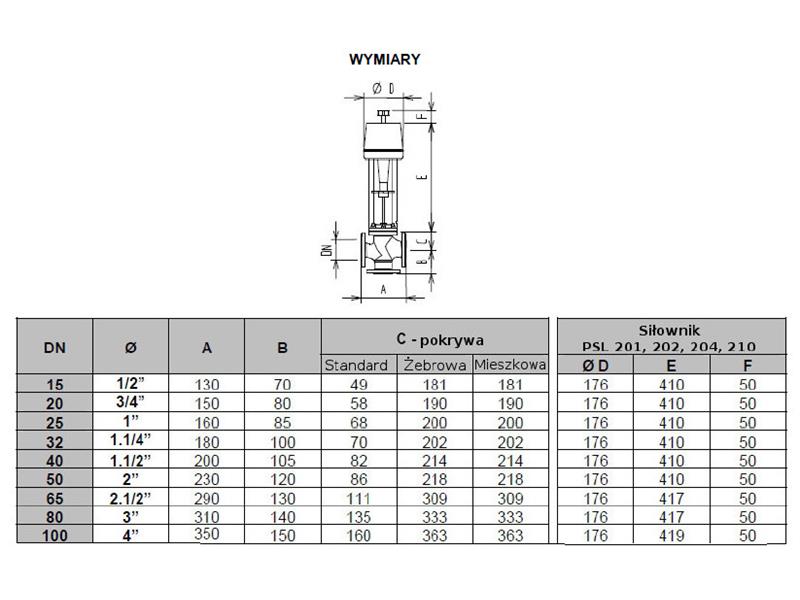

Rozmiary: od DN 15 do DN 100

Przyłącze korpusu: kołnierzowe zgodne z PN-EN 1092-1, PN 16, 25, 40

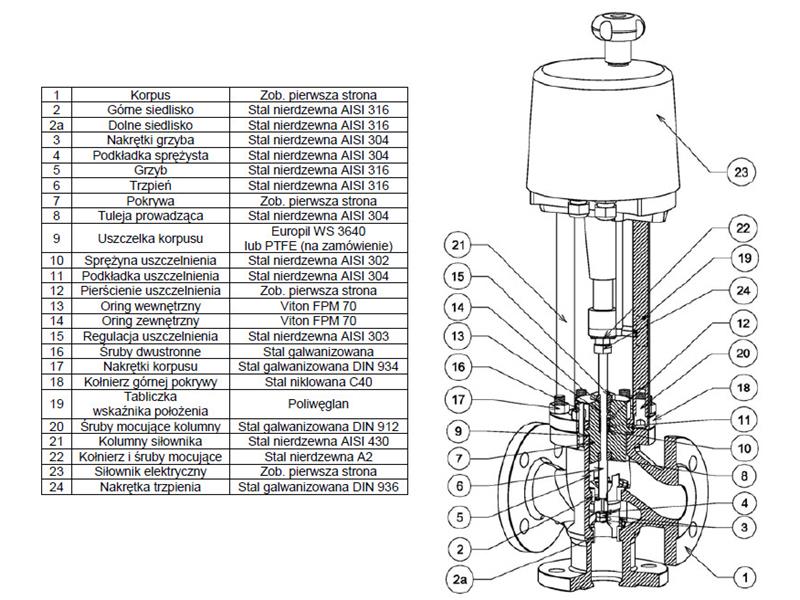

Materiały korpusu:

  • Żeliwo szare EN-GJL-250 wg PN-EN 1561 (PN 16) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
  • Żeliwo sferoidalne grafityzowane EN-GJS400-18LT wg DIN 1693 - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
  • Stal węglowa 1.0619 (PN 16, 25, 40) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
  • Stal nierdzewna AISI 316 1.4408 (PN 16, 25, 40) - wykończenie i pokrywa ze stali nierdzewnej AISI 316.

Grzyb:

  • PL (DN 15-20), LV (DN 25-100): liniowy, klasa IV
  • PT (DN 15-20), VPT (DN 25-100): szybkounoszący się, klasa IV

Pokrywa:

  • Standardowa - temp. od -5 do 200 °C
  • Żebrowa - powyżej 200 °C
  • Wydłużona - poniżej -5 °C
  • Uszczelniona mieszkowo (zabezpieczenie dławnicowe) - do olejów grzewczych i mediów niebezpiecznych

Układ dławic z oringami:

  • 100% PTFE - do 150 °C
  • 85% PTFE + 15% grafitu - do 200 °C
  • 100% grafitu - od 200 do 400 °C (dla pokryw żebrowych)



CHARAKTERYSTYKA SIŁOWNIKA

  • Standardowe zasilanie: 220 V AC
  • Klasa ochrony: IP 65 wg DIN 40050
  • Sygnał sterujący: 3-punktowe wejście modul.
  • Temp. otoczenia: od -20 do 60 °C
  • Materiał obudowy siłownika: odlew aluminiowy
  • Materiał pokrywy siłownika: poliwęglan
  • Ręczne pokrętło: standardowo w zestawie
  • Przyłącza elektryczne: dławiki kablowe PG13 (2 szt.)



NA ZAMÓWIENIE

  • Dotarcie grzyba i gniazda klasy V
  • Tuleja prowadząca oraz gniazdo i grzyb wyłożone stellitem
  • Napięcie zasilające 24 V DC, 24 V AC, 110 V AC
  • Potencjometr 1000 omów (pojedynczy lub podwójny)
  • Pozycjoner pilotowy 0(4)-20 mA lub 0(2)-10 V
  • Karta z mechanicznymi wyłącznikami krańcowymi
  • Karta dla sygnału zwrotnego 4-20 mA (system dwukablowy)
  • Klasa ochrony IP 67 wg DIN 40050
  • Rezystor grzewczy dla temperatur aż do -30 °C



Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
