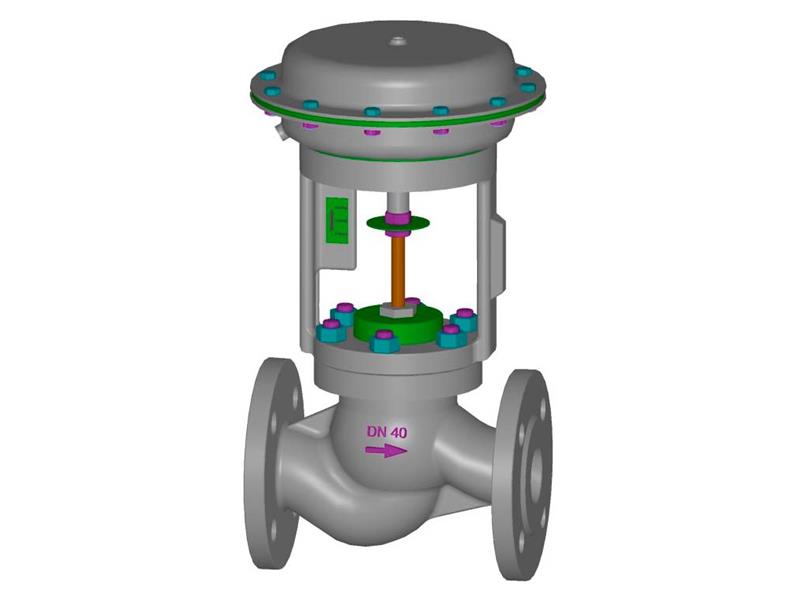

Pneumatyczny zawór regulacyjny ON-OFF - kod 2100

o długości zabudowy wg PN-EN 558-1

Zawór 2100 AD/AR/DE
Producent:
Conflow
Numer katalogowy:
2100

INFORMACJE OGÓLNE

Zawór regulacyjny o działaniu ON-OFF typu 2100 charakteryzuje się korpusem przelotowym (ang. straight-through) z przyłączami kołnierzowymi. Posiada szybko unoszący się grzyb z miękkim uszczelnieniem klasy VI lub uszczelnieniem metalowym klasy V.



DOSTĘPNE TYPY


Typ 2100 AD - normalnie otwarty, zamykany powietrzem. Zawór jest kompaktowo połączony z wielosprężynowym pneumatycznym siłownikiem odpowiednim dla sygnałów pneumatycznych 2-6 bara.


Typ 2100 AR - normalnie zamknięty, otwierany powietrzem. Zawór jest kompaktowo połączony z wielosprężynowym pneumatycznym siłownikiem odpowiednim dla sygnałów pneumatycznych 2-6 bara i ma dwa zastosowania:

  • dla pary, powietrza i gazów (kierunek przepływu: CLOSE - nad grzybem);
  • dla wody i cieczy (kierunek przepływu: OPEN - pod grzybem).


Typ 2100 DE - podwójnego działania, otwierany i zamykany powietrzem. Zawór jest kompaktowo połączony z wielosprężynowym pneumatycznym siłownikiem podwójnego działania, w przypadku którego powietrze powoduje otwarcie i zamknięcie. Siłownik jest odpowiedni dla sygnałów pneumatycznych 2-6 bara (rozmiary DN 15 - DN 50) lub 2-4 bara (rozmiary DN 65 - DN 100).



CHARAKTERYSTYKA ZAWORU


Rozmiary: od DN 15 do DN 100

Przyłącze korpusu: kołnierzowe zgodne z PN-EN 1092-1, PN 16, 25, 40

Materiały korpusu:

  • żeliwo szare EN-GJL-250 wg PN-EN 1561 (PN 16) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
  • stal węglowa 1.0619 (PN 16, 25, 40) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
  • stal nierdzewna AISI 316 1.4408 (PN 16, 25, 40) - wykończenie i pokrywa ze stali nierdzewnej AISI 316.

Grzyb (DN 15-50: PT; DN 65-100: VPT)

  • PT - uszczelnienie metalowe klasy V
  • PT/PTFE - miękkie uszczelnienie klasy VI do 150 °C
  • PT/PTFE/GR - miękkie uszczelnienie klasy VI do 190 °C

Pokrywa

  • Standardowa - temp. od -5 do 200 °C
  • Żebrowa - powyżej 200 °C
  • Wydłużona - poniżej -5 °C
  • Uszczelniona mieszkowo (zabezpieczenie dławnicowe) - do olejów grzewczych i mediów niebezpiecznych

Układ dławic z oringami

  • 100% PTFE - do 150 °C
  • 85% PTFE + 15% grafitu - do 200 °C
  • 100% grafitu - od 200 do 400 °C (dla pokryw żebrowych)



CHARAKTERYSTYKA SIŁOWNIKA


Typ: membranowy

Sygnały sterujące: 2-6 barów lub 2-4 barów

Temp. otoczenia:

- do 3 barów do 70 °C

- powyżej 3 barów do 50 °C

Materiał pokrywy siłownika: stal węglowa P11

Materiał mambrany: EPDM 70

Materiał jarzma: żeliwo sferoidalne GGG 50

Przyłącza pneumatyczne: gwint Rp ISO 7 1/8"



NA ZAMÓWIENIE

  • Filtr pneumatyczny
  • Wyłącznik zbliżeniowy
  • Elektroniczny zawór trójdrogowy
  • Lubryfikator na pokrywie żebrowej (dla temp. powyżej 250 °C
  • Wydajne pokrętło ręczne



Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
