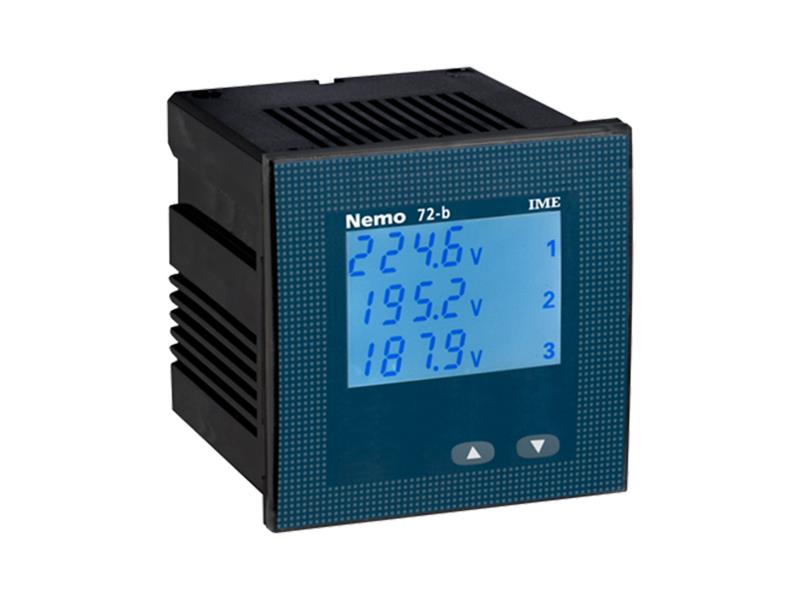

Miernik parametrów sieci Nemo 72-b

Pomiar wartości elektrycznych niskiego napięcia
Sieć 1-fazowa lub 3-fazowa 4-przewodowa niesymetryczna
Sieć 3-fazowa 3/4 przewodowa niesymetryczna
Wejście 1-5A z przekładnika prądowego
Zasilanie z ukladu pomiarowego
Opcja: 2 wyjścia alarmowe

Montaż talbicowy, 72x72 mm

Programowalne parametry
Połączenie: sieć 1-fazowa, sieć 3-fazowa 3- lub 4-przewodowa
Pomiar: przekładnie przekładników prądowych i napięciowych

Wizualizacja
Typ wyświetlacza: LCD podświetlany
20+20 znaków alfanumerycznych

Pomiar
Prądy i napięcia fazowe
Napięcia międzyfazowe
Moc 3-fazowa (czynna, bierna, pozorna)
Wartość średnia i maksymalna prądu
Częstotliwość
Prąd przewodu neutralnego
Moc czynna, bierna i pozorna (3-fazy)
Moc czynna i bierna (1-faza)
Moc średnia i wartość szczytowa mocy średniej
Licznik godzin pracy

Maksymalna wyświetlana wartość: 10.000 (4 cyfry)
Dokładność:
- prąd: ±0,5% (10...120% In)
- napięcie: ±0,5% (50...450V faza-faza)
- moc: ±1,5% (10...120% Pn/Qn/Sn, cosϕ 0,5ind. ...0,5poj.)
- częstotliwość: ±0,15Hz
- współczynnik mocy: ±2%)

Programowanie
Przez 3 przyciski na panelu przednim
Kod dostępu: czterocyfrowy

Wejście
Połączenie: bezpośrednio lub przez przekładniki napięciowe
i prądowe (programowalna przekładnia)
Typ pomiaru: rzeczywista wartość skuteczna (True RMS)

Warunki środowiskowe
Zakres znamionowych temperatur pracy: 0...50°C
Obudowa w wykonaniu tropikalnym

Obudowa
Stopień ochrony (PN-EN 60529:2003)
- IP54 (panel przedni)
- IP20 (obudowa i zaciski)
