Nowe czujniki konfokalne Micro-Epsilon do precyzyjnych pomiarów odległości i grubości

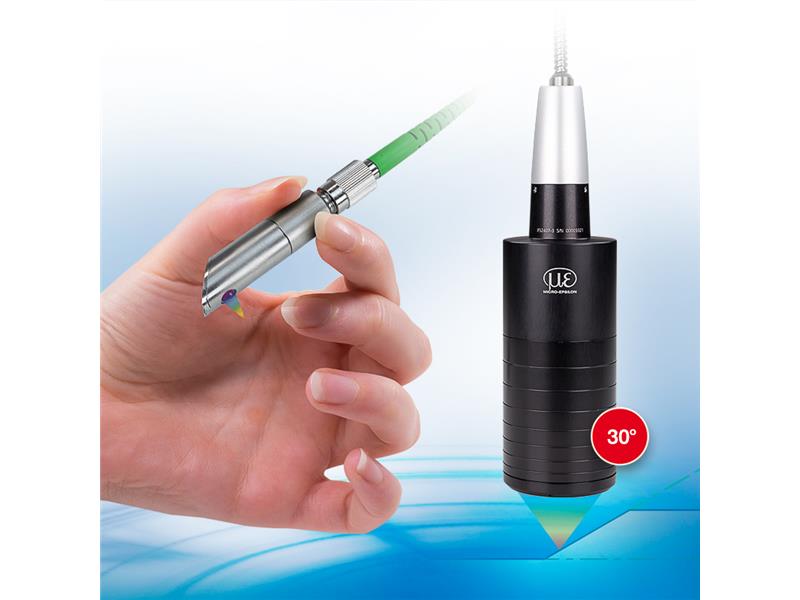

W ofercie WObit dostępne są dwa nowe innowacyjne czujniki konfokalne niemieckiego producenta Micro-Epsilon:confocalDT IFS2407-3 i confocalDT IFS2404/90-2.

Konfokalne czujniki chromatyczne pomagają realizować bardzo wymagające zadania pomiarowe. Wykorzystują one najnowszą technologię i mierzą odległość i grubość z najwyższą precyzją. Ze względu na bezdotykową zasadę pomiaru czujniki bezpośrednio nie dotykają struktury obiektu pomiaru, w związku z czym części układu pomiarowego nie zużywają się mechanicznie.

Pomiary na zakrzywionych powierzchniach

Nowa seria confocalDT o oznaczeniu IFS2407-3 charakteryzuje się aperturą numeryczną (ang. numerical aperture, NA) wynoszącą 0,43, pozwalającą na odchylenia mierzonego obiektu o ± 30° bez wpływu na jakość pomiaru. Oznacza to, że czujniki są szczególnie odpowiednie do pomiarów na zakrzywionych i odbijających światło powierzchniach. Czujniki mają zakres pomiarowy 3 mm i duży offset do 28 mm, umożliwiające bezpieczne odsunięcie optyki. Ze względu na ich wyjątkowe właściwości, są one odpowiednie do zadań kontroli geometrycznej w współrzędnościowych maszynach pomiarowych, zapewniając stabilny, bardzo precyzyjny pomiar takich obiektów jak koła zębate i gwinty zewnętrzne.

Ciasne przestrzenie instalacyjne w aplikacjach OEM

Czujnik konfokalny IFS2404/90-2 mierzy odległość, położenie i grubość w zakresie pomiarowym 2 mm, przy zachowaniu rozdzielczości 0,040 µm. Dzięki specjalnej konstrukcji czujnik nadaje się do montażu w niewielkich przestrzeniach instalacyjnych. Kątowa soczewka 90° umożliwia zmniejszenie głębokości montażu. Doskonały stosunek ceny do wydajności sprawia, że czujnik nadaje się do zastosowań OEM w dużych seriach.

Niestandardowe wersje czujników

Seria czujników konfokalnych Micro-Epsilon oferuje maksymalną dynamikę i precyzję. Oprócz standardowego portfolio, czujniki można dostosować do różnych opcji montażu, zmodyfikowanych konstrukcji i indywidualnych długości przewodów. W połączeniu z kontrolerami firmy Micro-Epsilon można uzyskać częstotliwości pomiarowe do 70 kHz.
