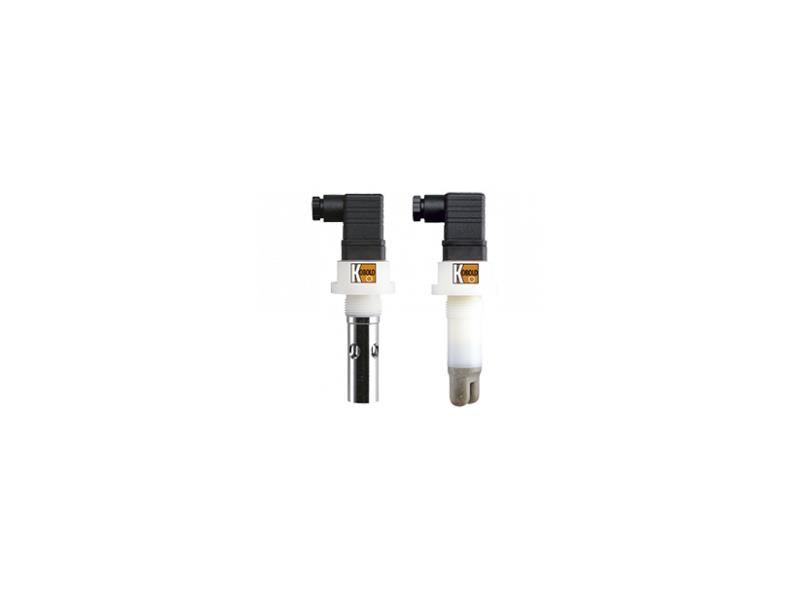

Ogniwo pomiarowe przewodności (przewodnościowe) ACS-Z

Ogniwo pomiarowe przewodności ACS-Z firmy KOBOLD przeznaczone jest do dokładnego pomiaru przewodności elektrolitycznej cieczy w aplikacjach przemysłowych, laboratoryjnych oraz technologicznych. Urządzenie pracuje w oparciu o dwu-elektrodową metodę pomiarową, zapewniającą stabilne i powtarzalne wyniki w szerokim zakresie przewodności.

Korpus ogniwa wykonany jest z chemicznie odpornego tworzywa PVDF, natomiast elektrody – w zależności od zakresu pomiarowego – ze stali nierdzewnej 1.4571 lub grafitu. Dzięki temu ACS-Z może być stosowane zarówno do wody demineralizowanej i ultra-czystej, jak i do mediów o wyższej przewodności, takich jak woda pitna czy ścieki.

Ogniwo wyposażone jest w zintegrowany czujnik temperatury Pt100, umożliwiający kompensację temperaturową przewodności. Połączenie procesowe realizowane jest za pomocą gwintu G ¾ A, co ułatwia montaż w rurociągach, armaturze oraz zbiornikach.

Ogniwa ACS-Z współpracują z przetwornikami przewodności KOBOLD ACM-1, tworząc kompaktowy i niezawodny system pomiarowy do monitoringu i kontroli procesów.

Główne zalety ogniwa ACS-Z:

• dwu-elektrodowa metoda pomiaru przewodności
• kompaktowa konstrukcja do zabudowy w rurociągu
• szeroki wybór zakresów pomiarowych
• odporna chemicznie obudowa z PVDF
• elektrody ze stali nierdzewnej lub grafitu
• zintegrowany czujnik temperatury Pt100
• możliwość kompensacji temperaturowej
• łatwa integracja z przetwornikami KOBOLD

Dane techniczne:

• Zakresy pomiarowe:
  - 0,05 ... 10 µS/cm (K = 0,01 1/cm)
  - 1 ... 1000 µS/cm (K = 0,1 1/cm)
  - 10 µS/cm ... 15 mS/cm (K = 1,0 1/cm)
• Stała celi: K = 0,01 / 0,1 / 1,0 1/cm
• Materiał elektrod:
  - stal nierdzewna 1.4571 (K = 0,01 i 0,1)
  - grafit (K = 1,0)
• Materiał korpusu: PVDF
• Czujnik temperatury: Pt100 (zintegrowany)
• Maks. ciśnienie robocze: 16 bar (przy 25 °C)
• Maks. temperatura medium: 135 °C (przy 1 bar)
• Przyłącze procesowe: gwint G ¾ A
• Połączenie elektryczne: wtyk kątowy wg DIN 43650

Typowe zastosowania:

• woda czysta i ultra-czysta
• przemysł farmaceutyczny
• przemysł chemiczny
• technologia spożywcza
• instalacje odwróconej osmozy i demineralizacji
• uzdatnianie wody pitnej
• monitoring i kontrola ścieków
