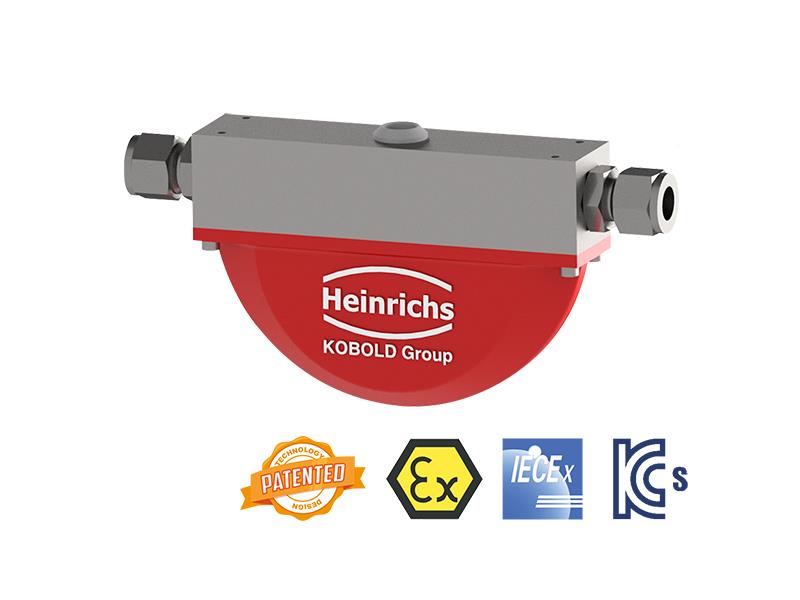

Precyzyjny przepływomierz masowy Coriolisa HPC

Precyzyjny przepływomierz masowy Coriolisa HPC
Przeznaczony jest do bardzo małych przepływów (LOW FLOW), zapewniając wyjątkowo wysoką dokładność pomiaru masowego oraz gęstości cieczy i gazów. Jest to najmniejszy na świecie przepływomierz Coriolisa z dwiema rurkami pomiarowymi, przeznaczony do pracy w wymagających aplikacjach przemysłowych. Konstrukcja urządzenia została specjalnie zoptymalizowana pod kątem eliminacji wpływu drgań, uzyskania wysokiej stabilności punktu zerowego oraz zachowania doskonałej dokładności pomiaru nawet przy bardzo małych natężeniach przepływu.

W klasycznych przepływomierzach Coriolisa do niskich przepływów stosuje się pojedynczą rurkę pomiarową, na której montowane są cewki wzbudzające i pomiarowe. Ich masa, w stosunku do masy rurki, stanowi istotne ograniczenie konstrukcyjne oraz źródło podatności na zakłócenia. Seria HPC całkowicie eliminuje tę barierę technologiczno–pomiarową. Dzięki zastosowaniu dwóch rurek pomiarowych oraz czterech cewek pomiarowych (zamiast dwóch stosowanych standardowo), przy długości całkowitej zaledwie 150 mm uzyskano dokładność ±0,1% wartości mierzonej dla cieczy, co stanowi unikalne rozwiązanie na rynku.

Przepływomierze HPC charakteryzują się wysoką odpornością mechaniczną, bardzo stabilnym torem pomiarowym oraz rozbudowanymi możliwościami konfiguracji obudowy i sposobu montażu. Dostępne są różne rodzaje przyłączy, w tym procesowe gwintowane oraz wysokociśnieniowe złączki rurowe. Możliwa jest także współpraca z różnymi przetwornikami wyposażonymi w komunikację HART, wyjścia analogowe, impulsowe oraz sygnały statusowe. Urządzenie dostępne jest wyłącznie w wykonaniu z rozdzielnym przetwornikiem pomiarowym.

Główne zalety przepływomierzy serii HPC:

• precyzyjny pomiar bardzo małych przepływów
• unikalna konstrukcja z dwiema rurkami pomiarowymi
• możliwość zastosowania czterech cewek pomiarowych
• wysoka odporność na drgania i zakłócenia
• wytrzymały korpus pomiarowy
• elastyczność wykonania pod kątem sposobu montażu i rodzaju obudowy
• doskonała stabilność punktu zerowego
• pomiar masy, objętości i gęstości medium

Zakresy pomiarowe:

• HPC-S01: 0...20 kg/h
• HPC-S02: 0...50 kg/h
• HPC-S03: 0...160 kg/h

Parametry techniczne

• ciecz: ±0,1% wartości mierzonej ± stabilność zera
• gaz: ±0,5% wartości mierzonej ± stabilność zera
• gęstość cieczy: ±0,005 g/cm³ (z uwzględnieniem kalibracji)
• przyłącza procesowe: G½, ½" NPT(F), Gyrolok® 6/8/10 mm, Swagelok® 6/10/12 mm
• ciśnienie pracy: PN100 / PN320 / PN400
• temperatura medium: –40...+180°C
• temperatura otoczenia: –20...+60°C
• stopień ochrony: IP65 (EN 60529)
• rurki pomiarowe: stal kwasoodporna 1.4571 (316Ti)
• korpus pomiarowy: stal kwasoodporna 1.4404 (316L)
• obudowa: aluminium lub stal kwasoodporna
• Przetwornik i sygnały wyjściowe
• dopuszczenia: ATEX, IECEx
• wyjścia analogowe: 2× 4...20 mA
• komunikacja: HART®
• wyjścia impulsowe i sygnały binarne
• wykonanie wyłącznie z rozdzielnym przetwornikiem

Przepływomierze masowe Coriolisa serii HPC to idealne rozwiązanie w aplikacjach wymagających najwyższej precyzji przy bardzo małych przepływach, w szczególności w przemyśle chemicznym, farmacji, energetyce, laboratoriach oraz wszędzie tam, gdzie kluczowa jest precyzja i stabilność pomiaru.
