Przekaźniki czasowe serii KOL 3.. wykonywane w obudowach o szerokości 17.5mm firmy SAIA-Burgess.

KOL 3.. to seria modułowych (wykonywanych w obudowach o szerokości 17.5mm) przekaźników czasowych przystosowanych do bezpośredniego montażu na szynie 35mm. Ta grupa przekaźników składa się z pięciu typów, oznaczonych jako KOL3... . W jej skład wchodzą następujące urządzenia:

KOL311 - spełniający funkcję opóźnionego załączania,
KOL321 – o funkcji „opóźnione rozłączanie”,
KOL342 – impulsator (generator) symetryczny,
KOL312 – realizujący funkcję opóźnionego rozłączania,

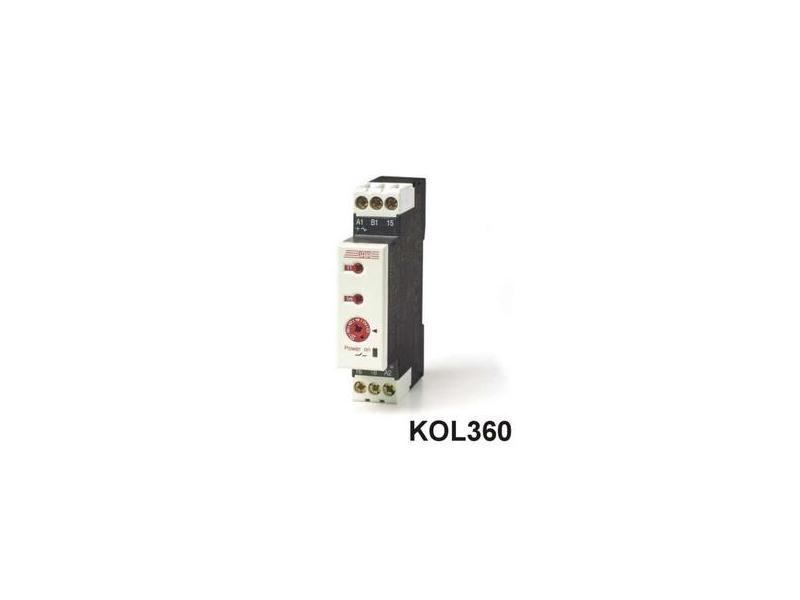

KOL360 – czterofunkcyjny, obejmujący wszystkie wymienione wcześniej funkcje (311, 312, 321, 342).

Przekaźniki KOL3... mają sześć zakresów czasowych: 0.05s...1s, 0.5s...10s, 0.05min...1min, 0.5min...10min, 0.05h...1h, 0.5...10h. Pozwala to na uzyskanie dużej dokładności nastawienia wymaganego czasu opóźnienia niezależnie od tego, czy nastawiany czas ma być rzędu kilku lub kilkunastu sekund, minut czy godzin.

Przekaźniki serii KOL3..., wyposażone są w jeden wykonawczy styk przełączny (1P), natomiast KOL251 ma dwa styki zwierne (2Z). Zdolność łączeniowa dla styków roboczych KOL-i wynosi (zgodnie z normami IEC) Ith=5A przy U=250VAC. Urządzenia te charakteryzują się niskim poziomem emisji oraz wysoką odpornością na zakłócenia elektromagnetyczne - zgodnie z europejskimi normami, określającymi kompatybilność elektromagnetyczną dla aparatury sterowniczej i łączeniowej. Stan pracy przekaźników sygnalizowany jest przez dwukolorową diodę LED. Umożliwia to identyfikację aktualnej fazy (zasilanie, odmierzanie nastawionego czasu, wyjście w stanie aktywnym) w jakiej znajduje się urządzenie.

KOL-e mogą pracować w zakresie temperatur od –20oC do +50oC i przystosowane są nie tylko do zastosowań w standardowych instalacjach, ale również tam, gdzie warunki pracy są bardziej wymagające – na przykład w środowisku morskim (certyfikat Germanisher Lloyd).

Wszystkie przekaźniki są wyposażone w układ umożliwiający pracę w zakresie napięć 24...48VDC oraz 24...240VAC. Niezależnie od tego, czy jest to napięcie stałe czy zmienne, jest ono dołączane do tych samych zacisków A1-A2. Dzięki temu znacznie ułatwiono obsługę przez wyeliminowanie kłopotliwego przełączania przewodów zasilających. Cecha ta pozwala również na wyeliminowanie pomyłek przy podłączaniu przewodów zasilających oraz uwalnia od konieczności pamiętania o tym.

Kolejną istotną, a może nawet najistotniejszą korzyścią wynikającą z uniwersalności zasilania przekaźników serii KOL, jest ich odporność na zmiany (wahania) napięcia zasilającego. To niekorzystne zjawisko w szczególności ma miejsce w instalacjach, gdzie do tego samego źródła zasilania dołączonych jest kilka odbiorników, które są włączane i wyłączane podczas pracy innych urządzeń – często taka właśnie sytuacja ma miejsce w zakładach przemysłowych. Występowanie tego niekorzystnego zjawiska jest doskonale znane nie tylko specjalistom-elektrykom, ale również użytkownikom sprzętu gospodarstwa domowego, czyli nam wszystkim. Z pewnością każdy miał okazję zaobserwować chwilowe zmiany intensywności oświetlenia w momencie włączenia termy, żelazka, piecyka czy pralki. To właśnie chwilowy spadek napięcia zasilania, spowodowany przeciążeniem domowej instalacji elektrycznej jest odpowiedzialny za występowania tego zjawiska.

Do atutów pozatechnicznych przekaźników czasowych serii KOL, istotnych z punktu widzenia łatwości obsługi, należy z pewnością zaliczyć umieszczenie (nadrukowanie) niezbędnych danych technicznych i schematu połączeń elektrycznych na obudowie każdego przekaźnika. Umożliwia to nie tylko identyfikację funkcji, ale również właściwe podłączenie urządzenia bez konieczności korzystania z instrukcji obsługi. Nie bez znaczenia jest również dobór – charakterystycznej nie tylko dla KOL-i, ale dla wszystkich przekaźników firmy SAIA-Burgess – kontrastowej kolorystyki (biało-czerwono-czarnej), zapewniającej dobrą widoczność opisów i czytelność oznaczeń oraz mającej wpływ na walory estetyczno-wizualne urządzeń.
