Przetwornik APM-1 do pomiaru wartości pH i ORP APM-1

Przetwornik APM-1 firmy KOBOLD jest uniwersalnym, kompaktowym urządzeniem przeznaczonym do ciągłego pomiaru, monitorowania oraz regulacji wartości pH i potencjału Redox (ORP) w procesach przemysłowych. Urządzenie może również przetwarzać sygnały temperatury oraz standardowe sygnały analogowe, co czyni je wszechstronnym elementem systemów automatyki procesowej.

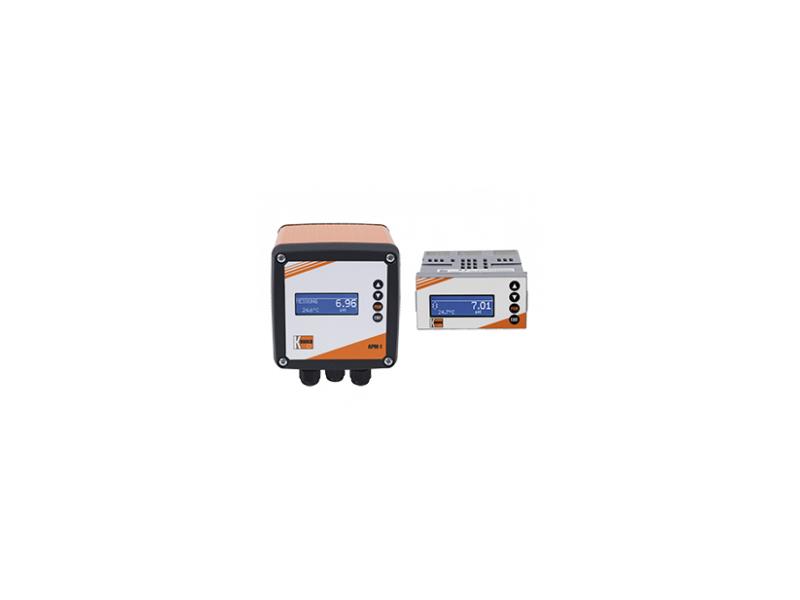

APM-1 dostępny jest w wersji do montażu panelowego lub jako wykonanie polowe, dzięki czemu może być stosowany zarówno w szafach sterowniczych, jak i bezpośrednio na obiekcie. Czytelny graficzny wyświetlacz z podświetleniem umożliwia jednoczesną prezentację do trzech wartości pomiarowych, trendów oraz bargrafów, zapewniając szybki i intuicyjny podgląd parametrów procesu.

Urządzenie obsługuje czujniki pH, Redox oraz temperatury (Pt100 / Pt1000), a także standardowe sygnały analogowe. Zintegrowany moduł matematyczny i logiczny pozwala na realizację zaawansowanych funkcji obliczeniowych, sterujących i alarmowych. Konfiguracja odbywa się lokalnie za pomocą klawiatury lub zdalnie poprzez oprogramowanie PC.

Dzięki modułowej konstrukcji APM-1 może być rozbudowany o dodatkowe wejścia, wyjścia analogowe, przekaźniki, interfejsy komunikacyjne (RS485, Profibus) oraz rejestrator danych. Urządzenie znajduje zastosowanie m.in. w uzdatnianiu wody, oczyszczalniach ścieków, przemyśle chemicznym, spożywczym i farmaceutycznym.

Główne zalety przetwornika APM-1:

• jednoczesny pomiar i regulacja pH oraz Redox
• obsługa czujników temperatury Pt100 / Pt1000
• kompaktowa konstrukcja (montaż panelowy lub polowy)
• czytelny graficzny wyświetlacz z podświetleniem
• możliwość wyświetlania trendów i bargrafów
• moduł matematyczny i logiczny
• swobodna konfiguracja lokalna lub z poziomu PC
• możliwość rozbudowy o moduły rozszerzające
• szerokie możliwości komunikacji z systemami automatyki

Podstawowe dane techniczne:

• Zakres pomiarowy pH: –2 ... +16
• Zakres pomiarowy Redox: –1500 ... +1500 mV
• Zakres temperatury (Pt100 / Pt1000): –50 ... +250 °C
• Wejścia standardowe:
  - 1 × pH lub Redox
  - 1 × temperatura / rezystancja / sygnał standardowy
  - 2 × wejścia binarne
• Wyjścia standardowe:
  - 2 × przekaźnik (SPDT)
• zasilanie czujników: 17 VDC
• Wyświetlacz: graficzny, podświetlany (do 3 wartości jednocześnie)
• Obudowa: do zabudowy panelowej lub obudowa polowa
• Programowanie: klawiatura lub oprogramowanie PC
• Opcje i rozszerzenia:
  - wyjścia analogowe 0(4)...20 mA / 0...10 V
  - dodatkowe przekaźniki (mechaniczne lub półprzewodnikowe)
  - interfejs komunikacyjny RS485 (Modbus)
  - Profibus
  - rejestrator danych z zegarem czasu rzeczywistego
  - dodatkowe zasilanie czujników
