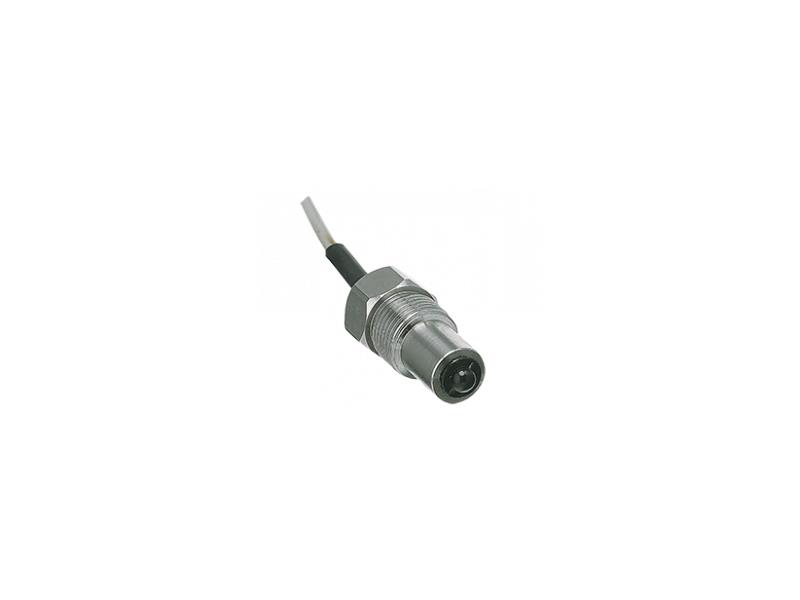

Optyczny sygnalizator poziomu OPT

Optyczny sygnalizator poziomu OPT firmy KOBOLD przeznaczony jest do precyzyjnej i niezawodnej detekcji obecności cieczy w zbiornikach, rurociągach oraz niewielkich komorach procesowych. Urządzenie wykorzystuje zasadę optyczną opartą na załamaniu światła, dzięki czemu możliwa jest szybka i bezkontaktowa sygnalizacja poziomu medium, bez elementów ruchomych.

Czujnik składa się z półkulistej końcówki wykonanej z tworzywa optycznego, w której umieszczono diodę podczerwoną (nadajnik) oraz element odbiorczy. Gdy końcówka czujnika znajduje się w powietrzu, światło jest całkowicie odbijane do odbiornika. Po zanurzeniu w cieczy zmienia się współczynnik załamania światła, a większość promieniowania ucieka do medium, co powoduje przełączenie wyjścia. Takie rozwiązanie zapewnia bardzo małą histerezę oraz wysoką powtarzalność sygnału.

Dzięki bardzo kompaktowej konstrukcji sygnalizator OPT idealnie nadaje się do zastosowań w małych zbiornikach oraz wszędzie tam, gdzie montaż klasycznych czujników poziomu jest utrudniony. Brak elementów mechanicznych sprawia, że czujnik jest odporny na zużycie, wibracje oraz zmiany położenia.

Obudowa dostępna jest w wersji z polipropylenu lub stali nierdzewnej, co pozwala na dopasowanie urządzenia do różnych warunków środowiskowych i mediów. Sygnalizator przeznaczony jest głównie do cieczy przezroczystych.

Główne zalety sygnalizatora OPT:

• optyczna, bezkontaktowa zasada działania
• brak części ruchomych
• bardzo mała histereza przełączania
• wysoka powtarzalność sygnalizacji
• szybki czas reakcji
• kompaktowe wymiary
• możliwość montażu w małych zbiornikach
• wysoka odporność na zużycie i wibracje

Podstawowe dane techniczne:

• medium: ciecze (głównie przezroczyste)
• zestyk progowy: 1 × wyjście typu otwarty kolektor
• powtarzalność: ±1 mm
• maksymalne ciśnienie robocze: 10 bar
• maksymalna temperatura medium: 80 °C
• przyłącza procesowe: R ½" zewnętrzny, M14
• materiały wykonania:
  - korpus: polipropylen lub stal nierdzewna
• element optyczny (sensor): polisulfon
• stopień ochrony: IP68 / NEMA 6
• zasilanie i wyjście:
  -wersje PNP lub NPN, otwarty kolektor (w zależności od wykonania)

Sygnalizatory poziomu OPT znajdują zastosowanie m.in. w:

• monitoringu wycieków i ochronie przed suchobiegiem,
• małych zbiornikach procesowych,
• automatach vendingowych i dozujących,
• przemyśle motoryzacyjnym,
• technologii medycznej,
• aplikacjach, gdzie wymagana jest szybka i precyzyjna sygnalizacja obecności cieczy.
