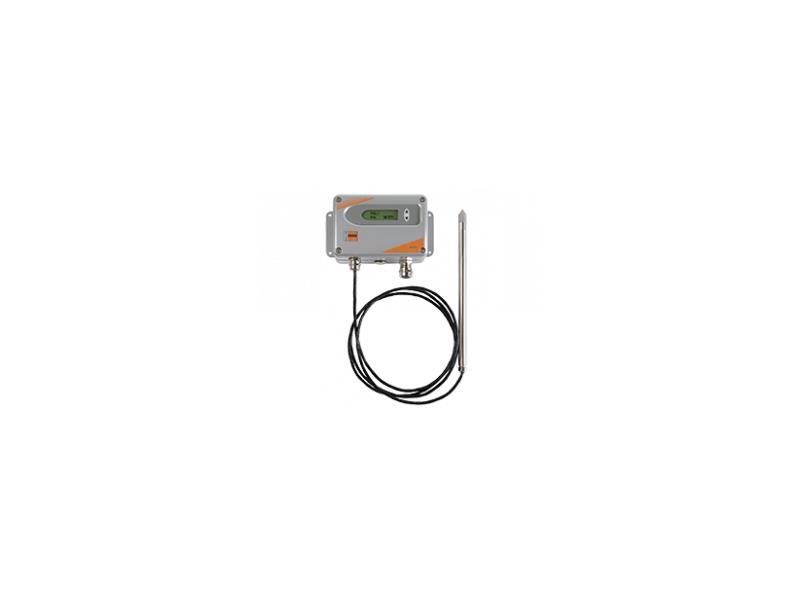

Przetwornik wilgotności i temperatury AFK-E

Przetwornik AFK-E firmy KOBOLD przeznaczony jest do precyzyjnego i długoterminowo stabilnego pomiaru wilgotności względnej oraz temperatury w wymagających aplikacjach przemysłowych. Urządzenie pracuje w oparciu o pojemnościową metodę pomiaru wilgotności, zapewniającą wysoką dokładność, minimalną histerezę oraz dużą odporność chemiczną elementu czujnikowego.

Zakres pomiarowy obejmuje 0...100 % rF oraz –40...+180 °C, dzięki czemu AFK-E może być stosowany zarówno w typowych aplikacjach HVAC, jak i w procesach suszenia, magazynowania czy technologii przemysłowej o podwyższonych temperaturach. Czujnik temperatury wykonany jest w technologii Pt1000 (klasa A) i umożliwia dokładny pomiar oraz kompensację temperaturową wilgotności.

Przetwornik oferuje konfigurowalne wyjścia analogowe (0...5 V, 0...10 V, 4...20 mA), które mogą być skalowane i przypisywane do mierzonych lub obliczanych wielkości. Konfiguracja realizowana jest za pomocą oprogramowania PC poprzez interfejs komunikacyjny. Opcjonalnie dostępny jest wyświetlacz LCD, umożliwiający lokalny odczyt wartości.

Oprócz wilgotności względnej i temperatury, AFK-E może obliczać i udostępniać dodatkowe parametry psychrometryczne, takie jak punkt rosy, temperatura zamarzania, wilgotność bezwzględna, entalpia, ciśnienie cząstkowe pary wodnej czy współczynnik mieszania, co pozwala na szerokie zastosowanie w systemach monitoringu procesów.

Dostępne są również wersje ciśnieniowe do 15 bar oraz wykonania z powłoką ochronną czujnika, przeznaczone do atmosfer agresywnych i silnie zanieczyszczonych.

Główne zalety przetwornika AFK-E:

• jednoczesny pomiar wilgotności i temperatury
• pojemnościowy czujnik wilgotności o wysokiej stabilności długoterminowej
• bardzo szeroki zakres temperatur do +180 °C
• wysoka dokładność pomiarowa
• możliwość obliczania parametrów psychrometrycznych
• konfigurowalne wyjścia analogowe
• opcjonalny wyświetlacz lokalny
• możliwość pracy w wersji ciśnieniowej
• odporność na chemikalia (opcjonalna powłoka czujnika)

Podstawowe dane techniczne:

• Zakres pomiaru wilgotności: 0 ... 100 % rF
• Zakres pomiaru temperatury: –40 ... +180 °C
• Dokładność wilgotności: ±2 % rF (0 ... 90 % rF)
• Dokładność temperatury: ±0,2 °C
• Maks. ciśnienie robocze: do 15 bar (wersja ciśnieniowa)
• Temperatura pracy:
  - obudowa: –40 ... +60 °C
  - czujnik: –40 ... +180 °C
• Wyjścia sygnałowe: 0...5 V, 0...10 V, 4...20 mA
• Zasilanie: SELV 8...35 VDC / 12...30 VAC
• Stopień ochrony: IP65

Dostępne funkcje obliczeniowe (opcje):

• temperatura punktu rosy
• temperatura zamarzania
• wilgotność bezwzględna
• temperatura mokrego termometru
• entalpia pary wodnej
• ciśnienie cząstkowe pary wodnej
• współczynnik mieszania
