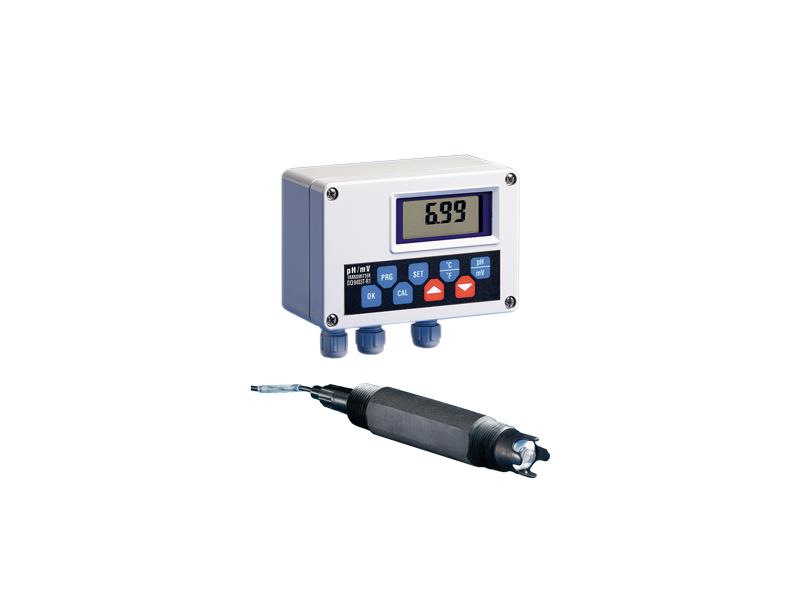

Przetworniki pH i redox DO9403T-R1

Przetworniki pH i ORP DO9403T-R1

Przetworniki ph DO9403T-R1
Producent:
Delta Ohm
Numer katalogowy:
DO9403T-R1

Przetworniki pH i redox DO9403T-R1 to elektroniczne przetworniki, kontrolery i sterowniki do pomiaru i wyświetlania i regulacji poziomu pH i potencjału redox (ORP) w instalacjach przemysłowych. Nasze przetworniki przeznaczone są głównie do stosowania w instalacjach i urządzeniach przeznaczonych do oczyszczania i przygotowywania wody (oczyszczalnie ścieków, stacje przygotowania wody, itp.). Przetworniki mierzą pH i redox za pomocą zewnętrznej elektrody, a następnie przekształcają zmierzoną wartość pH lub redox (ORP) na liniowy sygnał prądowy 4...20mA. Elektroda jest automatycznie skompensowana temperaturowo. Wejście pomiarowe jest izolowane galwanicznie od wyjścia. Wyświetlacz LCD przetwornika pH/redox pozwala na podgląd parametrów mierzonych i pomocniczych. Budowa i użyte składniki czynią, że przetworniki pH/redox są dokładnymi i niezawodnymi przyrządami, zapewniając ich długą żywotność.

Przetworniki pH/redox współpracują z elektrodami pH lub redox (ORP) oraz czujnikami temperatury typu Pt100 podłączonymi 2/4- przewodowo. Przetwornik DO9403T-R1 przeznaczony jest do montażu ściennego.

Dobór odpowiedniej elektrody do pomiaru pH/redox.

Podstawą prawidłowego działania układu pomiaru i regulacji pH jest dobór odpowiedniej elektrody pH. Elektroda pH powinna być dobrana do rodzaj medium, jego temperatury oraz ciśnienia. Ważnym etapem doboru elektrody pH jest wybór odpowiedniego rodzaju diafragmy. Im bardziej przepuszczalna jest diafragma, tym bardziej stabilny jest potencjał elektrody odniesienia. Diafragma jest połączeniem elektrody odniesienia z elektrodą pomiarową, która zapewnia połączenie między tymi elementami (nie może ulec zatkaniu). Jeśli mamy do czynienia z czystym medium, takim jak np. woda pitna wtedy właściwym wyborem będzie pojedyncza diafragma ceramiczna. Dla cięższych mediów pomiarowych, ale ciągle klarownych i niezanieczyszczonych można zastosować potrójną diafragmę ceramiczną. Zastosowanie tego typu diafragmy w zanieczyszczonym medium będzie kończyło się jej szybkim zatkaniem. Dlatego dla mediów zanieczyszczonych, które mogą zawierać cząstki stałe stosuje się diafragmy w postaci pierścienia teflonowego lub też diafragmy otworowe (np. elektrody KPI10 i KPI11). W takim przypadku częściowe zabrudzenie membrany nie będzie prowadziło do przerwania połączenia pomiędzy elektrodą pomiarową, a elektrodą odniesienia. Również nie należy stosować diafragmy teflonowej do mediów czystych, ponieważ powierzchnia dyfundowania elektrolitu do medium jest znacznie większa, co będzie skutkowało szybszym jego wyczerpaniem, skracając jednocześnie żywotność elektrody pH.

Ważymy elementem przy pomiarze pH jest kompensacja temperatury mierzonego medium. Wartość mierzonego pH bardzo zależy od temperatury, dlatego w procesach, gdzie temperatura jest zmienna należy stosować kompensację temperatury. Temperatura mierzonego medium może być kompensowana za pomocą zintegrowanego z elektrodą czujnika temperatury lub zewnętrznego czujnika temperatury (Pt100). W sytuacji, gdy temperatura medium jest stała i nie zmienia się podczas procesu, to można ustawić w przetworniku stałą temperaturę kompensacji (np. na +23°C). Dla cieczy o 7pH temperatura nie ma wpływu na jego pomiar. Podczas doboru elektrody pH trzeba również brać pod uwagę ciśnienie i temperaturę procesu oraz sposób montażu.

Zalecenia montażowe elektrody do pomiaru pH/redox.

Aby zapewnić dużą żywotność elektrody musi być ona odpowiednio zamontowana i eksploatowana:

  • Elektroda pH powinna być zamontowana w odpowiedniej pozycji, max odchylenie od pionu to 0...35°.
  • Elektroda pH powinna być wyposażona w odpowiednie uchwytach i osłony, umożliwiające uszczelnienie i czyszczenie elektrody.
  • Elektroda pH powinna być okresowo kalibrowana. Nasze przetworniki umożliwiają kalibrację elektrody w dwu punktach. Kalibrację elektrody pH przeprowadza dla całego układu pomiarowego (razem z przewodem i przetwornikiem (regulatorem) pH). Kalibrację pH przeprowadza się przy pomocy odpowiednich roztworów buforowych pH.
  • Elektrodę pH należy zabezpieczyć przed wyschnięciem, nie można dopuścić do wyschnięcia elektrody pH. Dlatego elektrody pH powinny być przechowywane w zbiorniczkach z ciekłym KCl. W ten sposób elektrody są pakowane fabrycznie. Wyschnięcie elektrody może prowadzić nawet do pęknięcia szkła. W przypadku krótkotrwałego wyschnięcia możliwe jest przywrócenie właściwości elektrodzie pH poprzez zanurzenie jej w roztworze KCl na okres ok. 24 godzin.
  • Elektrody pH muszą być okresowo czyszczone. Nie wolno doprowadzić do zatkania diafragmy, a czyszczenie powinno odbywać się przy pomocy środka czyszczącego i miękkiej szmatki. Części pomiarowej elektrody nie należy dotykać ręką. Ciężkie zanieczyszczenia można usuwać związkami zawierającymi pepsyny lub rozcieńczonym 3 molowym kwasem solnym. Nie wolno usuwać zanieczyszczeń za pomocą ostrych narzędzi. Po wyczyszczeniu elektrodę należy opłukać wodą destylowaną i ponownie skalibrować razem z całym układem pomiarowym.

Elektrody pH podlegają procesom naturalnego zużycia i muszą być okresowo wymieniane. Na żywotność elektrody ma wpływ bardzo wiele czynników, dlatego nie jest możliwe dokładne określenie czasu żywotności elektrody pH w danym procesie technologicznym. Żywotność elektrody można przedłużyć stosując się do powyższych zasad.

Sposób zamawiania przetwornika pH:

DO9403T-R1: Pasywny lub aktywny przetwornik pH/redox, sygnał wyjściowy 4...20mA, zasilanie 24VAC, wymiary 120x80x56mm. Napięcie zasilania należy podać podczas zamawiania.
Opcjonalne wyposażenie:

  • CP5: Przewód podłączeniowy L=5m ze złączem S7 z jednej strony i wolnymi końcami z drugiej.
  • CP5/10: Przewód podłączeniowy L=10m ze złączem S7 z jednej strony i wolnymi końcami z drugiej.
  • KPI 10: Elektroda przemysłowa, przyłącze S7 PG13.5, obudowa szklana, Ag/AgCl nasycony KCI, ∅12x120mm, temperatura 0...130°C, część montażowa wykonana z porowatego teflonu.
  • KPI 11: Elektroda przemysłowa, przyłącze S7 PG13.5, obudowa z rytonu, Ag/AgCl nasycony KCI, ∅12x120mm, temperatura 0...100°C, część montażowa wykonana z teflonu.
  • KPI 12: Elektroda platynowa do pomiaru redox, przyłącze S7 PG13.5, ciśnienie do 6bar.
  • KPI 13: Elektroda platynowa do pomiaru redox, przyłącze S7 PG13.5, obudowa z rytonu.



Zobacz pozostałe nasze elektroniczne przetworniki ph i redox na naszej stronie pod adresem http://acse.pl.
