Rotametr -/sygnalizator SWK

Rotametr SWK firmy KOBOLD jest kompaktowym przepływomierzem o zmiennym przekroju, przeznaczonym do wizualnego wskazania oraz sygnalizacji niskich przepływów cieczy, w szczególności wody. Urządzenie pracuje w oparciu o zasadę zawieszonego pływaka, jednak w odróżnieniu od klasycznych rotametrów nie wykorzystuje stożkowej rurki pomiarowej. Pływak porusza się osiowo w cylindrycznym kanale przeciwko sile sprężyny, a jego położenie odpowiada aktualnej wartości przepływu.

W pływaku umieszczony jest magnes trwały, który bezkontaktowo steruje kontaktronem (reed) zamontowanym poza strefą medium. Takie rozwiązanie zapewnia wysoką niezawodność pracy oraz odporność na zużycie. Odczyt przepływu realizowany jest za pomocą czytelnej skali, a opcjonalny zestyk progowy umożliwia realizację funkcji monitoringu i alarmu minimalnego lub maksymalnego przepływu.

Dzięki bardzo małym wymiarom, możliwości montażu w dowolnej pozycji oraz odporności na wysokie ciśnienia, rotametry SWK doskonale sprawdzają się w aplikacjach o ograniczonej przestrzeni montażowej, takich jak układy smarowania, chłodzenia czy obwody pomocnicze maszyn. Dostępność wersji wykonanych z mosiądzu, stali nierdzewnej lub PVC pozwala na dopasowanie urządzenia do różnych mediów i warunków pracy.

Główne zalety rotametrów SWK:

• kompaktowa konstrukcja do bardzo małych przepływów
• zasada pływaka ze sprężyną
• możliwość jednoczesnego wskazania i sygnalizacji przepływu
• bezkontaktowy zestyk kontaktronowy
• montaż w dowolnej pozycji
• odporność na bardzo wysokie ciśnienia
• szeroki wybór materiałów wykonania

Podstawowe parametry techniczne:

• zakres pomiarowy / sygnalizacji: 0,05–0,1 ... 13–24 l/min (woda)
• dokładność wskazania: ±4% pełnej skali
• powtarzalność sygnalizacji: ≤ ±2,5% pełnej skali
• maksymalne ciśnienie robocze:
  - do 250 bar (mosiądz, stal nierdzewna)
  - do 6 bar (PVC)
• maksymalna temperatura medium:
  - 100°C (mosiądz, stal nierdzewna)
  - 60°C (PVC)
• przyłącze procesowe: G ½ wewnętrzny

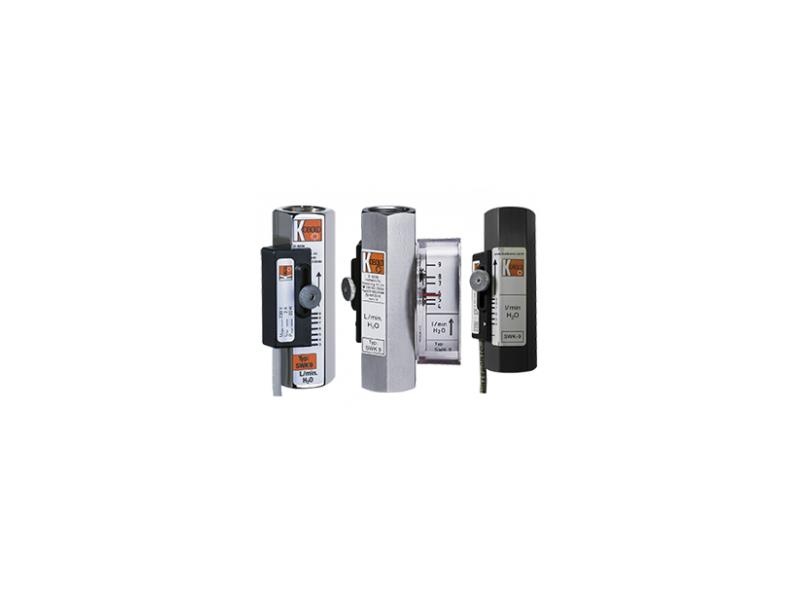

• materiały wykonania:

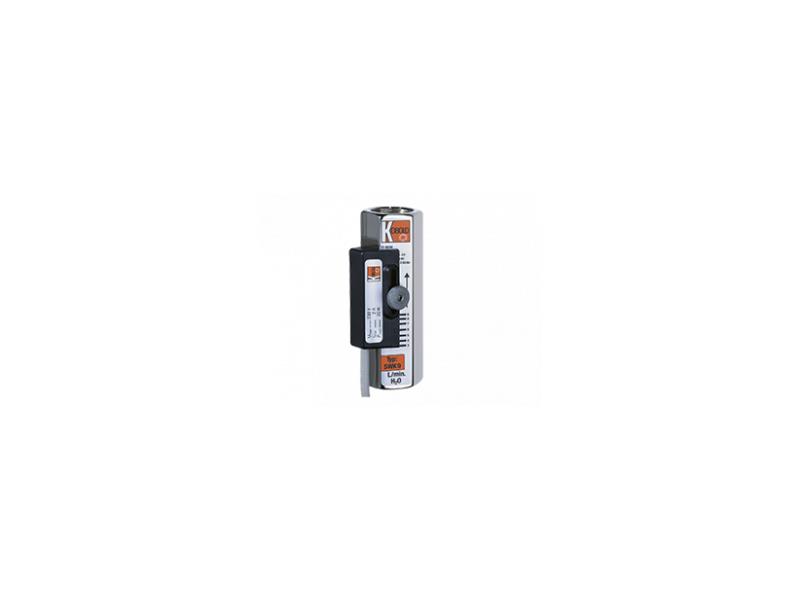

  - mosiądz niklowany (SWK-1)

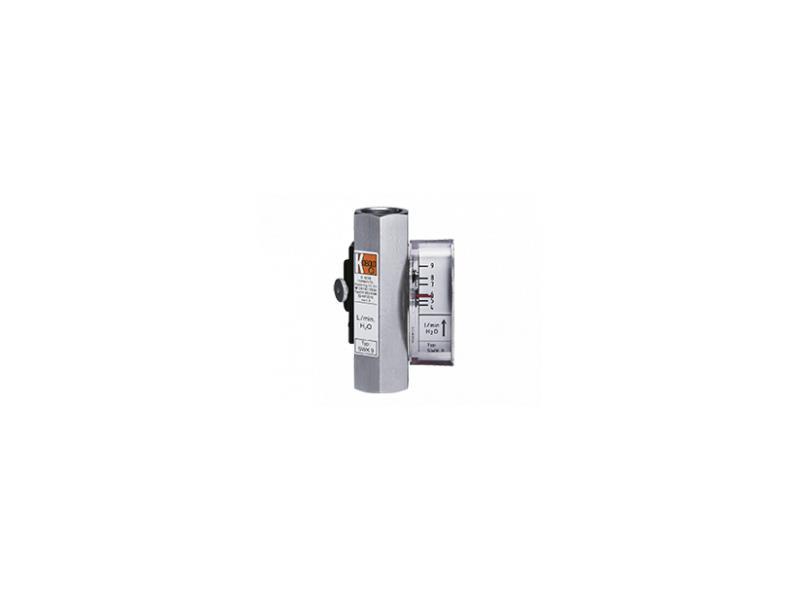

  - stal nierdzewna 1.4301 (SWK-2)

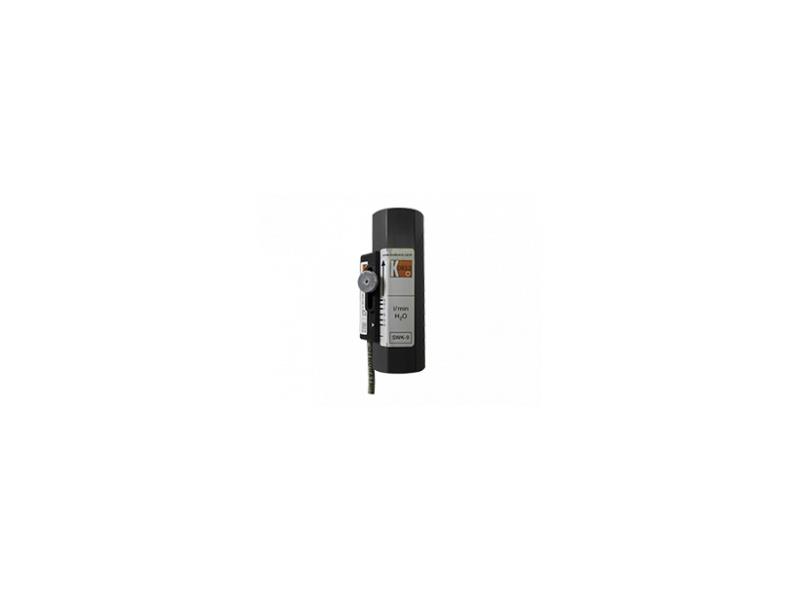

  - PVC (SWK-13)
• zestyk progowy:
  - kontaktron bistabilny NO
  - opcjonalnie zestyk przełączny (NO/NC)
• obciążalność styku:
  - max. 230 VAC/DC, 3 A, 60 VA
• stopień ochrony:
  - IP68 (zestyk)
  - IP54 (wskaźnik)

Rotametry i sygnalizatory przepływu SWK znajdują zastosowanie m.in. w:

• układach smarowania i chłodzenia,
• obrabiarkach i maszynach produkcyjnych,
• instalacjach hydraulicznych i pomocniczych,
• systemach spawalniczych i piecach indukcyjnych,
• monitoringu przepływu wody w aplikacjach przemysłowych.
