Przepływomierz elektromagnetyczny z IO-Link - MIS

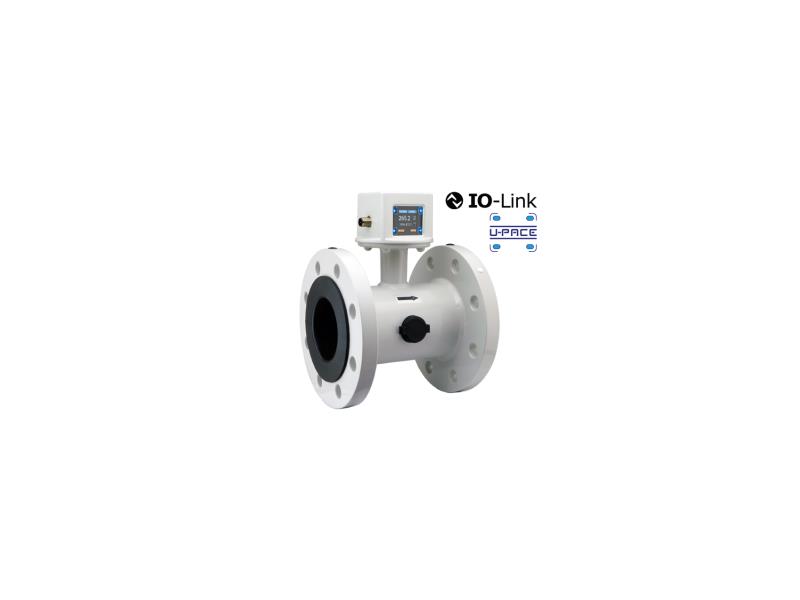

Przepływomierz elektromagnetyczny MIS firmy KOBOLD przeznaczony jest do ciągłego pomiaru i monitorowania średnich przepływów cieczy przewodzących w rurociągach. Urządzenie pracuje w oparciu o zasadę indukcji elektromagnetycznej zgodnie z prawem Faradaya, w którym napięcie indukowane w przewodniku poruszającym się w polu magnetycznym jest proporcjonalne do prędkości przepływu medium.

Ciecz przepływająca przez czujnik pełni rolę przewodnika, a napięcie indukowane jest odbierane przez elektrody pomiarowe mające bezpośredni kontakt z medium. Na tej podstawie elektronika przelicza sygnał na wartość objętościowego przepływu. Pomiar jest niezależny od gęstości, lepkości oraz temperatury medium.

Przepływomierz MIS wyposażony jest w uniwersalną elektronikę U-PACE, która umożliwia realizację funkcji pomiarowych, transmisyjnych oraz dozujących. Standardowo dostępny jest kolorowy wyświetlacz TFT, który może być obracany skokowo co 90°, co ułatwia obsługę i odczyt danych niezależnie od pozycji montażu. Obsługa odbywa się za pomocą pojemnościowych przycisków dotykowych, także w rękawicach ochronnych.

Urządzenie umożliwia dwukierunkowy pomiar przepływu, zliczanie objętości całkowitej i częściowej oraz integrację z systemami automatyki dzięki interfejsowi IO-Link. Dwa wyjścia sygnałowe mogą być dowolnie konfigurowane jako analogowe, impulsowe, częstotliwościowe lub alarmowe.

Główne zalety przepływomierza MIS:

• pomiar przepływu cieczy przewodzących metodą elektromagnetyczną
• wysoka dokładność pomiaru
• dwukierunkowy pomiar przepływu
• kolorowy, wieloparametrowy wyświetlacz TFT obracany co 90°
• intuicyjna obsługa przy pomocy dotykowych pól sterujących
• 2 konfigurowalne wyjścia sygnałowe
• funkcja dozowania z wejściem sterującym
• licznik całkowity i kasowalny licznik częściowy
• komunikacja IO-Link
• możliwość obsługi w rękawicach ochronnych

Dane techniczne:

• Metoda pomiaru: elektromagnetyczna
• Zakresy pomiarowe:
  - 0,6 ... 160 m³/h
  - 1 ... 250 m³/h
• Dokładność: ±(0,5% wartości mierzonej + 0,5% pełnego zakresu)
• Maksymalne ciśnienie robocze: 16 bar
• Maksymalna temperatura medium: +70 °C
• Minimalna przewodność medium: ≥ 20 µS/cm
• Lepkość medium: do 70 cP
• Pomiar: dwukierunkowy
• Przyłącze procesowe: kołnierzowe (DN50 ... DN200, ASME 2" ... 8")
• Przyłącze procesowe: stal malowana
• Wykładzina: NBR (inne materiały na życzenie)
• Elektrody: Hastelloy®
• Wyjścia:
  - 2 × analogowe (0/4...20 mA lub 0...10 V)
  - wyjścia impulsowe
  - wyjścia częstotliwościowe
  - wyjścia alarmowe
• Wejście: 1 × wejście sterujące (np. funkcja dozowania)
• Komunikacja: IO-Link
• Zasilanie: 19...30 VDC

Zastosowania:

• uzdatnianie i dystrybucja wody
• sieci wodociągowe i monitoring strat
• oczyszczalnie ścieków
• systemy filtracji i membranowe
• aplikacje przemysłowe wymagające pomiaru i dozowania cieczy przewodzących
