Wirnikowy sygnalizator materiałów sypkich

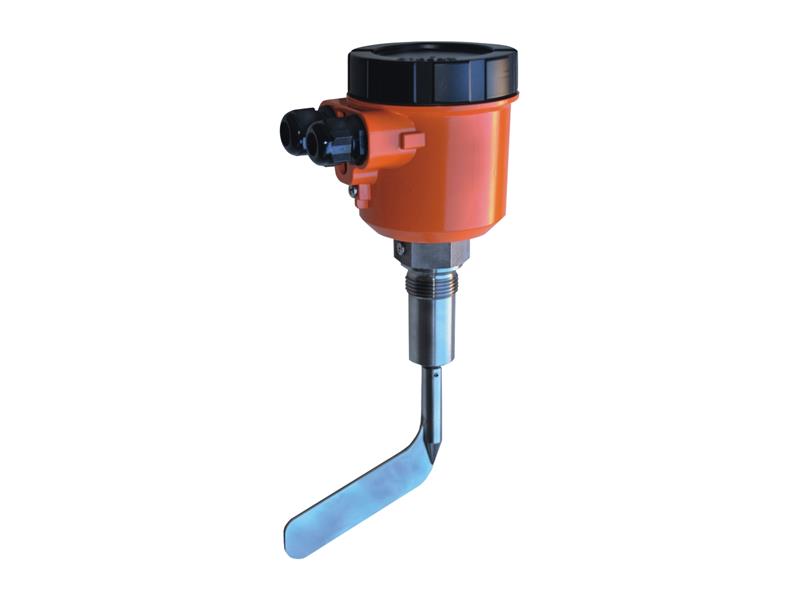

Wirnikowy sygnalizator poziomu NIR przeznaczony jest do monitorowania poziomu materiałów sypkich w silosach, zbiornikach i lejach, niezależnie od wilgotności oraz przewodności produktu. Urządzenie może pracować jako czujnik poziomu maksymalnego lub minimalnego oraz jest dostępne w wielu wykonaniach mechanicznych, co umożliwia jego dopasowanie do różnych rodzajów materiałów i instalacji. Dzięki solidnej konstrukcji, obudowie z aluminium oraz elementom mającym kontakt z medium wykonanym ze stali nierdzewnej, sygnalizator NIR przystosowany jest do pracy w przemysłowych, często wymagających warunkach.

Sygnalizator poziomu NIR działa w oparciu o zasadę obrotowej łopatki napędzanej synchronicznym silnikiem. W normalnych warunkach łopatka obraca się swobodnie. Po osiągnięciu zaprogramowanego poziomu materiał sypki blokuje jej ruch, co powoduje przemieszczenie silnika na osi wychylnej i przełączenie mikroprzełączników. Jeden z nich wyłącza napęd, natomiast drugi generuje sygnał sygnalizacyjny poziomu. Po obniżeniu poziomu materiału łopatka odzyskuje swobodę obrotu, sprężyna przywraca mechanizm do położenia początkowego, a urządzenie automatycznie wznawia pracę. Czułość przełączania może być regulowana w trzech poziomach, co umożliwia dostosowanie do materiałów o różnej gęstości nasypowej.

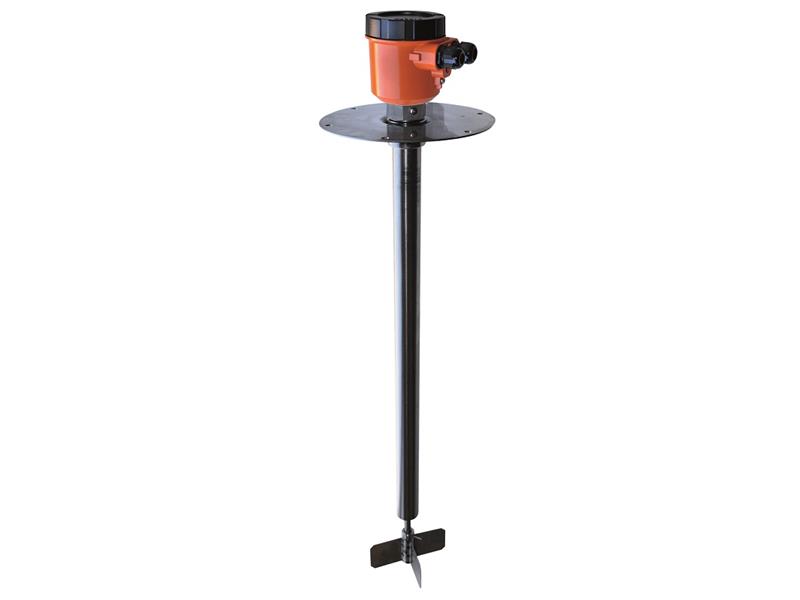

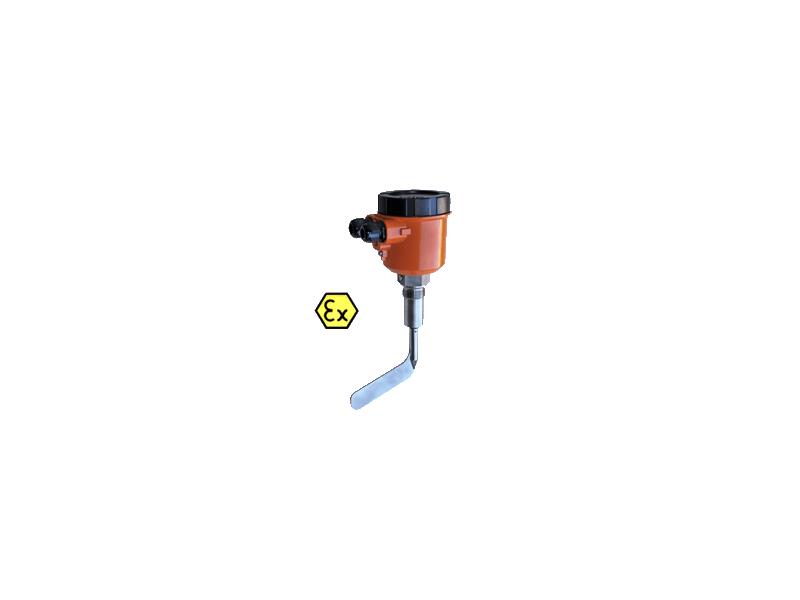

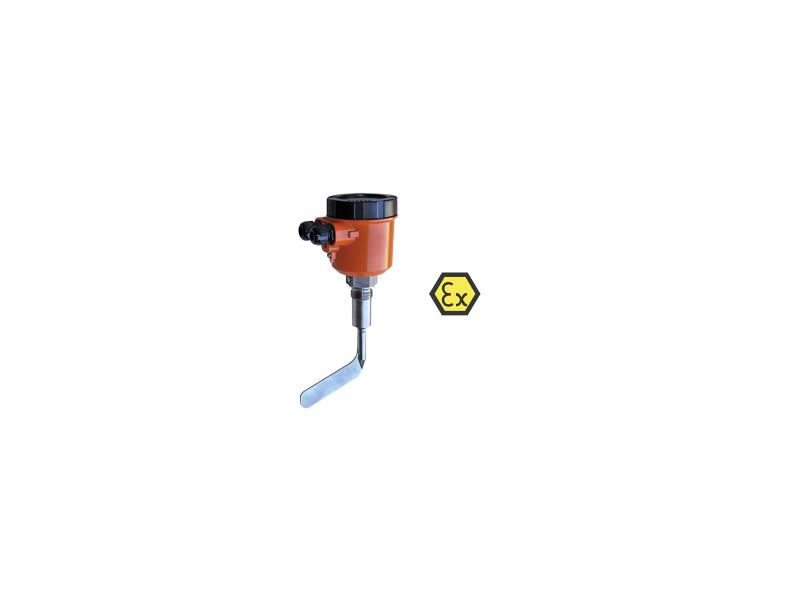

Sygnalizatory dostępne są w wersjach z przyłączem gwintowym lub kołnierzowym, z możliwością zastosowania przedłużeń wału do 4 m oraz wersji z linką dla bardzo wysokich zbiorników. Różne kształty łopatek umożliwiają optymalne dopasowanie do właściwości medium (m.in. materiały lekkie, ciężkie, sypkie, granulaty). Dostępne jest również wykonanie z dopuszczeniem ATEX, przystosowane do pracy w strefach zagrożonych wybuchem pyłów (strefa 21/22).

Główne zalety sygnalizatorów poziomu NIR:

• niezawodna praca dla proszków, granulatów i innych materiałów sypkich
• brak wpływu wilgotności i przewodności medium
• solidna, wytrzymała konstrukcja przemysłowa
• regulowana czułość przełączania w trzech poziomach
• różne kształty łopatek dla optymalizacji pracy w zależności od medium
• możliwość wydłużenia wałka do 4 m lub zastosowania linki stalowej
• wykonania ATEX do pracy w strefach zagrożonych wybuchem pyłów
• obudowa obracana o 360° dla wygody instalacji

Podstawowe parametry techniczne

• temperatura pracy medium: –20...+90°C (wersja wysokotemperaturowa do +200°C)
• ciśnienie pracy: –0,5...+0,5 bar
• maksymalny rozmiar ziarna: 50 mm
• minimalna gęstość materiału: od 0,038 g/cm³ w zależności od łopatki i czułości
• zasilanie: 24 VDC, 24/48/110/230 VAC, 50/60 Hz
• pobór mocy: do 2 VA
• zestyk: mikroprzełącznik SPDT, do 250 VAC / 2 A
• stopień ochrony: IP66
• przyłącza procesowe: G1, G1¼, G1½ oraz kołnierze 110 i 200 mm
• materiały: obudowa aluminium malowane proszkowo, części kontaktowe stal nierdzewna

Sygnalizatory poziomu NIR idealnie sprawdzają się w przemyśle cementowym, spożywczym, chemicznym, przetwórstwa tworzyw sztucznych oraz wszędzie tam, gdzie wymagane jest niezawodne i proste w obsłudze monitorowanie poziomu materiałów sypkich.
