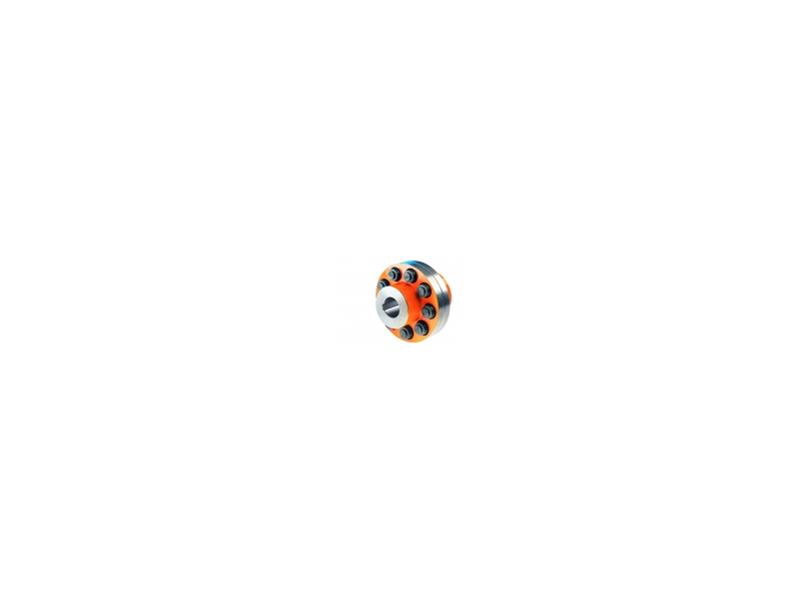

Sprzęgła Elastyczne Orpex

Elastyczne sprzęgła ORPEX stosowane są jako sprzęgła wyrównawcze tam, gdzie wymagane jest bezwzględnie niezawodne przenoszenie momentu obrotowego. Znajdują one szeroki zakres zastosowania. Dzięki 26 wielkościom sprzęgła pokrywają zakres momentu obrotowego od 200 Nm do 1 300 000 Nm. Połówki sprzęgła w wersji WN wykonane są z żeliwa szarego, natomiast wykonanie WS jest ze stali i umożliwia zastosowanie przy wysokich prędkościach. Elementy elastyczne wykonane są w postaci beczkowatych tulei (zderzaków), umieszczonych ruchomo w otworach piasty sprzęgła, przez co umożliwiają wyrównanie kątowych, promieniowych i osiowych przesunięć łączonych wałów. Sprzęgło tłumi uderzenia momentu obrotowego i przenosi krytyczne momenty obrotowe. Sprzęgła ORPEX zapewniają bezpieczeństwo eksploatacji do wysokości momentu zniszczeniowego elementów metalowych, wynoszącego wielokrotność dopuszczalnego momentu uderzeniowego. Można je zastosować w obu kierunkach obrotu, przez co mogą pracować w ruchu nawrotnym. Gumowe elementy tłumiące przy prawidłowym dobraniu sprzęgła i właściwym ustawieniu przy montażu zapewniają długą żywotność. Piasty sprzęgła z otworami odpowiadają klasie wyważenia przynajmniej G16 (według normy DIN ISO 1940 dla obrotów n = 1 500 obr/min względnie prędkości vmaks = 30 m/s, przy wyważeniu w jednej płaszczyźnie). Wyważenie odbywa się według zasady połowy wpustu. Jeśli z uwagi na pracę maszyny lub urządzenia wymagane będzie dokładniejsza jakość wyważenia, należy to zaznaczyć przy zamówieniu. Firma DESCH zaleca przy prędkości obwodowej v>30 m/s wyważanie w klasie dokładności G 6,3, które w razie potrzeby wykonane może być również w dwóch płaszczyznach. Sprzęgła ORPEX mogą być zastosowane w różnych zastosowaniach specjalnych. Prosimy zwrócić się do nas w sprawie doboru sprzęgła. Sprzęgła ORPEX sprawdziły się już przez wiele lat w budowie maszyn, przede wszystkich w ciężkich napędach, jako niezawodny element maszyny nie wymagający wielkiej konserwacji.
