Sterownik 2 pomp "SP-41P" - sterowanie 4 pływakami

Montaż na drzwiach szafy

Producent:
ELEKTRON, Conti Elektron

Zastosowanie

Mikroprocesorowy sterownik pomp jest przeznaczony do sterowania pracą dwóch pomp - głównie pracujących na przepompowniach ścieków ( wody). Sterowanie czterema sondami pływakowymi. Montaż na drzwiach szafy sterowniczej. Dedykowany schemat układu sterowania został przedstawiony w załączonej instrukcji. Zintegrowanie wielu funkcji w jednym urządzeniu eliminuje konieczność stosowania wielu dodatkowych przekaźników, czujników poziomu, amperomierzy, liczników oraz upraszcza połączenia elektryczne. Sterownik opcjonalnie posiada wyjście RS-485.


Sterownik „SP-41P" realizuje następujące funkcje :

- sterowanie pomp w oparciu o cztery sondy pływakowe (poziom wyłączenia - S1, załączenie jednej pompy - S2, załączenie drugiej pompy – S3, poziom alarmowy- S4),
- realizacja pracy przemiennej pomp,
- zabezpieczenie przed równoczesnym rozruchem pomp w przypadku zaniku i powrotu napięcia (włączenie drugiej pompy po czasie 10 s od włączenia pierwszej),
- automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
- przełączenie zbyt długo pracującej pompy na drugą pompę (ustawiany czas 1....90 minut lub wyłączenie tej funkcji),
- możliwość odstawienia pompy (np. w czasie serwisowania), za pomocą zewnętrznego sygnału np. przełącznika A/0/R,
- praca w układzie automatycznym lub ręcznym z pominięciem sterownika (patrz rysunek 5 instrukcji),
- sygnalizacja awarii pompy,
- sygnalizacja poziomu maksymalnego z czwartej sondy pływakowej,
- sygnalizacja błędnie zawieszonych sond pływakowych (prawidłowa kolejność licząc od zawieszonej najniżej:S1, S2, S3, S4),
- wyjście alarmowe (tranzystorowe NPN 200 mA/30V) z możliwością kasowania dla: stanu awarii dowolnej pompy, poziomu maksymalnego, błędnie zawieszonych sond pływakowych,
- liczenie czasu pracy pomp (do 99,9 godziny, następnie wyzerowanie),
- liczenie liczby załączeń pomp (do 999, następnie wyzerowanie),
- pomiar prądu pomp poprzez dodatkowe przetworniki prąd/napięcie z wyjściem 0-10 V,
- możliwość odczytania wartości sygnałów analogowych (0-10V),
- możliwość ustawienia przekładnika prądowego każdej pompy w zakresie od 1...100 A,
- możliwość ustawienia mnożnika prądu(1 lub √3) jeśli przekładnik mierzy prąd pompy w układzie gwiazdy,
- wizualizacja optyczna na płycie czołowej: stanu pomp (praca, gotowość do pracy, awaria, odstawienie), stanu sond pływakowych, czasu pracy pomp, liczby załączeń pomp, prądów pomp,
- wyjście komunikacyjne RS-485 (opcja) z protokołem Modbus RTU umożliwiające odczyt stanów : wejść i wyjść, prądów pomp, czas pracy pomp, ilość załączeń pomp,

Opis konstrukcji

Konstrukcja urządzenia umożliwia montaż tablicowy np. na drzwiach szafy. Wymiary : 72 x 72 x 89 (szer. x wys. x głęb.)

Wymiar otworu montażowego 67,5 mm x 66,5 mm (wysokość x szerokość).

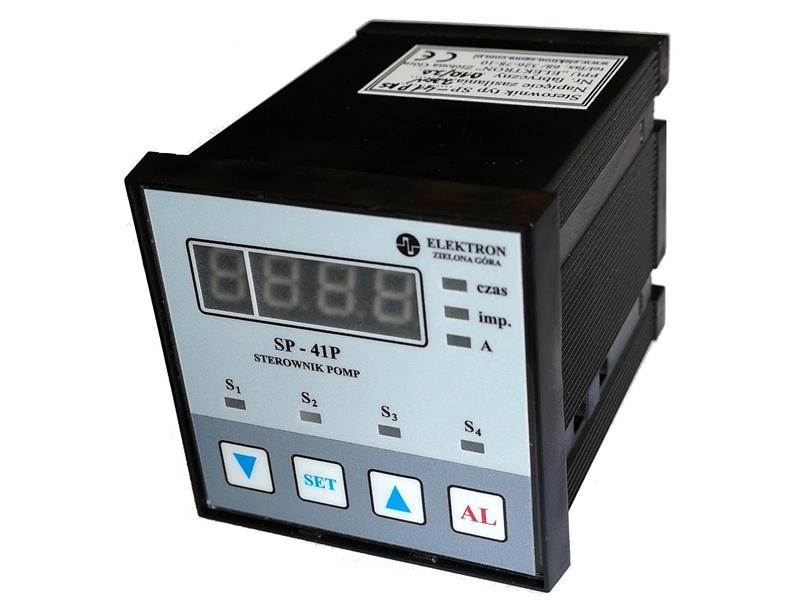

Na płycie czołowej znajduje się wyświetlacz cyfrowy pokazujący aktualny stan pomp, czas pracy, ilość załączeń, prądy pomp. O tym co wyświetlane jest na wyświetlaczu informują diody „czas", „imp", oraz „A". Diody „S1...S4" informują o zanurzeniu sond pływakowych. Trzy przyciski „˅", „SET", „˄" służą do obsługi sterownika, a przycisk „AL" do kasowania alarmu.

Promocyjna cena 799 zł + VAT.

Więcej informacji + instrukcja do pobrania + sklep na stronie KLIKNIJ TUTAJ
