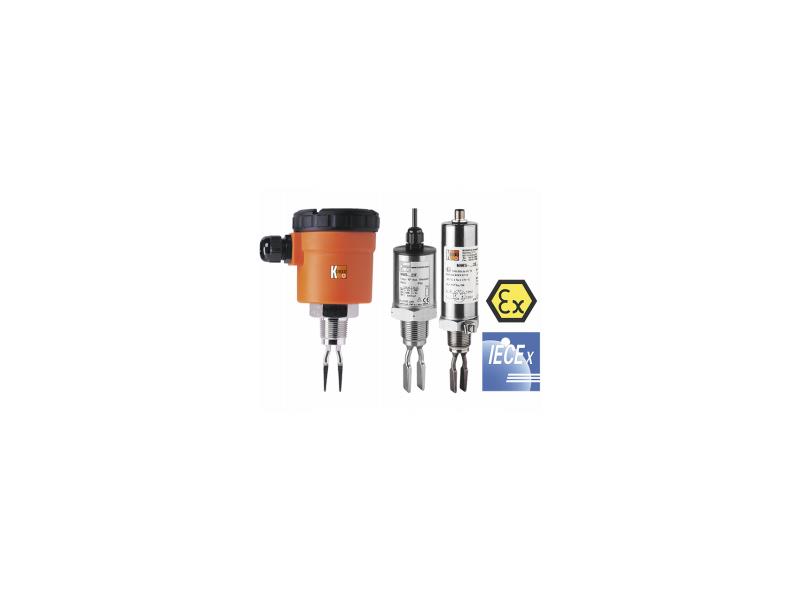

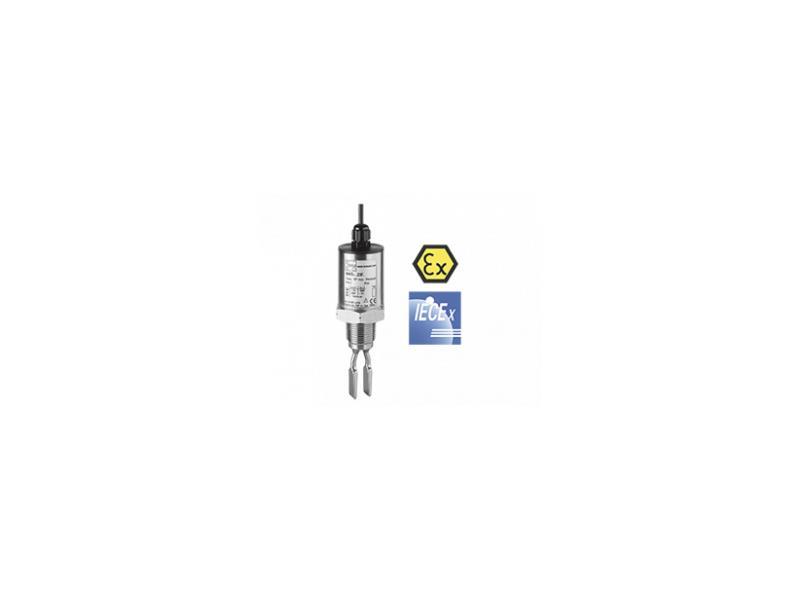

Sygnalizatory poziomu dla cieczy NWS

Sygnalizatory poziomu NWS firmy KOBOLD przeznaczone są do niezawodnej sygnalizacji poziomu cieczy w zbiornikach, rurociągach oraz instalacjach procesowych. Urządzenia te pracują w oparciu o zasadę drgającego widełka, który w powietrzu drga z częstotliwością rezonansową. Po zanurzeniu widełka w cieczy częstotliwość drgań ulega zmianie, co jest wykrywane przez elektronikę i powoduje przełączenie sygnału wyjściowego.

Zastosowana metoda pomiarowa zapewnia wysoką powtarzalność (±1 mm) oraz stabilną pracę niezależnie od zmian gęstości, lepkości (do 5000 mm²/s), temperatury czy ciśnienia medium. Sygnalizatory NWS nie posiadają części ruchomych, dzięki czemu są odporne na zużycie mechaniczne, wibracje instalacji oraz długotrwałą eksploatację bezobsługową. Urządzenia mogą pracować zarówno jako czujnik poziomu minimalnego, jak i maksymalnego (nastawa trybu pracy).

Wszystkie części mające kontakt z medium wykonane są ze stali nierdzewnej 1.4404, co umożliwia stosowanie sygnalizatorów w aplikacjach przemysłowych, chemicznych oraz higienicznych. Dostępne są liczne wykonania przyłączy procesowych, w tym gwintowe, kołnierzowe oraz higieniczne (DIN 11851, Tri-Clamp®, DIN 11864), co pozwala na łatwą integrację z instalacją. Sygnalizatory NWS są również przystosowane do procesów CIP do 150°C oraz dostępne w wykonaniach ATEX / IECEx do stref zagrożonych wybuchem.

Główne zalety sygnalizatorów poziomu NWS:

• sprawdzona zasada drgającego widełka
• brak części ruchomych
• wysoka powtarzalność sygnalizacji (±1 mm)
• niewrażliwość na wibracje instalacji
• praca z cieczami o wysokiej lepkości
• możliwość stosowania w aplikacjach higienicznych
• przystosowanie do procesów CIP
• szeroki wybór przyłączy procesowych
• dostępne wykonania przeciwwybuchowe ATEX / IECEx

Podstawowe parametry techniczne:

• zasada pomiaru: drgający widełek
• zastosowanie: ciecze
• powtarzalność: ±1 mm
• maksymalne ciśnienie robocze: 45 bar
• temperatura medium: –20...+130°C,
• do +150°C krótkotrwale (CIP)
• temperatura otoczenia: –20...+70°C
• lepkość medium: do 5000 mm²/s
• minimalna gęstość medium: ≥ 800 g/l
• materiał części mokrych: stal nierdzewna 1.4404
• przyłącza procesowe (zależnie od wersji):
  - G¾, G1, ¾" NPT, 1" NPT
  - kołnierze DIN DN25, DN50
  - kołnierze ANSI 1", 2"
  - Tri-Clamp® DIN 32676
  - higieniczne DIN 11851
• wyjścia sygnałowe:
  - 2-przewodowe 24...240 VAC/DC
  - 3-przewodowe 24 VDC PNP lub NPN
  - wersje NAMUR
• sygnalizacja stanu: dioda LED
• stopień ochrony: IP65 / IP67 / IP68 (zależnie od wersji)
• certyfikaty: ATEX / IECEx (wybrane wersje)

Sygnalizatory poziomu NWS znajdują zastosowanie m.in. w przemyśle chemicznym, spożywczym, farmaceutycznym, energetyce, instalacjach CIP, a także w układach procesowych, gdzie wymagana jest pewna, bezobsługowa i higieniczna sygnalizacja poziomu cieczy.
