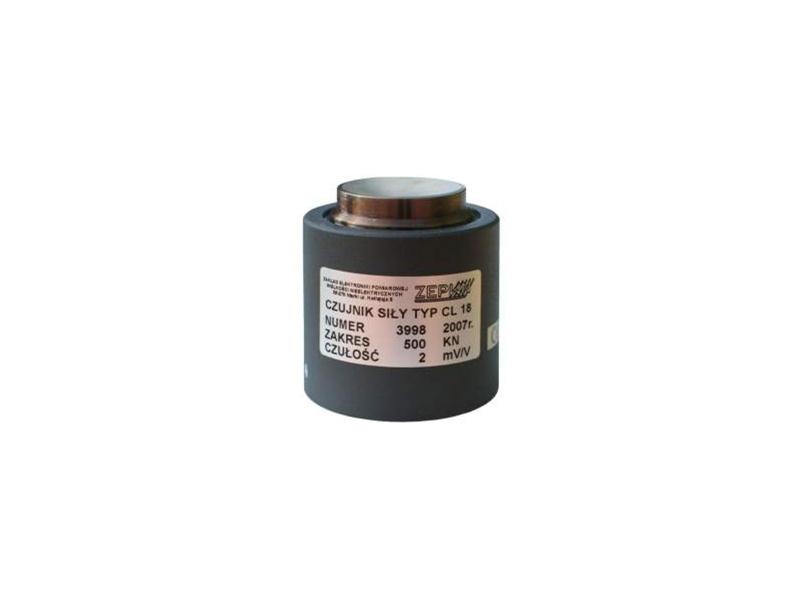

Tensometryczny czujnik siły CL18U

Czujnik CL18U mierzy siły ściskające i przeznaczony jest do budowy dokładnych torów pomiaru sił w przedziale częstotliwości 0 – 5kHz. Czujnik charakteryzuje duża dokładność i niezawodność dzięki starannemu doborowi materiału oraz użyciu tensometrów foliowych cechujących się wysoką jakością. Każdy czujnik poddawany jest szczegółowej zakładowej kontroli technicznej a jego Użytkownik zyskuje trzyletnią gwarancję oraz serwis pogwarancyjny.
Na zamówienie czujnik może być dostarczony ze świadectwem wzorcowania wydanym przez Główny Urząd Miar lub Laboratorium ZEPWN.
Zaleca się, aby czujnik współpracował ze wzmacniaczami CL10D, CL100P lub z miernikami mikroprocesorowymi z typoszeregu CL300.

Dane techniczne:
Zakres pomiarowy [kN]: 10, 20, 50, 100, 200, 500, 1000, 2000, 3000 *
Klasa dokładności [%]: 0,05 lub 0,1 – odnoszona do zakresu pomiarowego czujnika
Czułość [mV / V]: 1 lub 2
Nominalne napięcie zasilania [VDC]: 10
Rezystancja wejściowa [Ohm]: 730 ± 25
Rezystancja wyjściowa [Ohm]: 700 ± 5
Sygnał niezrównoważenia mostka [%]: 0,2
Zmiana niezrównoważenia po zdjęciu obciążenia nominalnego [%]: < 0,03
Błąd pełzania przy obciążeniu nominalnym [% / 30 min]: < 0,03
Zakres temperatur pracy [K]: 253 - 373
Zakres kompensacji temperaturowej [K]:293 – 363
Temperaturowy współczynnik czułości [% / 10K]: < 0,05
Temperaturowy współczynnik sygnału niezrównoważenia [% / 10K]: < 0,05
Maksymalne odkształcenie w kierunku działania siły [mm]: 0,15
Materiał elementu sprężystego: stal
Długość przewodu: standardowo 3 m lub wg życzenia
Wyprowadzenie / Stopień ochrony: Złącze LUMBERG/IP40; dławnica z odciążką/ IP67
Dopuszczalne przeciążenie [%]: 50
* Na życzenie nawet do 10 000 kN.
