Zawór redukujący ciśnienie - kod RP 13

o długości zabudowy wg EN 558-1 (DIN 3202)

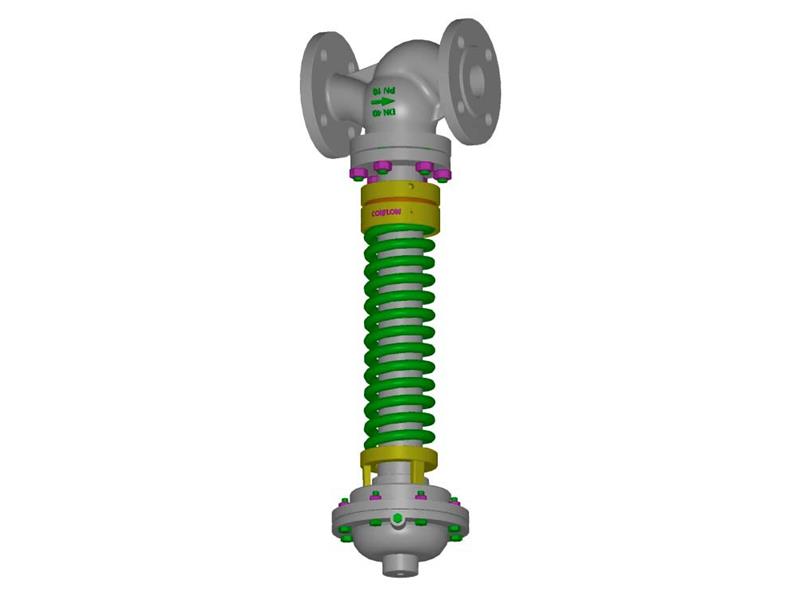

Zawór redukujący ciśnienie RP 13
Producent:
Conflow
Numer katalogowy:
RP 13

Informacje ogólne

Zawór redukujący ciśnienie typu RP13 jest zaworem proporcjonalnym bezpośredniego działania. Składa się z korpusu z gniazdem bezpośredniego działania, które pod naporem siły przepływu jest zamykane, wraz z membraną i sprężyną sprzężenia zwrotnego sterowaną przez ciśnienie na wyjściu. Utrzymywanie wewnętrznej równowagi bez udziału miecha gwarantuje wysoką żywotność zaworu.

Zawór redukujący ciśnienie typu RP13 można zainstalować w prosty i łatwy sposób. Jest on odpowiedni dla instalacji przemysłowych, w których pneumatyczny system redukujący nie ma dostępu do sprężonego powietrza lub w których użytkownicy wymagają stabilnego zredukowanego ciśnienia niepodatnego na częste zmiany.


Rozmiary

Od DN 15 do DN 100.



Przyłącza

  • Korpus: kołnierzowy UNI 2238 DIN 2501 PN16 i PN 40
  • Siłownik: gwint żeński ISO 7 (BSP) Rp 3/8"



Maksymalne parametry pracy



  • Maksymalne ciśnienie wejściowe pary, sprężonego powietrza i gazów:

            - DN 15-50: 23 bary

            - DN 65: 16 barów

            - DN 80: 12 barów

            - DN 100: 9 barów

  • Maksymalne ciśnienie wejściowe wody:

            - DN 15-50: 8 barów

            - DN 65: 5 barów

            - DN 80: 4 bary

            - DN 100: 3 bary

  • Maksymalna przewidziana temperatura: 220 °C
  • Maksymalne zredukowane ciśnienie wyjściowe: 8 barów
  • Minimalne zredukowane ciśnienie wyjściowe: 0,2 bara


Na zamówienie

  • miękkie uszczelnienie klasy VI, PTFE/GR ≤ 190°C,
  • miękkie uszczelnienie klasy VI, PTFE ≤ 150°C,
  • gniazdo pokryte stellitem - uszczelnienie klasy VI (zalecane przy Δp ≥ 12 barów)

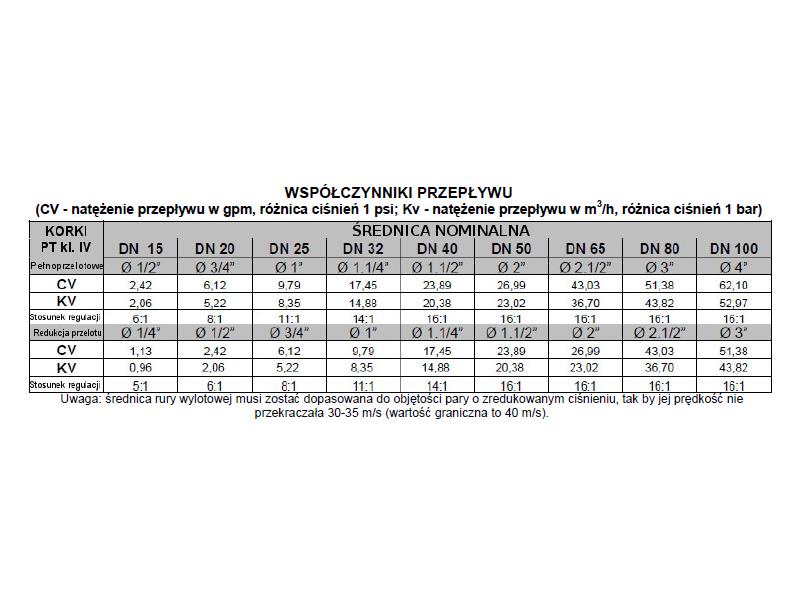

  • redukcja przelotu (zob. tabela)



Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
