CC-Link, japoński potentat przemysłowych systemów sieciowych rozszerzył wspieranie deterministycznej transmisji z prędkością jednego gigabita na sekundę w kablach Cat 5e Ethernet na poziom czujnik/siłownik. Nowy standard przemysłowy CC-Link IE stanowi rozszerzenie bazującego na światłowodach, zaprezentowanego w 2007 roku.

CC-Link IE umożliwi konfigurowanie i monitorowanie urządzeń obiektowych z dowolnego punktu w sieci. Może on wykorzystywać topologię: linii, gwiazdy, albo drzewa; dopuszcza do 254 urządzeń w sieci i nawet do 100 metrów odległości pomiędzy stacjami. Możliwe jest połączenie razem nawet 239 sieci co umożliwia skalowanie tego rozwiązania do potrzeb każdego praktycznie zastosowania.

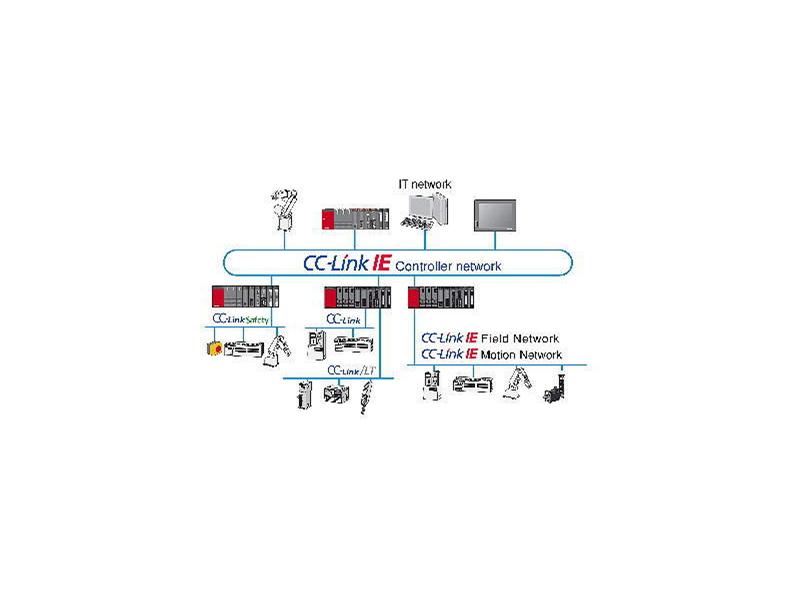

Komunikacja pomiędzy różnymi sieciami CC-Link jest praktycznie pozbawiona ‘szwów’; nie ma ani hierarchii, ani granic. Sieci sterujące, oraz obiektowe mogą być wykorzystywane niezależnie, albo razem. Obie też mogą też być zintegrowane z wykorzystaniem standardu CC-Link.

Nowa sieć obiektowa umożliwia szybki przesył danych sterowania, oraz przesyłanie wiadomości na dużą skalę, przy zachowaniu determinizmu i minimalnego opóźnienia. Dane sterujące wykorzystują komunikacje cykliczną, oraz rozproszoną pamięć współdzieloną (DSM); natomiast przesyłanie komunikatów opiera się na komunikacji chwilowej, niecyklicznej.

Pamięć współdzielona pozwala sterownikom na wymienianie się danymi w czasie rzeczywistym. Umożliwia to użytkownikom tworzenie ustawień w oparciu o odczyt i zapis w pamięci współdzielonej, bez konieczności znajomości protokołu CC-Link IE.

Komunikacja CC-Link odbywa się poprzez TCP/IP, z wykorzystaniem protokołu klient/serwer SLMP, który może łatwo być implementowany przez zewnętrznych dostawców.

(lk)
