Jak wybrać wyświetlacz LED do prac elektronicznych? Praktyczny przewodnik

Projektowanie urządzeń elektronicznych to proces, w którym każdy element układanki ma znaczenie. Wyświetlacz często stanowi jedyny punkt kontaktu użytkownika z urządzeniem, dlatego jego wybór wymaga przemyślenia zarówno aspektów technicznych, jak i ergonomicznych. Kluczem do sukcesu jest zrozumienie, które parametry będą miały rzeczywisty wpływ na funkcjonalność projektu.

Dlaczego wyświetlacze 7-segmentowe wciąż dominują w elektronice?

Historia wyświetlaczy 7-segmentowych sięga początku XX wieku, a mimo upływu dekad pozostają popularnym rozwiązaniem w wielu aplikacjach. Siedem segmentów układających się w kształt cyfry „8" pozwala na wyświetlanie wszystkich cyfr dziesiętnych oraz wybranych liter. W zastosowaniach, gdzie priorytetem jest wysoki kontrast i czytelność z dużej odległości, wyświetlacze segmentowe oferują przewagę nad rozwiązaniami matrycowymi dzięki swojej prostocie i wyraźnemu kształtowi cyfr.

Zaletą jest także prosta konstrukcja – pojedynczy uszkodzony segment zazwyczaj nie uniemożliwia odczytu pozostałych cyfr, choć może wpłynąć na prawidłową interpretację znaku. Producenci oferują dziś rozmiary od miniaturowych 7 mm do imponujących jednostek o wysokości przekraczającej 30 cm, z opcją czarnego lub szarego tła oraz wykończeniem dyfuzyjnym lub water clear.

Wspólna anoda czy wspólna katoda? Różnice, które musisz znać

W wyświetlaczach ze wspólną katodą segmenty zapala się stanem wysokim, a w wersjach ze wspólną anodą – stanem niskim. Wybór sterownika ma znaczenie, ponieważ część popularnych układów współpracuje tylko z jednym typem wyświetlacza. W prostych zastosowaniach użycie innego wyświetlacza niż zakładano można rozwiązać modyfikacją kodu, w bardziej złożonych przypadkach może być potrzebny dodatkowy stopień elektroniczny. Różnice między oboma typami mają też praktyczne znaczenie przy multipleksowaniu – popularnej technice oszczędzającej piny mikrokontrolera, gdzie każdy wariant wymaga nieco innego podejścia do połączeń.

Matryce LED – gdy potrzebujesz więcej niż cyfry

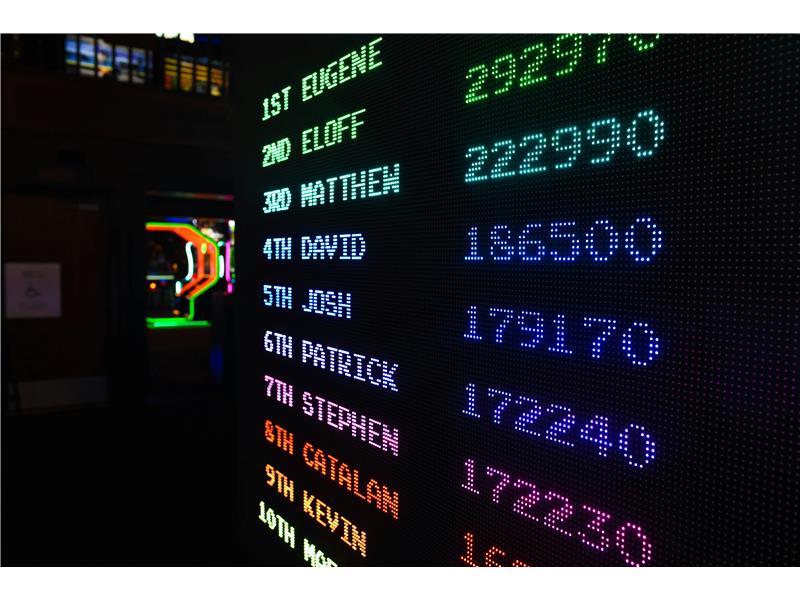

Projekty wymagające graficznych elementów lub animacji potrzebują matryc LED składających się z siatek diod ułożonych w rzędy i kolumny. Najpopularniejsze konfiguracje to matryce 8×8, idealne do wyświetlania znaków alfanumerycznych lub prostych piktogramów. Projekty bardziej ambitne sięgają po układy 16×16 czy złożone panele łączące kilkadziesiąt modułów. Sterowanie wymaga multipleksowania czasowego – odświeżania kolejnych rzędów w szybkim tempie, co ludzkie oko postrzega jako stabilny obraz.

Wyświetlacze alfanumeryczne – kiedy potrzebujesz komunikacji słownej

Wyświetlacze alfanumeryczne umożliwiają prezentację menu konfiguracyjnych, komunikatów diagnostycznych czy instrukcji dla użytkownika. Technologicznie możemy wybierać między LCD o niskim poborze energii, OLED z głęboką czernią i szerokim kątem widzenia, oraz VFD zachwycającymi intensywnością świecenia. Typowe konfiguracje to 16×2 czy 20×4 znaki. Komunikacja przez interfejsy I2C lub SPI minimalizuje liczbę zajmowanych pinów, a gotowe biblioteki przyspieszają prototypowanie.

Jasność i kontrast – parametry, których nie możesz zignorować

Najważniejsze pytanie: czy wyświetlacz będzie czytelny w docelowym środowisku? Współczesne rozwiązania pozwalają na dynamiczną regulację jasności poprzez PWM. Kontrast to stosunek jasności obszaru aktywnego do tła – im wyższy, tym lepiej. Wyświetlacze LED z czarnym tłem oferują doskonały kontrast, a powierzchnie dyfuzyjne rozpraszają światło równomierniej, eliminując efekt „gorących punktów".

SMD czy THT? Technologie montażu wyświetlaczy LED

Wyświetlacze LED w technologii THT wymagają PCB z otworami – rozwiązanie sprawdzone, łatwe w ręcznym lutowaniu. SMD przylutowywany jest bezpośrednio do powierzchni płytki, umożliwiając miniaturyzację i automatyzację produkcji. Dla prototypów THT okazuje się prostszy, produkcja seryjna preferuje SMD. Elementy SMD mają mniejszą pojemność pasożytniczą, THT oferuje mechaniczną wytrzymałość.

Jak zasilać i sterować wielocyfrowymi wyświetlaczami?

Multipleksowanie pozwala zmniejszyć liczbę linii sterujących z 32 do zaledwie 12 w przypadku wyświetlacza czterocyfrowego. Mikrokontroler w szybkim cyklu aktywuje kolejne cyfry, zazwyczaj przy częstotliwości odświeżania całego wyświetlacza powyżej 50 Hz, co wymaga zwiększenia prądu szczytowego, aby zachować odpowiednią jasność. Sterowniki takie jak MAX7219 czy TM1637 przejmują proces multipleksowania – pierwszy wykorzystuje interfejs podobny do SPI, a drugi prosty, dwuliniowy protokół zbliżony do I²C, choć niezgodny ze standardem. Żywotność diod LED zwykle mieści się w zakresie 50 000–100 000 godzin, przy czym tempo degradacji zależy głównie od temperatury i obciążenia prądowego.

Certyfikacje CE i RoHS potwierdzają zgodność z wymaganymi normami bezpieczeństwa i środowiskowymi, natomiast realną jakość i niezawodność zapewnia wybór komponentów klasy premium, co w aplikacjach krytycznych może znacząco obniżyć całkowite koszty eksploatacji.

Świadomy wybór wyświetlacza LED

Dobór odpowiedniego wyświetlacza LED to nie tylko decyzja o formacie czy kolorze, ale przede wszystkim świadome dopasowanie technologii do wymagań aplikacji, warunków pracy i oczekiwań użytkownika. Zrozumienie różnic między rodzajami wyświetlaczy, sposobami ich sterowania oraz ograniczeniami montażowymi pozwala uniknąć kosztownych błędów na etapie prototypowania i produkcji. W praktyce najlepiej sprawdza się podejście łączące analizę parametrów technicznych z realnymi testami w docelowym środowisku pracy. Dzięki temu twórca może mieć pewność, że finalne urządzenie będzie nie tylko funkcjonalne, ale również trwałe, czytelne i przyjazne dla użytkownika. W świecie współczesnej elektroniki to właśnie takie świadome decyzje odróżniają solidne projekty od tych, które sprawiają problemy już po wdrożeniu.
