Maszyna do produkcji worków foliowych

Maszyna do produkcji worków foliowych

Maszyna do produkcji worków foliowych termokurczliwych

Branża:
1800 - Maszyny do plastiku i gumy

Komponenty Lenze
Serwo motoreduktor: MCS 09D41-RS0B0 + MPRN 100 – rolka podająca
Serwo motoreduktor: GKR 04-2S HAR 09HC41 – odbiór gąsienicowy
Serwo motoreduktor: SPL 52-2GVCR-047N22 – ustawienie pozycji zgrzew/cięcie
Motoreduktor: GKR 03-2M VAR 071C42 – odwijak
Motoreduktor: GKR 04-2M HAR 071C33 – prowadzenie krawędzi
Motoreduktor: GST 04-2M VBR 080C33 – taśmociąg
Motoreduktor: GST 04-2M VBR 080C32 – wyrzutnik
Serwo przemienniki częstotliwości ECS

Zadanie do wykonania
Stworzenie systemu sterowania maszyną do produkcji worków z folii termokurczliwej.
Wykonanie schematu elektrycznego, prefabrykacja szafy sterowniczej, oprogramowanie i uruchomienie.

Koncepcja rozwiązania zadania

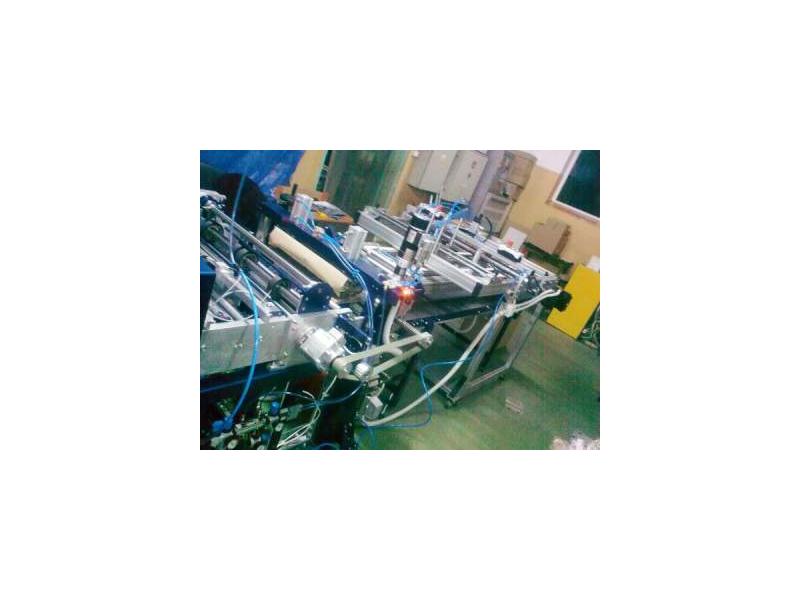

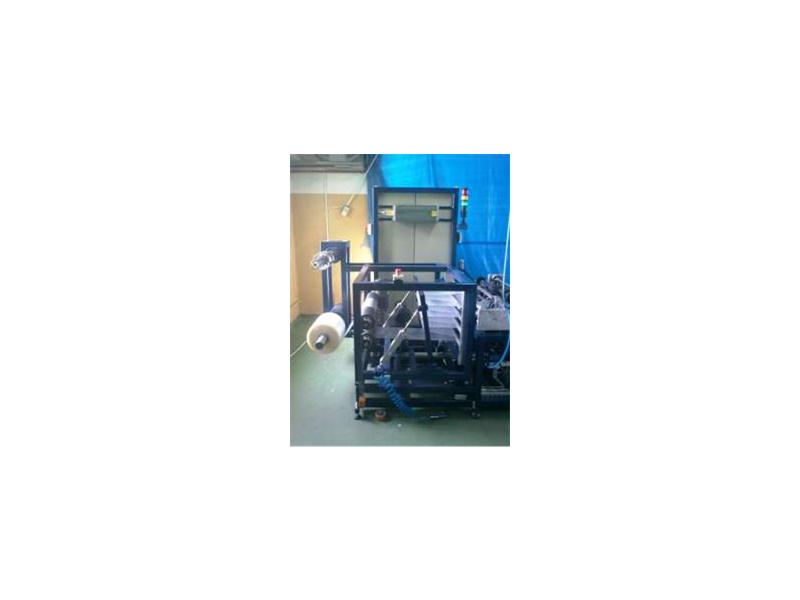

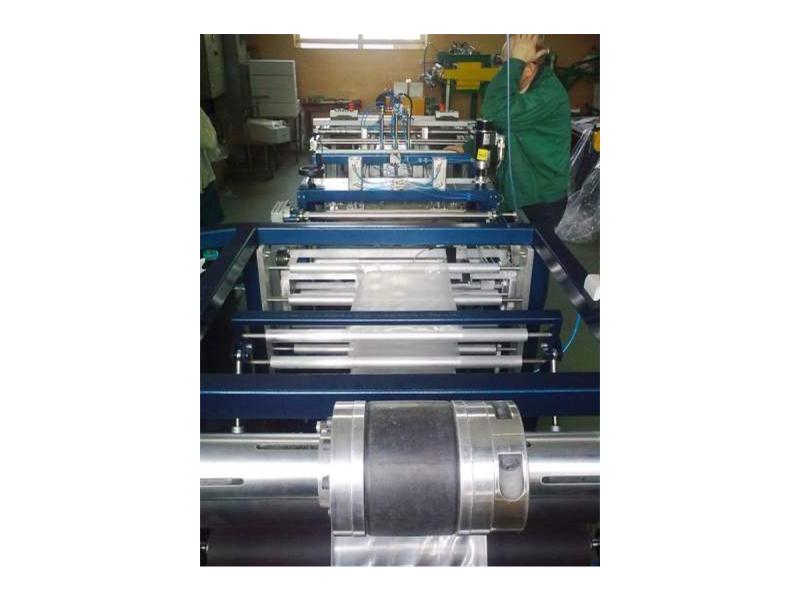

Folia jest rozwijana z rolki. Układ prowadzenia krawędzi prowadzi folię na rolki podające. Rolki podają wybraną długość foli pod zgrzew i nóż. Po obcięciu/zgrzaniu gotowe worki są odbierane i w zależności od wybranego systemu, układane w stosy lub przyklejane na tasiemki. Do parametryzacji maszyny i sterowania operator używa 6 calowego kolorowego panelu dotykowego.Maszyna ma budowę modułową (różne kształty zgrzewu oraz 2 systemy odbioru gotowych toreb). System sterowania automatycznie rozpoznaje podpięte moduły.

Możliwości rozbudowy aplikacji

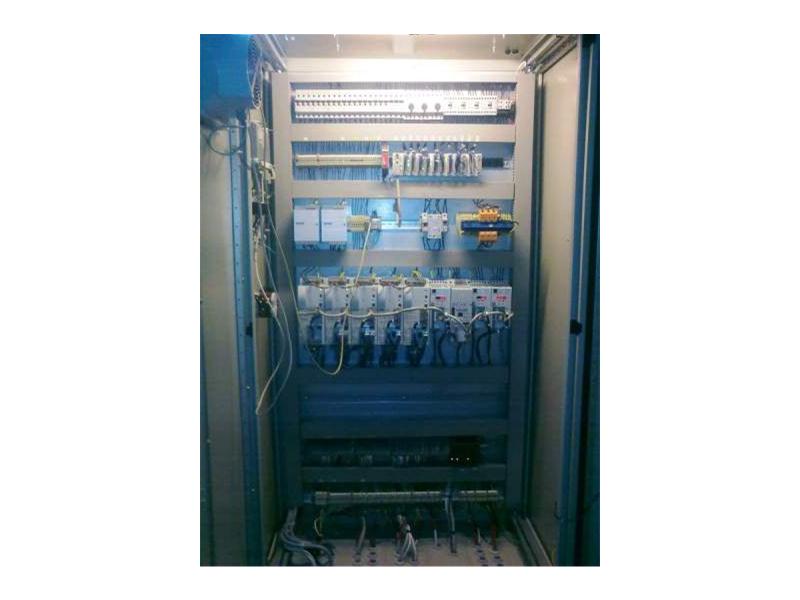

Wieloosiowa struktura serwo przemienników ECS pozawala na dokładanie kolejnych osi przy małym nakładzie finansowym. Wizualizacja oparta na Windows CE daje szerokie możliwości diagnostyki i monitoringu. W szafie sterowniczej pozostawiono zapas miejsca dla kolejnych elementów automatyki. W zależności od indywidualnych preferencji klienta do maszyny można dołączyć nowe moduły.

Korzyści dla użytkownika
W pełni automatyczna produkcja worków (operator zakłada rolki z folią oraz odbiera pełne kartony gotowych toreb). Duża precyzja wymiaru. Zdalny monitoring przez Internet. Menu maszyny wielojęzykowe.
