Nawijarka sznura
Nawijarka sznura

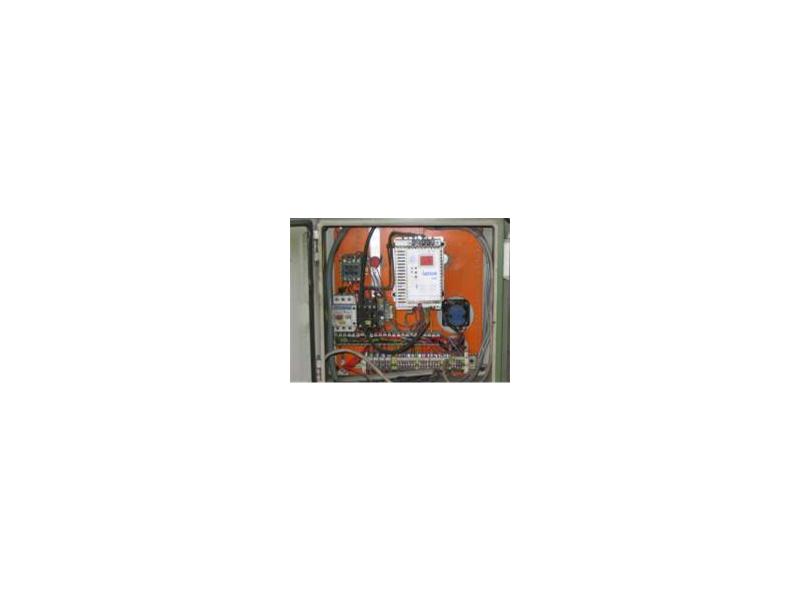

Przemiennik częstotliwości smd (falownik smd)
Zadanie do wykonania
Sterowanie przewijarką
Koncepcja rozwiązania zadania

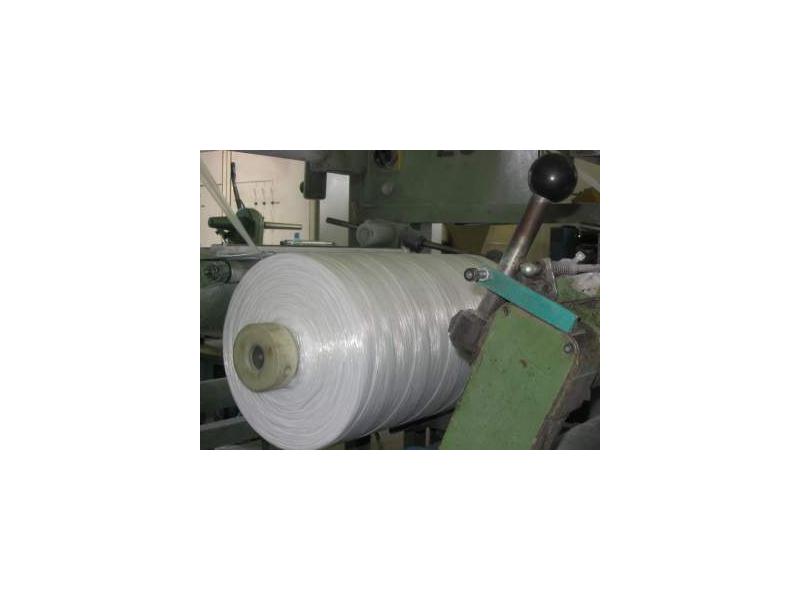

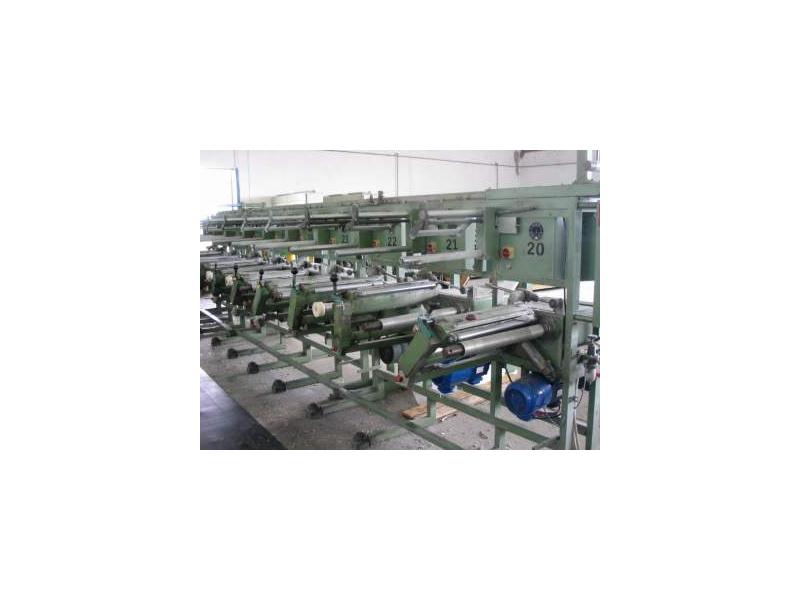

SMD zostało zastosowane w układzie nawijaka do sznurka poliestrowego. Maszyna składa się z 10 oddzielnych nawijaków. W każdym z nawijaków jest zastosowany tzw. tańczący wałek umieszczony na pneumatycznym amortyzatorze. Tańczący wałek jest połączony z wyłącznikiem krańcowym dwupołożeniowym, który w zależności od naciągu sznurka zwiera styk 1 lub 2. Styk 1 przekaźnika łączy wejście cyfrowe E2 przemiennika częstotliwości, które było ustawione na kod nr 8 (podnoś wartość zadaną). Styk 2 przekaźnika łączy wejście cyfrowe E3 przemiennika częstotliwości, które jest skonfigurowane na kod nr 9 (obniżaj wartość zadaną).
Korzyści dla użytkownika
Takie rozwiązanie pozwala na zmianę prędkości nawijaka
w zależności od naciągu sznurka, dzięki czemu uzyskujemy:
• stały naciąg materiału,
• uzyskano lepsze parametry nawijania,
• wyeliminowano zrywanie materiału spowodowane zbyt dużym naciągiem taśmy,
• zautomatyzowaliśmy proces nawijania.
