Jak dobierać i bezpiecznie stosować oprawki do mocowania narzędzi?

Precyzja obróbki zależy nie tylko od jakości samego narzędzia i parametrów ustawionych na obrabiarce. Bardzo ważne jest również to, w jaki sposób narzędzie zostanie połączone z maszyną. Niewłaściwie dobrana albo zużyta oprawka może wpływać na bicie, stabilność pracy, jakość obrabianej powierzchni i trwałość narzędzia. System mocowania należy traktować jako integralną część procesu obróbki. W tym poradniku podpowiemy, na jakie parametry zwracać uwagę dobierając oprawki do mocowania narzędzi i jak ich bezpiecznie używać. Zapraszamy do dalszego czytania!

Jaką funkcję pełnią oprawki do mocowania narzędzi?

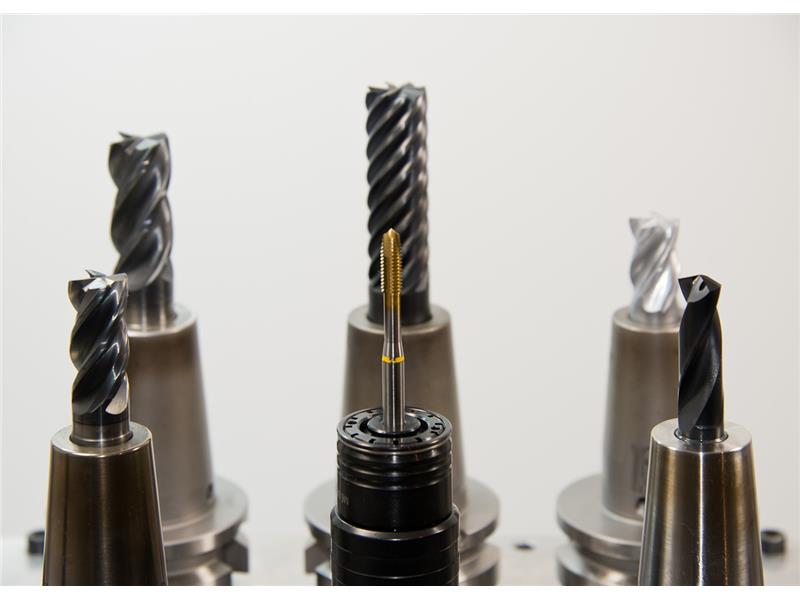

Oprawki do mocowania narzędzi stanowią połączenie między narzędziem skrawającym a obrabiarką. Ich zadaniem jest utrzymanie narzędzia we właściwym położeniu oraz przenoszenie sił występujących podczas pracy. W zależności od rodzaju maszyny i wykonywanej operacji stosuje się różne standardy i konstrukcje mocowań. W praktyce spotkać można między innymi oprawki oraz trzpienie w standardach Morse, ISO, DIN, BT czy VDI, a także tuleje redukcyjne i dodatkowe elementy mocujące. Co ważne, nie można wybrać oprawki wyłącznie na podstawie średnicy narzędzia. Musi ona pasować jednocześnie do narzędzia, wrzeciona maszyny i charakteru wykonywanej obróbki.

Dlaczego stabilność mocowania narzędzia jest tak ważna?

Podczas wiercenia, frezowania czy innych operacji narzędzie jest poddawane działaniu sił w różnych kierunkach. Mocowanie musi przenosić te obciążenia bez niekontrolowanego przemieszczania się narzędzia. Jeżeli połączenie nie jest wystarczająco stabilne, może dochodzić do drgań. Ich skutkiem bywa gorsza jakość powierzchni, szybsze zużywanie się krawędzi skrawających, hałas, problemy z zachowaniem wymiarów czy nawet uszkodzenie narzędzia. Znaczenie ma także bicie promieniowe. Nawet niewielka nieosiowość może być zauważalna podczas precyzyjnej obróbki, szczególnie przy wysokich prędkościach obrotowych i narzędziach o małej średnicy.

Jak dopasować oprawkę do mocowania narzędzi do obrabiarki?

Jednym z pierwszych kryteriów wyboru jest standard wrzeciona. Poszczególne maszyny wykorzystują określone rodzaje stożków oraz systemów mocowania. Oprawka musi być z nimi zgodna zarówno pod względem wymiarowym, jak i konstrukcyjnym. W starszych oraz konwencjonalnych obrabiarkach można spotkać między innymi stożki Morse'a czy systemy ISO zgodne z określonymi normami. W maszynach CNC stosuje się również inne rozwiązania dostosowane do automatycznej lub szybkiej wymiany narzędzia. Nie warto próbować kompensować niezgodności przypadkowymi adapterami, jeżeli nie są one przewidziane do konkretnego układu. Każdy dodatkowy element wpływa na długość zestawu, jego sztywność i dokładność.

Rodzaj narzędzia również ma znaczenie

Kolejnym krokiem jest określenie sposobu mocowania samego narzędzia. Inaczej osadza się frez trzpieniowy, inaczej frez nasadzany, wiertło ze stożkiem Morse'a czy uchwyt wiertarski.

Z tego powodu w warsztatach i zakładach produkcyjnych wykorzystuje się nie tylko klasyczne oprawki, ale również:

• trzpienie frezarskie,
• trzpienie wiertarskie,
• tuleje zaciskowe,
• tuleje redukcyjne,
• adaptery,
• pierścienie oraz nakrętki zaciskowe.

Każdy z tych elementów ma określone przeznaczenie. Właściwie zbudowany zestaw powinien być możliwie sztywny, prawidłowo osadzony i dostosowany do obciążeń występujących podczas obróbki.

Jak długość zestawu wpływa na sztywność?

Przy mocowaniu narzędzia często pojawia się pokusa, aby zastosować dłuższą oprawkę i w ten sposób uzyskać łatwiejszy dostęp do obrabianego miejsca. Czasami jest to konieczne, ale zwiększanie wysięgu ma swoją cenę. Im dalej narzędzie znajduje się od punktu podparcia, tym większa jest podatność całego zestawu na ugięcia i drgania. Właśnie dlatego należy dążyć do możliwie krótkiego wysięgu, o ile geometria detalu pozwala na takie ustawienie. Ma to szczególne znaczenie podczas frezowania, gdy na narzędzie działają znaczne siły boczne. Krótszy i sztywniejszy zestaw zazwyczaj ułatwia uzyskanie stabilniejszych warunków obróbki.

Dlaczego należy zadbać o czystość powierzchni mocujących?

Nawet dobrze dobrana oprawka do mocowania narzędzi może pracować nieprawidłowo, jeżeli powierzchnie styku są zabrudzone. Wióry, pył, zaschnięte chłodziwo czy inne zanieczyszczenia mogą uniemożliwić prawidłowe osadzenie stożka. Przed montażem warto więc dokładnie oczyścić zarówno oprawkę, jak i gniazdo wrzeciona. Nie należy przy tym używać metod, które mogą uszkodzić precyzyjne powierzchnie. Regularnej kontroli wymagają też same stożki. Rysy, wgniecenia, korozja czy ślady niewłaściwego montażu mogą wpływać na dokładność połączenia. W przypadku precyzyjnej obróbki nawet drobne uszkodzenia, które wizualnie wydają się nieistotne, mogą mieć znaczenie.

Jak zużycie elementów mocujących wpływa na obróbkę?

Oprawki do mocowania narzędzi są trwałymi elementami wyposażenia, ale nie oznacza to, że pozostają w idealnym stanie przez cały okres użytkowania. Wielokrotne cykle mocowania, niewłaściwe czyszczenie, przeciążenia czy uderzenia mogą powodować zużycie.

Warto zwracać uwagę między innymi na:

• stan powierzchni stożkowych,
• gwinty,
• elementy zaciskowe,
• tuleje,
• nakrętki,
• ślady korozji,
• nadmierne bicie po zamontowaniu.

W przypadku wymiany oprawki do mocowania narzędzi warto sprawdzić modele dostępne online pod adresem https://www.bktools.pl/oprawki-trzpienie-tuleje-cat-155. Rozbudowany asortyment pozwoli łatwiej znaleźć wariant dopasowany do konkretnej maszyny. Jeżeli jakość obróbki pogarsza się mimo zastosowania sprawnego narzędzia oraz prawidłowych parametrów, warto sprawdzić również układ mocowania.

Oprawka do mocowania narzędzi a parametry obróbki

Rodzaj mocowania należy dobierać także do przewidywanych prędkości obrotowych i obciążeń. Układ przeznaczony do spokojnej pracy na konwencjonalnej frezarce nie zawsze będzie odpowiednim rozwiązaniem dla wysokoobrotowej obróbki CNC. Przy większych prędkościach rośnie znaczenie wyważenia całego zestawu. Z kolei podczas ciężkiej obróbki szczególnie ważne stają się sztywność oraz zdolność połączenia do przenoszenia wysokiego momentu. Nie ma więc uniwersalnej oprawki. Najlepszy jest system właściwie dopasowany do maszyny, narzędzia i konkretnego zadania. Sklep BK tools oferuje na swojej stronie https://www.bktools.pl/ oprawki, trzpienie i tuleje w wielu wariantach, co ułatwia zakup odpowiedniego rozwiązania.

Jak ograniczyć problemy z mocowaniem narzędzi?

Podstawą jest stosowanie elementów zgodnych z wymaganym standardem oraz utrzymywanie ich w dobrym stanie technicznym.

Warto również:

• ograniczać wysięg narzędzia do niezbędnego minimum,
• regularnie czyścić powierzchnie mocujące,
• kontrolować bicie zestawu,
• wymieniać uszkodzone tuleje oraz elementy zaciskowe,
• dobierać mocowanie do obciążeń,
• przestrzegać zaleceń producenta obrabiarki i oprzyrządowania.

Takie działania mogą wydawać się drobnymi elementami organizacji pracy, ale mają bezpośredni wpływ na powtarzalność obróbki.

Pewne i precyzyjne mocowanie narzędzia

Stabilne mocowanie narzędzia jest jednym z warunków precyzyjnej i bezpiecznej pracy obrabiarki. Oprawka musi być zgodna ze standardem wrzeciona, dopasowana do narzędzia i odpowiednia do charakteru wykonywanej operacji. Znaczenie mają również długość zestawu, czystość powierzchni, stan techniczny oraz przewidywane obciążenia. Zamiast traktować oprawkę jako mało istotny łącznik między narzędziem a maszyną, warto postrzegać cały układ mocowania jako element bezpośrednio wpływający na sztywność, dokładność i jakość procesu obróbki.

FAQ – Najczęściej zadawane pytania

1. Jak dobrać oprawkę do mocowania narzędzia?

Trzeba uwzględnić standard wrzeciona obrabiarki, rodzaj narzędzia, jego średnicę oraz charakter wykonywanej obróbki. Oprawka musi być zgodna zarówno z maszyną, jak i z narzędziem.

2. Dlaczego zbyt duży wysięg narzędzia jest niekorzystny?

Im większy wysięg, tym mniejsza sztywność całego zestawu. Może to sprzyjać drganiom, pogorszeniu jakości powierzchni i szybszemu zużyciu narzędzia.

3. Czy zużyta oprawka do mocowania narzędzi może wpływać na jakość obróbki?

Tak. Uszkodzenia powierzchni, zużyte tuleje, gwinty lub elementy zaciskowe mogą powodować bicie, niestabilność i problemy z zachowaniem wymiarów.

4. Jak dbać o oprawki do mocowania narzędzi?

Należy regularnie czyścić powierzchnie mocujące, kontrolować stan stożków i elementów zaciskowych oraz wymieniać części noszące ślady zużycia lub uszkodzeń.
