Nowe osie liniowe – proste rozwiązania do podnoszenia ciężkich ładunków

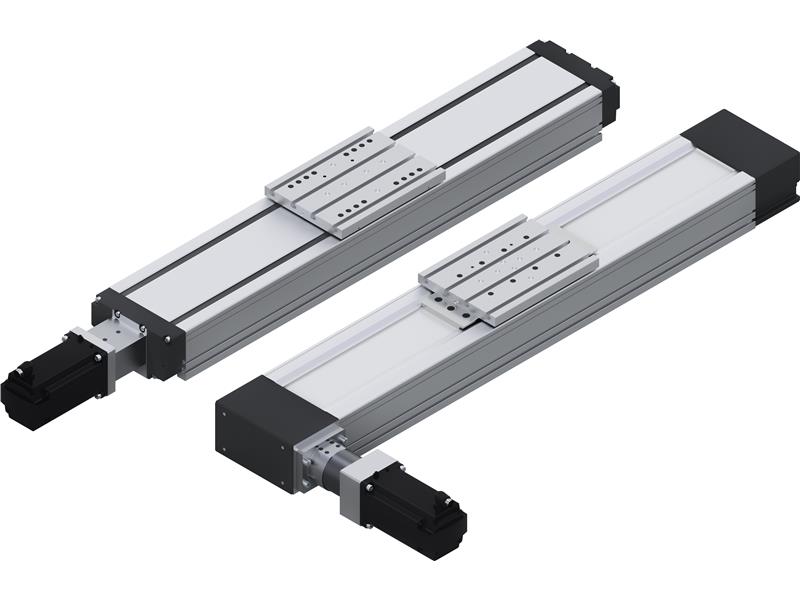

: nowe kompaktowe moduły o rozmiarze 280

Ciągła optymalizacja przemysłowych procesów produkcyjnych wymaga dynamicznych i powtarzalnych osi liniowych, które zajmują niewiele miejsca. Aby umożliwić szybkie przenoszenie i dokładne pozycjonowanie dużych ładunków o masie do 250 kg, takich jak moduły akumulatorów lub obrabiane elementy, firma Bosch Rexroth powiększyła rodzinę modułów kompaktowych o rozmiar 280. Dostępne rozwiązania z mechanizmem śrubowo-tocznym (CKK) lub napędem pasowym (CKR) skracają czas potrzebny na projektowanie systemów jednoosiowych i wieloosiowych oraz robotów kartezjańskich. Pakiety rozwiązań do automatyki z silnikiem, sterownikiem napędu, układem sterowania i opcjonalnym oprogramowaniem operacyjnym przyspieszają uruchamianie takich systemów i ułatwiają ich obsługę.

Nowe kompaktowe moduły o rozmiarze 280 poszerzają innowacyjną ofertę dla sektora rozwiązań do podnoszenia ciężkich ładunków w inżynierii mechanicznej i przemysłowej. W porównaniu z największą dotychczas wersją o rozmiarze 200, ich wydajność jest większa o około 56% (większa masa ładunku przy tej samej dynamice). Ułatwia to i przyspiesza tworzenie rozwiązań do różnych zastosowań, takich jak automatyczny montaż obrabiarek, produkcja mebli lub wysokowydajny montaż modułów akumulatorowych, gdzie ważna jest szybkość i powtarzalność.

Aby spełnić najwyższe wymagania w zakresie gęstości mocy, dynamiki i precyzji, firma Bosch Rexroth zwiększyła wytrzymałość lekkiej aluminiowej ramy oraz sztywność wózka. W rezultacie ładunki o masie do 250 kg mogą być przemieszczane na odległość 5500 mm. Duże przyspieszenie (do 5 g) i maksymalna prędkość 5 m/s stwarzają optymalne warunki do skrócenia czasu cyklu przy zachowaniu bardzo dużej precyzji.

Dzięki odpowiednim pakietom napędów i rozwiązań z zakresu automatyki, obejmującym opcjonalnie preinstalowane oprogramowanie operacyjne, wdrożenie takiego systemu jest jeszcze szybsze. W rezultacie czas potrzebny na zaprojektowanie i uruchomienie systemu, w tym zaprogramowanie sekwencji wizualnych, można skrócić do minimum i szybciej reagować na nowe wyzwania.

Ponadto firma Bosch Rexroth zapewnia wsparcie w zakresie niestandardowego łączenia tego modułu z innymi osiami liniowymi w celu tworzenia systemów wieloosiowych, aż po kompletne roboty liniowe. Po wprowadzeniu na rynek systemu jednoosiowego, wersja w nowym rozmiarze zostanie również zintegrowana z łańcuchem e-narzędzi dla systemów wieloosiowych. Ponadto zasada tworzenia kompaktowych rozwiązań ma zostać rozszerzona na inne zastosowania, poszerzając tym samym ich zakres.

(gz)
