Rodzaje uszczelnień technicznych

Uszczelnienia techniczne odgrywają kluczową rolę w zapewnieniu niezawodności i efektywności wielu systemów mechanicznych, hydraulicznych i przemysłowych. Ich głównym zadaniem jest zapobieganie wyciekom substancji, takich jak płyny, gazy czy chemikalia, co ma bezpośredni wpływ na bezpieczeństwo operacyjne oraz wydajność urządzeń przemysłowych. W zależności od specyficznych warunków pracy, takich jak temperatura, ciśnienie czy rodzaj substancji, możliwe jest zastosowanie uszczelnień technicznych różnego rodzaju. Do produkcji uszczelnień technicznych stosuje się różne materiały, w zależności od przeznaczenia – od klasycznych gumowych po zaawansowane rozwiązania metaloplastyczne czy teflonowe.

W poniższym artykule przedstawiono różnorodne rodzaje uszczelnień technicznych, ich właściwości oraz zastosowania.





Czym są uszczelnienia techniczne?

Uszczelnienia techniczne to elementy wykorzystywane w różnych gałęziach przemysłu do zapobiegania wyciekom płynów, gazów lub innych substancji z układów, maszyn, urządzeń i instalacji. Ich głównym zadaniem jest zapewnienie szczelności połączeń, co pozwala na utrzymanie odpowiednich parametrów pracy (takich jak ciśnienie, temperatura czy wilgotność) oraz ochronę przed zanieczyszczeniami. Uszczelnienia przemysłowe występują w różnych formach, takich jak uszczelki, pierścienie, taśmy czy powłoki, a ich dobór zależy od specyfiki aplikacji i warunków eksploatacyjnych (np. rodzaju substancji, ciśnienia, temperatury). Stosowane w wielu branżach, w tym w przemyśle motoryzacyjnym, przemyśle chemicznym, spożywczym, energetycznym i budownictwie.

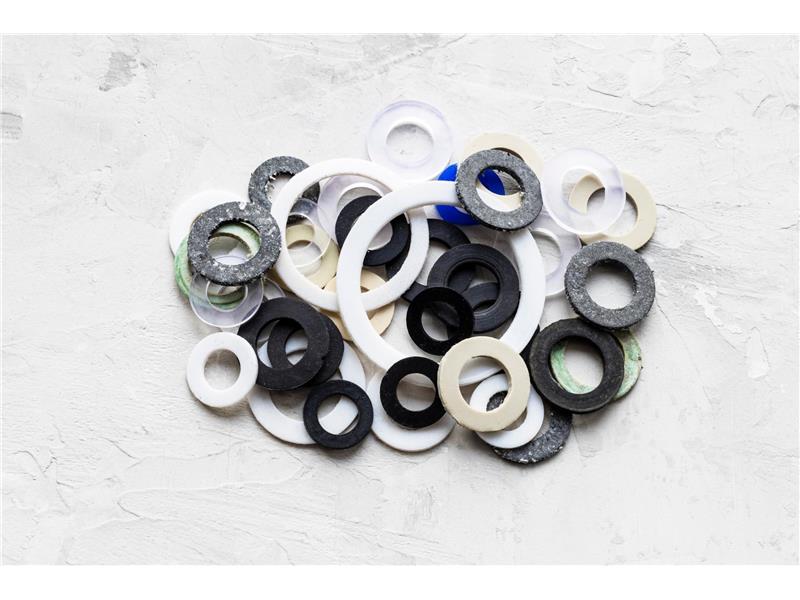

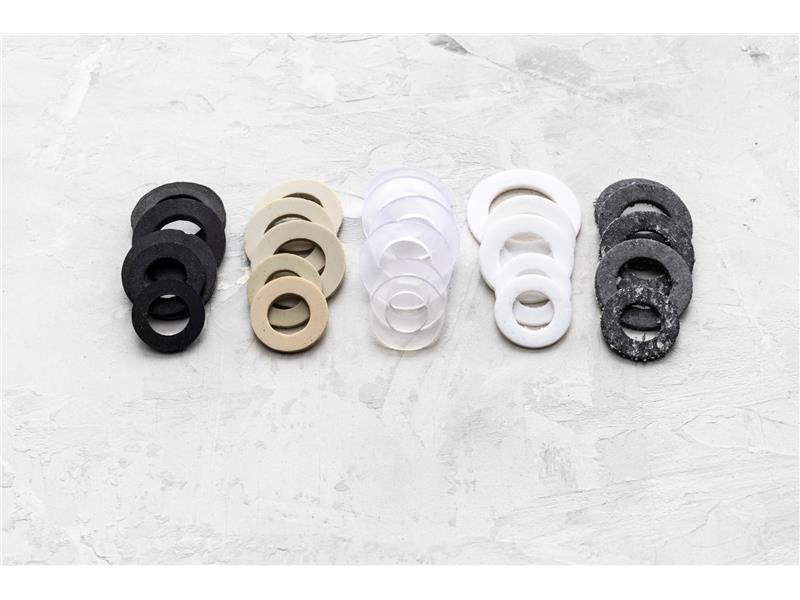

Rodzaje uszczelnień technicznych

Uszczelnienia dystansowe

Uszczelnienia dystansowe to specjalistyczne uszczelki zaprojektowane w celu wytworzenia kontrolowanego odstępu między dwoma elementami. Ich główną funkcją jest nie tylko zapewnienie szczelności, ale także precyzyjne oddzielenie części, aby umożliwić ich prawidłowe działanie. Uszczelnienia dystansowe są powszechnie stosowane w branżach takich jak elektronika, gdzie konieczne jest zachowanie określonego dystansu pomiędzy elementami.

Do produkcji tych uszczelek wykorzystywane są różne materiały, w tym tworzywa sztuczne, elastomery oraz metale, które zapewniają odpowiednią trwałość, elastyczność oraz odporność na czynniki zewnętrzne.

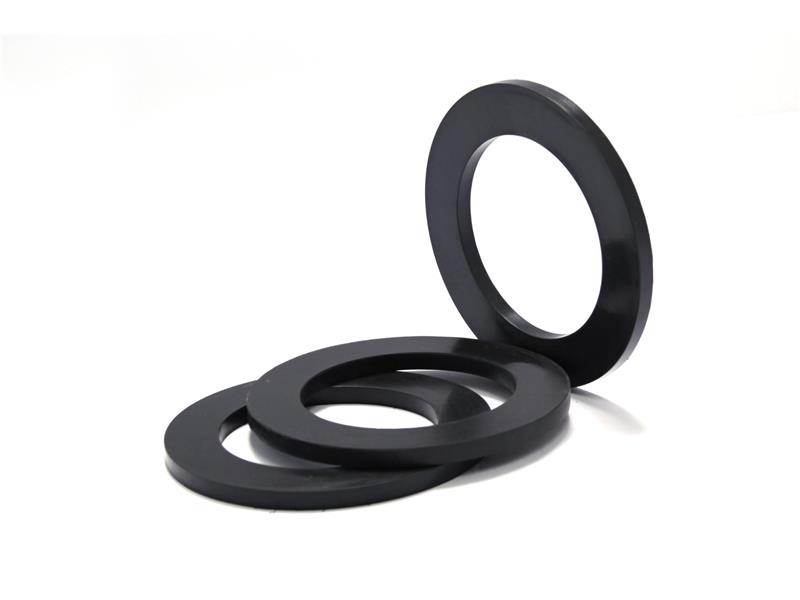

Uszczelki gumowe

Uszczelki gumowe to jedne z najczęściej stosowanych rozwiązań uszczelniających, charakteryzujące się dużą elastycznością i zdolnością do dopasowania się do różnych kształtów i powierzchni. Dzięki tym właściwościom, uszczelki gumowe zapewniają skuteczną ochronę przed wyciekami płynów i gazów, nawet w trudnych warunkach eksploatacyjnych.

Wśród najpopularniejszych rodzajów uszczelek gumowych znajdują się pierścienie O-ring, uszczelki płaskie oraz uszczelki kwadratowe. Pierścienie O-ring są powszechnie używane w połączeniach cylindrycznych, uszczelki płaskie znajdują zastosowanie w prostych połączeniach o dużych powierzchniach, natomiast uszczelki kwadratowe są stosowane w aplikacjach wymagających wyższej odporności na ciśnienie.

Uszczelki gumowe wykorzystywane są w różnych branżach, w tym w motoryzacji, gdzie zapewniają szczelność elementów silników, układów chłodzenia czy paliwowych, w przemyśle spożywczym, gdzie muszą spełniać wysokie standardy higieniczne, oraz w medycynie, gdzie są używane w urządzeniach medycznych i aparaturze.





Uszczelki kompresyjne

Uszczelki kompresyjne to typ uszczelek, które działają na zasadzie sprężenia pod wpływem nacisku, co pozwala im wypełnić ewentualne szczeliny i zapewnić szczelność połączeń. Ich główną zaletą jest zdolność do adaptacji w miejscach, gdzie powierzchnie mogą być nierówne, co sprawia, że są szczególnie skuteczne w takich aplikacjach, gdzie standardowe uszczelki mogą zawodzić.

Uszczelki kompresyjne są szeroko stosowane w połączeniach rur, zaworach kulowych oraz złączach hydraulicznych, gdzie wymagane jest utrzymanie wysokiego ciśnienia i zapobieganie wyciekom. Ich elastyczność i zdolność do dopasowywania się do różnych powierzchni sprawiają, że są niezastąpione w systemach hydraulicznych i pneumatycznych, które narażone są na zmienne warunki pracy.



Uszczelki płynne

Uszczelki płynne, znane również jako uszczelki uszczelniane płynem, to zaawansowane rozwiązanie uszczelniające stosowane w aplikacjach wymagających wyjątkowej szczelności w trudnych warunkach. Charakteryzują się one zdolnością do tworzenia elastycznej warstwy uszczelniającej, która skutecznie wypełnia szczeliny, zapewniając wysoką ochronę przed wyciekami.

Uszczelki płynne są szczególnie odporne na wysokie temperatury, chemikalia oraz ciśnienie, co sprawia, że są idealnym rozwiązaniem w przemysłach, gdzie inne formy uszczelnień mogą zawodzić. Dzięki tym właściwościom znajdują zastosowanie w aplikacjach takich jak połączenia gwintowe w przemyśle chemicznym, gdzie wymagane jest utrzymanie integralności systemów w kontaktach z agresywnymi substancjami i w ekstremalnych warunkach pracy.



Uszczelnienia hydrauliczne

Uszczelnienia hydrauliczne to kluczowy element w systemach, które działają pod wysokim ciśnieniem, zapewniając skuteczną ochronę przed wyciekami cieczy. Te uszczelnienia pełnią istotną rolę w utrzymaniu ciśnienia w układach hydraulicznych oraz zapewnieniu ich niezawodności i efektywności. Uszczelnienia hydrauliczne dzielą się na różne typy, takie jak uszczelnienia tłokowe (stosowane w tłokach maszyn, zapewniając szczelność i minimalizując ryzyko wycieków płynów roboczych), pierścieniowe (używane są w układach, gdzie wymagane jest zatrzymanie cieczy w obrębie zamkniętych przestrzeni, takich jak w silnikach hydraulicznych i pompach) i podkładki metalowo-gumowe (znajdują zastosowanie w aplikacjach wymagających połączenia metalowych powierzchni z gumą).

Uszczelnienia hydrauliczne są szeroko wykorzystywane w maszynach budowlanych, hydraulice przemysłowej oraz urządzeniach transportowych, gdzie są narażone na ekstremalne warunki pracy, w tym w miejscach gdzie panują zróżnicowane warunki ciśnieniowe i gdzie elementy narażone są intensywną eksploatację.

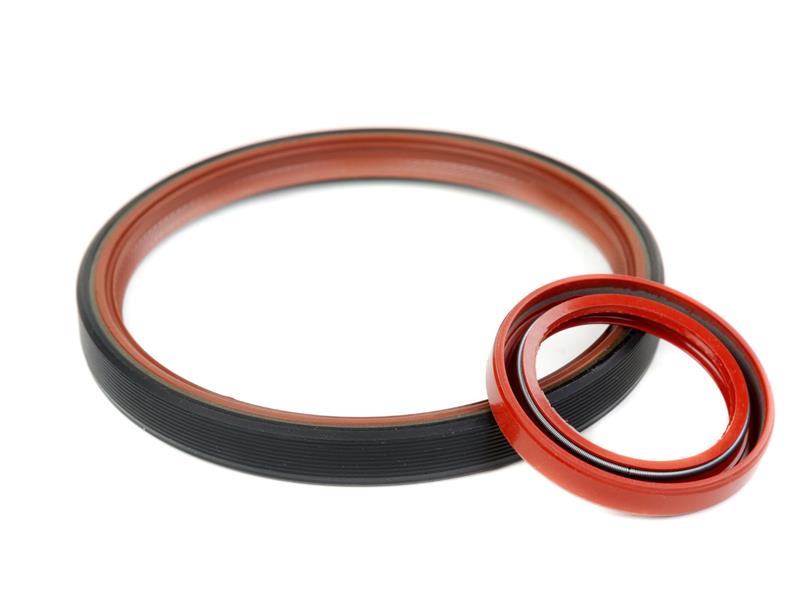

Uszczelnienia pierścieniowe

Uszczelnienia pierścieniowe, znane również jako uszczelnienia wargowe lub simmeringi, to typ uszczelnień, które są szczególnie skuteczne w aplikacjach wymagających ruchu obrotowego. Przeznaczone do uszczelnienia wałów i osi, zapewniając szczelność w układach mechanicznych, które narażone są na działanie wysokich prędkości obrotowych.

Dzięki swojej specjalnej budowie, pierścienie uszczelniające skutecznie zapobiegają wyciekom płynów, środków smarnych i innych substancji roboczych, chroniąc jednocześnie elementy ruchome przed zużyciem i zanieczyszczeniami. Są one wykorzystywane w wielu branżach, w tym w silnikach, przekładniach oraz maszynach obrotowych.







Uszczelki śrubowe

Uszczelki śrubowe (często miedziane) to uszczelki stosowane głównie w budownictwie i przemyśle, gdzie pełnią kluczową rolę w zapewnianiu szczelności połączeń śrubowych. Działają poprzez docisk śruby do materiału, tworząc szczelne i solidne połączenie, które zapobiega wyciekom.

Uszczelki śrubowe są szczególnie skuteczne w zapobieganiu wyciekom w połączeniach śrubowych w aplikacjach typu zbiorniki, rury czy pojemniki. Dzięki swojej konstrukcji i zastosowaniu materiałów takich jak miedź, uszczelki te charakteryzują się wysoką odpornością na wysokie temperatury oraz działanie substancji chemicznych, co sprawia, że znajdują szerokie zastosowanie w różnych gałęziach przemysłu, w tym w instalacjach wodociągowych, grzewczych czy przemysłowych.



Uszczelki pneumatyczne

Uszczelki pneumatyczne to specjalistyczne uszczelnienia stosowane w systemach wykorzystujących sprężone powietrze. Ich konstrukcja jest zaprojektowana w taki sposób, aby zapewniać efektywne uszczelnienie ruchomych elementów w tych systemach, minimalizując ryzyko wycieków powietrza.

Uszczelki pneumatyczne znajdują szerokie zastosowanie w zaworach pneumatycznych, cylindrach oraz układach sterowania, gdzie kluczowa jest niezawodność i precyzyjne działanie systemów. Niezbędne w maszynach i urządzeniach pneumatycznych, w których sprawne działanie zależy od precyzyjnego uszczelnienia i ograniczenia do minimum wszelkich wycieków powietrza.



Uszczelnienia mechaniczne

Uszczelnienia mechaniczne (inaczej uszczelki wirnikowe) stosuje się w maszynach i urządzeniach wymagających ruchu obrotowego przy jednoczesnym zachowaniu szczelności. Ich głównym zadaniem jest zapobieganie wyciekom płynów, gazów lub innych substancji roboczych w urządzeniach, w których występuje ruch obrotowy.

Uszczelnienia mechaniczne składają się z dwóch głównych części: pierścienia statycznego oraz pierścienia wirującego, które współpracują ze sobą, zapewniając efektywne uszczelnienie w miejscu obrotu. Pierścień statyczny pozostaje nieruchomy, natomiast pierścień wirujący obraca się zgodnie z ruchem elementu mechanicznego.

Uszczelnienia mechaniczne są niezbędne w aplikacjach takich jak pompy, mieszadła i sprężarki, gdzie wymagane jest utrzymanie szczelności przy intensywnej eksploatacji i wysokich prędkościach obrotowych.



Uszczelnienia teflonowe (PTFE)

Uszczelki PTFE, oparte na politetrafluoroetylenie (PTFE), są powszechnie znane z doskonałej odporności chemicznej i termicznej. Dzięki swojej wyjątkowej wytrzymałości uszczelki PTFE znajdują szerokie zastosowanie w przemyśle chemicznym, gdzie muszą wytrzymać kontakt z substancjami chemicznymi, a także w produkcji półprzewodników.

Dodatkowo, dzięki swoim właściwościom antyadhezyjnym, uszczelki teflonowe są popularne w branży spożywczej, gdzie wymagana jest łatwość czyszczenia. Te właściwości sprawiają, że uszczelki PTFE są niezastąpione w branżach wymagających wysokiej higieny i bezpieczeństwa.



Uszczelki skręcane

Uszczelki skręcane, znane również jako uszczelnienia stożkowe, działają na zasadzie odpowiedniego skręcenia elementów, co powoduje ich ściskanie i tworzenie szczelnego połączenia.

Uszczelki skręcane są szczególnie efektywne w zastosowaniach, gdzie konieczne jest uszczelnienie połączeń gwintowych, takich jak zawory kulowe czy złącza rurowe. Dzięki swojej konstrukcji, te uszczelki pozwalają na łatwe i szybkie montowanie oraz demontowanie połączeń, co jest istotne w aplikacjach, które wymagają częstych konserwacji lub serwisów. Dzięki swojej trwałości i efektywności, uszczelki skręcane są powszechnie wykorzystywane w różnych branżach przemysłowych.





Uszczelki wargowe

Uszczelnienia wargowe, znane również jako uszczelki do zaworów, są specjalnie zaprojektowane do zapewnienia szczelności połączeń dynamicznych, takich jak zawory czy przepustnice. Ich konstrukcja umożliwia efektywne uszczelnianie miejsc, w których elementy urządzeń poruszają się względem siebie.

Uszczelki wargowe działają poprzez ściskanie się między elementami, tworząc solidną barierę, która zapobiega wyciekom cieczy, gazów oraz zanieczyszczaniu, nawet w ciężkich warunkach eksploatacyjnych. Dzięki temu, są niezastąpione w systemach, gdzie ruchome części muszą być szczelnie zamknięte, a jednocześnie zachować pełną funkcjonalność.



Uszczelnienia metaloplastyczne

Uszczelnienia metaloplastyczne to zaawansowane uszczelnienia stosowane w aplikacjach, które wymagają wyjątkowej odporności termicznej i chemicznej. Składają się z cienkich warstw metalu oraz materiału uszczelniającego, pozwalających na uzyskanie połączenia o wysokiej trwałości i szczelności, nawet w ciężkich warunkach pracy.

Dzięki swojej konstrukcji, uszczelnienia metaloplastyczne zapewniają doskonałą ochronę przed wyciekami w systemach narażonych na wysokie temperatury i agresywne substancje chemiczne. Są wykorzystywane w takich branżach jak przemysł chemiczny, petrochemiczny oraz energetyczny.



Jak odpowiednio dobrać uszczelnienia techniczne?

Odpowiedni dobór uszczelnień technicznych jest kluczowy dla zapewnienia niezawodności i trwałości systemów mechanicznych, hydraulicznych oraz przemysłowych. Należy uwzględnić takie czynniki jak temperatura, ciśnienie oraz rodzaj substancji, z jakimi będzie miało kontakt uszczelnienie. Wysokie temperatury wymagają zastosowania materiałów odpornych na ekstremalne warunki, takich jak PTFE, podczas gdy uszczelnienia do aplikacji niskotemperaturowych mogą wymagać materiałów takich jak guma silikonowa. Warto również wziąć pod uwagę ciśnienie robocze w systemie, ponieważ uszczelnienia muszą być dobrane do odpowiednich wartości, aby zapobiegać wyciekom i zapewnić skuteczne działanie układów.

Kolejnym istotnym aspektem jest rodzaj połączenia, w którym ma być zastosowane uszczelnienie. W systemach statycznych, takich jak połączenia flanszowe, sprawdzą się uszczelki gumowe lub metalowe, natomiast w aplikacjach dynamicznych, gdzie występuje ruch obrotowy, jak w przypadku wałów czy silników, niezbędne będą uszczelnienia mechaniczne, takie jak simmeringi czy pierścienie wargowe. Uszczelnienia te są zaprojektowane tak, aby skutecznie radziły sobie z ruchem elementów, minimalizując wycieki płynów i gazów. Wybór odpowiedniego materiału również zależy od rodzaju aplikacji – w przemyśle chemicznym i spożywczym popularne są uszczelnienia PTFE, które charakteryzują się wyjątkową odpornością na chemikalia, wysokie temperatury oraz łatwością w utrzymaniu higieny.

Ostateczny wybór uszczelnienia technicznego powinien opierać się na dokładnej analizie warunków pracy, materiałów oraz specyfikacji systemu, co zapewni niezawodność i bezpieczeństwo urządzeń, minimalizując ryzyko awarii i wydłużając ich żywotność.





Podsumowanie - uszczelnienia techniczne

Dobór odpowiedniego typu uszczelnienia technicznego ma zasadnicze znaczenie dla efektywności, niezawodności i bezpieczeństwa wielu systemów technologicznych. Różnorodność dostępnych rozwiązań pozwala na precyzyjne dopasowanie do specyficznych wymagań aplikacji, zapewniając ich długotrwałą i niezawodną pracę w ekstremalnych warunkach. Kluczowe jest wybieranie uszczelnień, które gwarantują szczelność, odporność na uszkodzenia mechaniczne i chemiczne oraz zapewniają minimalizację ryzyka wycieków, co przekłada się na oszczędność i bezpieczeństwo.
