Sterownik kompaktowy PR205 z wyświetlaczem LCD i Ethernetem akYtec

Nowy sterownik kompaktowy PR205 akYtec to programowalny sterownik logiczny (PLC) do montażu na szynie montażowej ze zintegrowanym kolorowym wyświetlaczem graficznym 2,4" (IPS, 320 × 240 pikseli, 65 535 kolorów). Ma sześć dowolnie konfigurowanych przycisków funkcyjnych: Wizualizacja, wizualizacja i obsługa odbywają się bezpośrednio na urządzeniu.

Dzięki elastycznym wejściom uniwersalnym PR205 może przetwarzać sygnały z wielu czujników – w tym czujnika temperatury, przekaźnika ciśnienia, przepływomierza i innych urządzeń – przez cztery kanały analogowe (PT1000, NTC/PTC, 0...10 V, 4...20 mA). PR205 ma standardowo złącze Ethernet (10/100 Mb/s, Modbus TCP) oraz dwa szeregowe złącza RS-485 (Modbus RTU/ASCII). Programowanie odbywa się w bezpłatnym oprogramowaniu akYtec ALP, obsługującym języki IEC 61131-3, takie jak funkcjonalny schemat blokowy (FBD) i tekst strukturalny (ST).

Dostępne są dwa modele z poniższą konfiguracja I/O:

• Wejścia cyfrowe: 6 normalnych + 2 szybkie wejścia licznika (do 100 kHz)
• Wyjścia cyfrowe: 6 wyjść przekaźnika + 2 wyjścia tranzystora lub 8 wyjść przekaźnika
• Wejścia analogowe: 4 (uniwersalne, np. Pt500/Pt1000, NTC/PTC, sygnały standardowe 0–10 V/4–20 mA)
• Wyjścia analogowe: 3 (0–10 V/4–20 mA)

Liczba I/O może zostać rozszerzona za pomocą maksymalnie dwóch modułów rozszerzenia PRM.

Sterownik działa z zasilaniem prądu stałego 24 V (zakres 20–36 V) i zużywa do 8 W. Ma 224 kB pamięci flash, 60 kB RAM i 2040 bajtów pamięci trwałej. Urządzenie jest zaprojektowane do zastosowania przemysłowego w zakresie temperatury roboczej
–20...+55°C (przechowywanie –25...+55°C) i z wilgotnością powietrza do 80 procent bez kondensacji. Obudowa składa się z wytrzymałego tworzywa sztucznego, odpowiada rodzajowi ochrony IP20, ma kompaktowe wymiary 123 × 108 × 58 mm i waży ok. 350 g.

Zastosowania praktyczne

PR205 nadaje się do wielu zadań automatyzacji w procesach przemysłowych oraz w technice budynków. Jego uniwersalne wejścia umożliwiają bezpośrednie podłączenie czujników standardowych do pomiaru temperatury, ciśnienia, przepływu i poziomu napełnienia, dzięki czemu nie są potrzebne dodatkowe przemienniki sygnału. Wbudowany kolorowy wyświetlacz wizualizuje nie tylko wartości procesowe w czasie rzeczywistym, lecz wskazuje również aktualny status programu, dzięki czemu obsługa jest jasna i prosta. Dzięki złączom Ethernet i RS-485 sterownik można zintegrować przez Modbus TCP/RTU z systemami nadrzędnymi lub połączyć z usługami online, takimi jak akYtec Cloud do monitorowania zdalnego. Typowe zastosowania to sterowania autoklawami oraz innymi instalacjami procesowymi w produkcji instalacji wentylacji, ogrzewania i klimatyzacji w automatyce budynków. W wielu przypadkach PR205 zastępuje PLC oraz zewnętrzny HMI, tworząc w ten sposób kompaktowe rozwiązanie All in One.

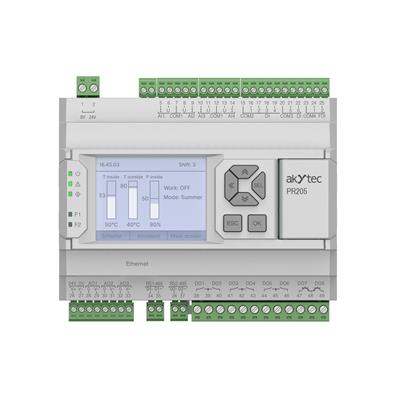

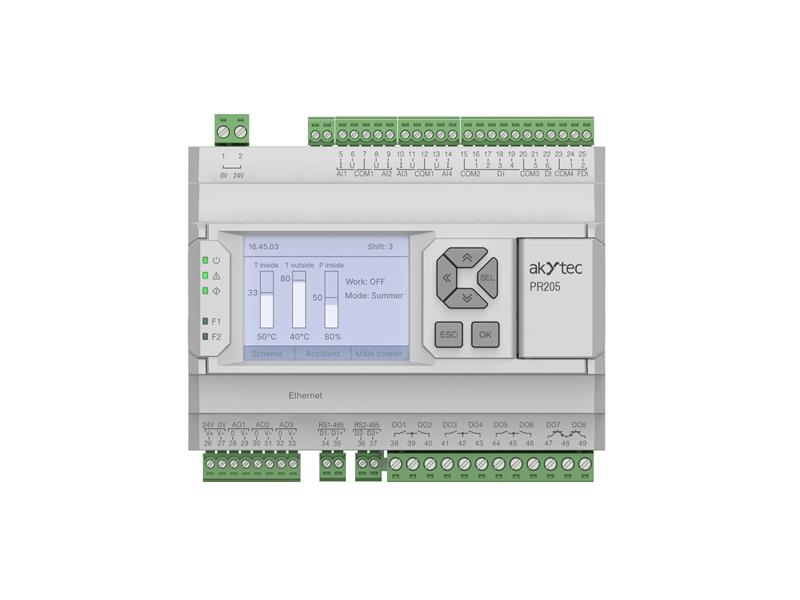

akYtec compact controller PR205 - front.
Kompaktowy sterownik PR205 z wyświetlaczem LCD akYtec jest przeznaczony do sterowania procesami przemysłowymi techniki budynków. Wszystkie rodzaje czujników mogą zostać do niego podłączone i być sterowane zdalnie przez Ethernet.
Zdjęcie: akYtec GmbH

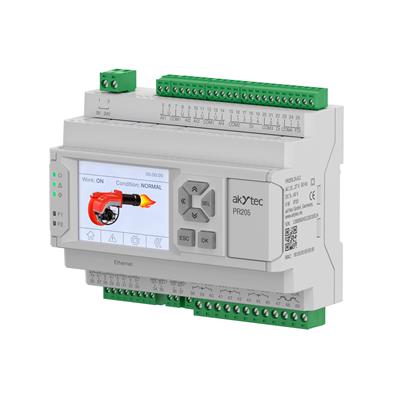

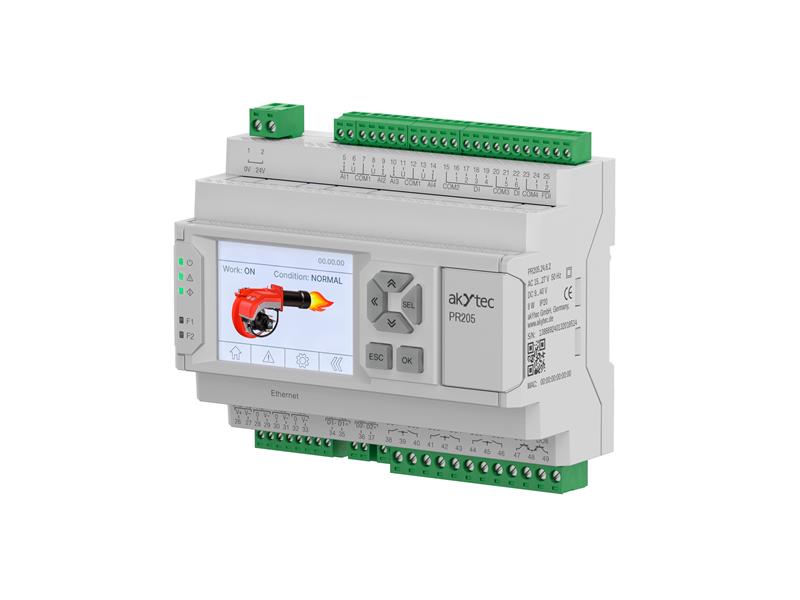

akYtec compact controller PR205.
Nowa kompaktowa jednostka sterująca PR205 akYtec to programowalny sterownik logiczny (PLC) do montażu na szynach DIN. Ma zintegrowany kolorowy wyświetlacz graficzny 2,4-cala oraz złącze Ethernet.
Zdjęcie: akYtec GmbH
