Jak przyspieszyć przezbrajanie procesu spawalniczego (SMED) za pomocą łap dociskowych GN 9192-S?

SMED (Single-Minute Exchange of Dies) to metoda opracowana przez Shigeo Shingo – japońskiego inżyniera, w celu skrócenia czasu przezbrojenia maszyn produkcyjnych. Termin „Single-Minute" oznacza, że zmiana oprzyrządowania (np. matryc) powinna być możliwa do wykonania w czasie krótszym niż 10 minut, czyli w pojedynczych minutach.

SMED jest kluczowym elementem w systemach produkcji just-in-time (JIT) i lean manufacturing, ponieważ umożliwia szybkie i elastyczne dostosowanie linii produkcyjnej do zmieniających się wymagań, co pozwala na produkcję mniejszych partii towarów bez zwiększania kosztów operacyjnych.

Firma Protech to lider obróbki stali pod kątem cięcia, gięcia i spawania. W swoim portfolio ma realizacje wielu konstrukcji spawanych, a dzięki zrobotyzowanym celom spawalniczym jest w stanie wykonać małe i duże serie w krótkim czasie, zgodnie z ideą SMED. Sama zrobotyzowana cela to nie wszystko, ponieważ spawany lub obrabiany detal musi być odpowiednio szybko i pewnie zamocowany. W tym celu inżynierowie Firmy Protech podczas projektowania i budowy nowych stanowisk, wykorzystują między innymi łapy dociskowe GN 9192 firmy Elesa+Ganter. Ich funkcjonalność i właściwości zostały szerzej opisane w artykule Łapy dociskowe GN 9192 do mocowania obrabianych przedmiotów.

Rys. 1 Łapy dociskowe GN 9192 wraz z akcesoriami

W zależności od procesu produkcyjnego, konstruktorzy oprzyrządowania z firmy Protech stosują znormalizowane elementy do budowy maszyn i urządzeń Elesa+Ganter. Wykorzystując bazę modeli 3D, która jest dostępna na stronie internetowej, dobierają elementy spełniające założenia danego projektu. Jako przykład prezentujemy stanowisko spawalnicze z robotem, w którym widać zamodelowany stół obrotowy z detalem, który będzie spawany. Dla każdego detalu inżynier decyduje o ilości punktów mocujących. W dolnej części stołu widać trzy łapy dociskowe GN 9192-S. (Rys. 2).

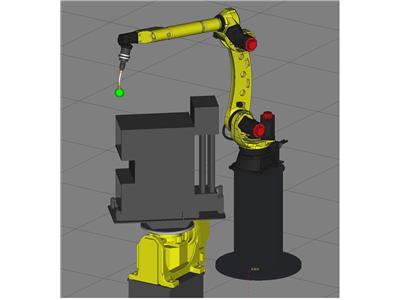

Rys. 2 Łapy dociskowe GN 9192-S w projekcie stanowiska spawalniczego.

Dzięki zastosowaniu łap dociskowych GN 9192 uzyskano:

• solidne zamocowanie detalu podczas procesu spawania;
• pewne zamocowanie detalu podczas obrotu stołu w trakcie procesu spawania;
• szybsze przezbrojenie detalu za pomocą jednego rozmiaru klucza;

Poniżej zaprezentowano finalną realizację stanowiska z zastosowaniem łap dociskowych GN 9192-S (Rys. 3)

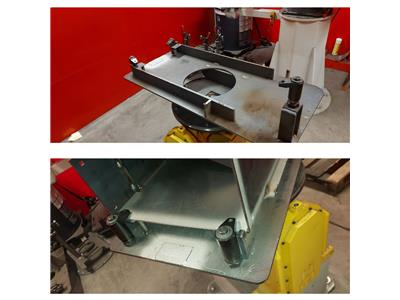

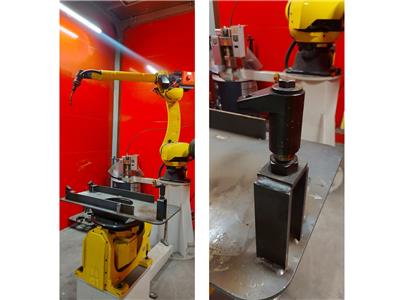

Rys. 3 Łapy dociskowe GN 9192-S w finalnym zastosowaniu.

Podsumowując łapy dociskowe Elesa+Ganter umożliwiają mocowanie detali z siłą od 5 do 10 kN, co zapewnia solidne i bezpieczne przytrzymanie elementów w różnych aplikacjach przemysłowych. Dodatkowo, dzięki skokowi wynoszącemu od 5 mm do 40 mm, można łatwo mocować detale o różnej wysokości, co zwiększa ich uniwersalność. Co więcej, łapy te można zaciskać zarówno za pomocą klucza, jak i dźwigni, co pozwala na szybkie mocowanie bez konieczności użycia dodatkowych narzędzi. Jest to szczególnie wygodne przy częstym przezbrajaniu, dla krótkich serii produkcyjnych i zmiennych warunków pracy, czyli zgodnie z ideą SMED.

W przypadku planów lub realizacji nowego projektu, zachęcamy do kontaktu z działem technicznym Elesa+Ganter, który służy pomocą w optymalnym rozwiązaniu każdego problemu natury technicznej
