Jakie korzyści może przynieść właścicielowi budynku wykonanie testu szczelności?

Przygotowując budynek do eksploatacji, należy zadbać o jego właściwe uszczelnienie, ponieważ nieszczelności w elewacji są przyczyną zwiększenia strat ciepła w zimie i chłodu w lecie. Przy obecnie stosowanych technikach budowlanych nie jest możliwe zagwarantowanie szczelności w 100%. Warto zauważyć, że w obiektach wyposażonych w wentylację mechaniczną z wentylatorem nawiewnym i wywiewnym istnieje szansa zminimalizowania strat energii poprzez aktywną regulację ilości wtłaczanego w stosunku do wyrzucanego powietrza.
W tym celu po zakończeniu etapu uszczelniania należy powtórnie wykonać test szczelności zgodnie z normą PN-EN13829.

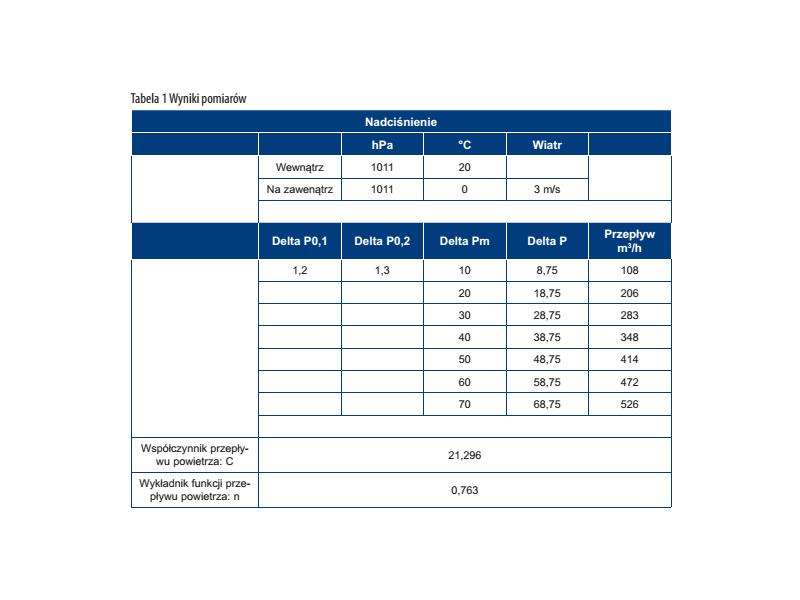

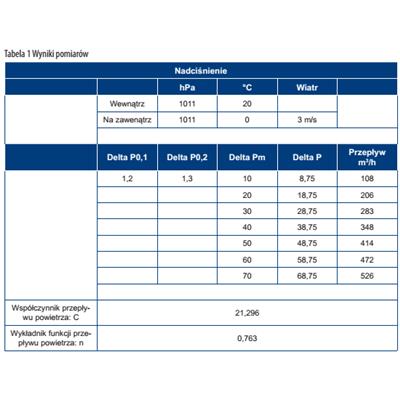

Tabela 1 Wynik pomiarów





































W takim badaniu oprócz wartości liczbowych jak:

• wielkość wymiany powietrza n50
• przepuszczalność powietrzna q50
• jednostkowy strumień przecieku powietrza w50

otrzymujemy również charakterystykę przepuszczalności danego obiektu w funkcji różnicy ciśnienia.

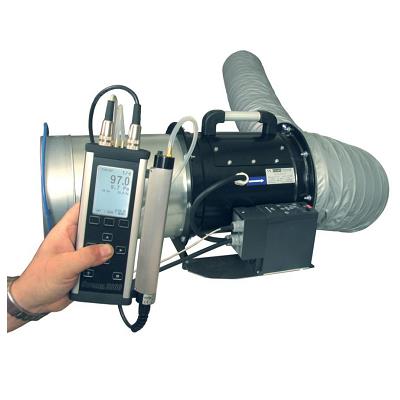

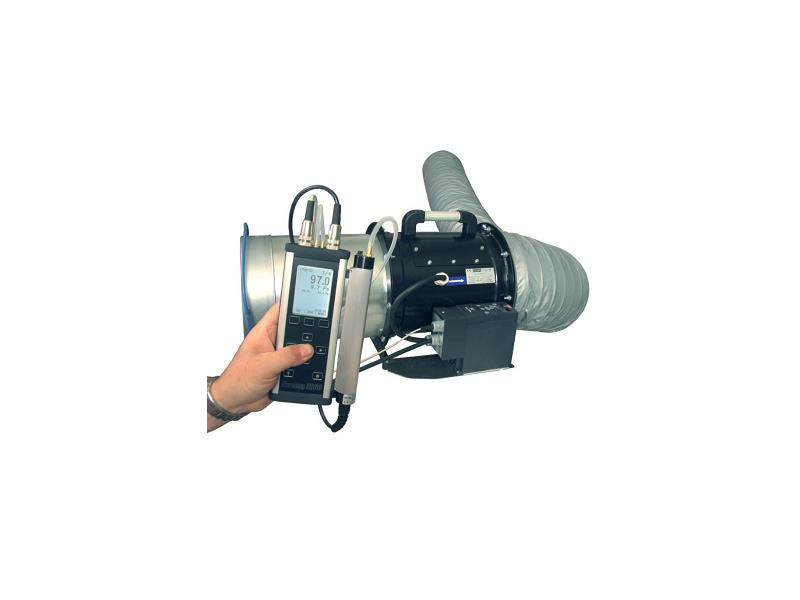

Wykorzystując pokazany na zdjęciu zestaw pomiarowy wyznaczono charakterystykę budynku rys 1, zaś wyniki pomiarów zestawiono w tabeli 1.

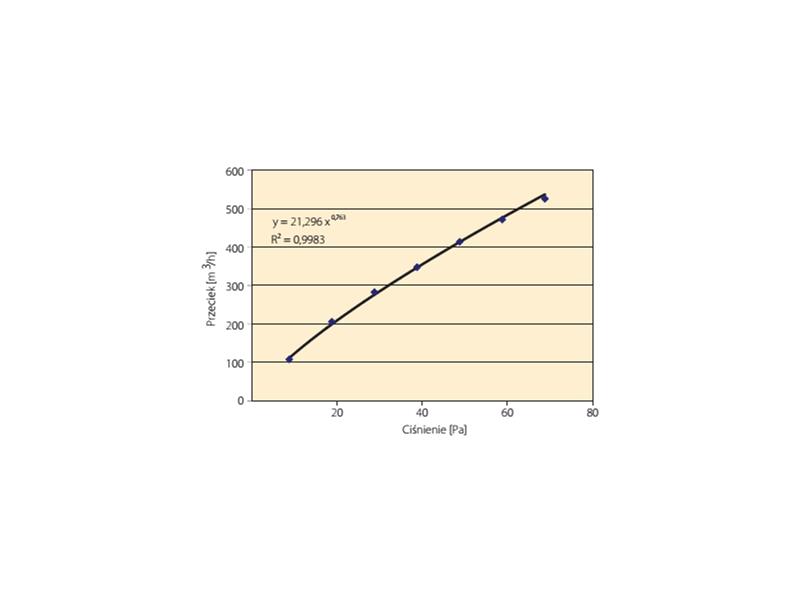

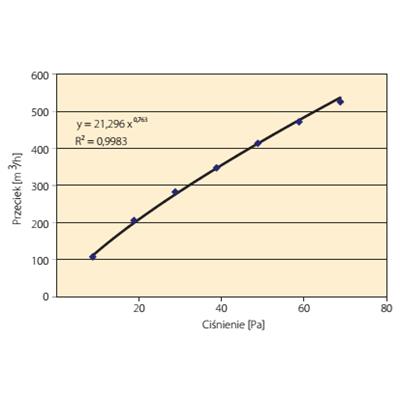

Rys. 1 Charakterystyka obiektu

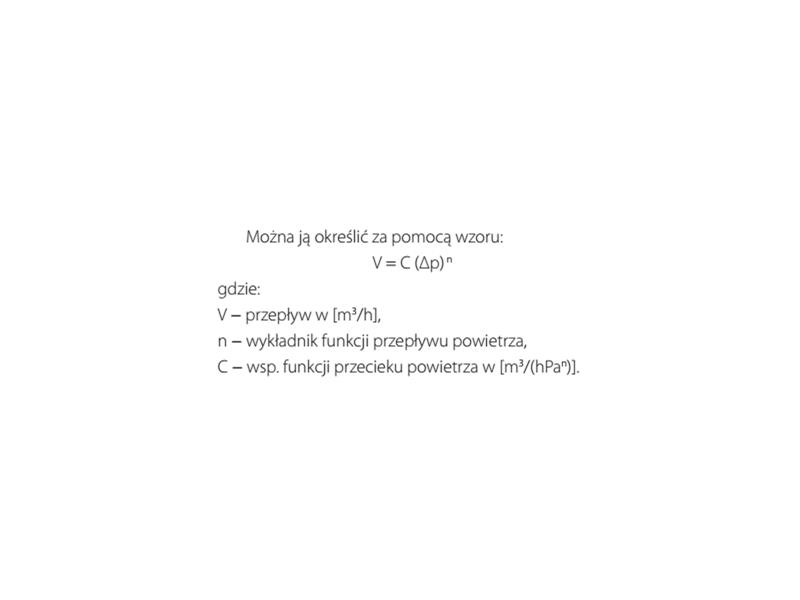

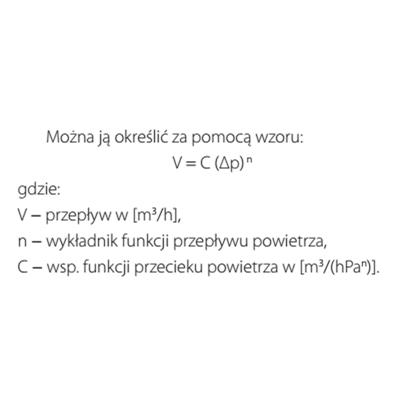

W powyższym przykładzie rzeczywista charakterystyka badanego budynku określona jest określona zależnością:

















Na tej podstawie możliwe jest wyznaczenie formuły określającej funkcję kosztów ponoszonych z tytułu strat wynikający z infiltracji obiektu i zastosowanie do optymalizacji procesu sterowania wentylatorami nawiewu i wywiewu w zależności od pory roku (temperatury), prędkości wiatru, kosztów pozyskania ciepła lub chłodu w korelacji do stosowanego systemu ogrzewania i chłodzenia.

Moc tracona/dostarczona/do budynku wraz ze strumieniem infiltracji:

























Równoważna moc jaka może być utracona przy identycznym jak dla infiltracji strumieniu powietrza w rzypadku, kiedy będzie on wyrzucany na zewnątrz poprzez system odzysku z rekuperatorem, np. krzyżowym (gdy utrzymywana przez wentylatory różnica ciśnienia pomiędzy wnętrzem, a otoczeniem budynku ΔP = 0):

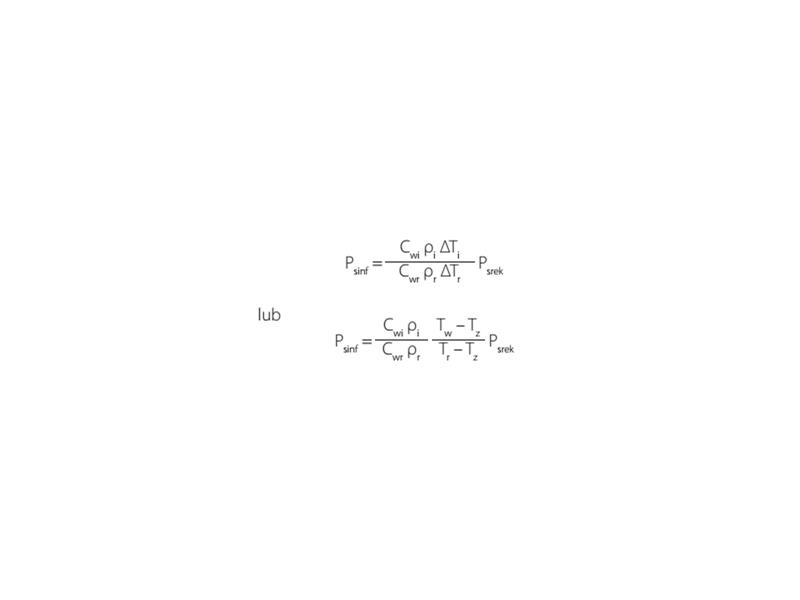

Wyrażając strumień infiltracji poprzez moc Psrek i podstawiając do wzoru na moc strumienia otrzymujemy następującą zależność mocy:

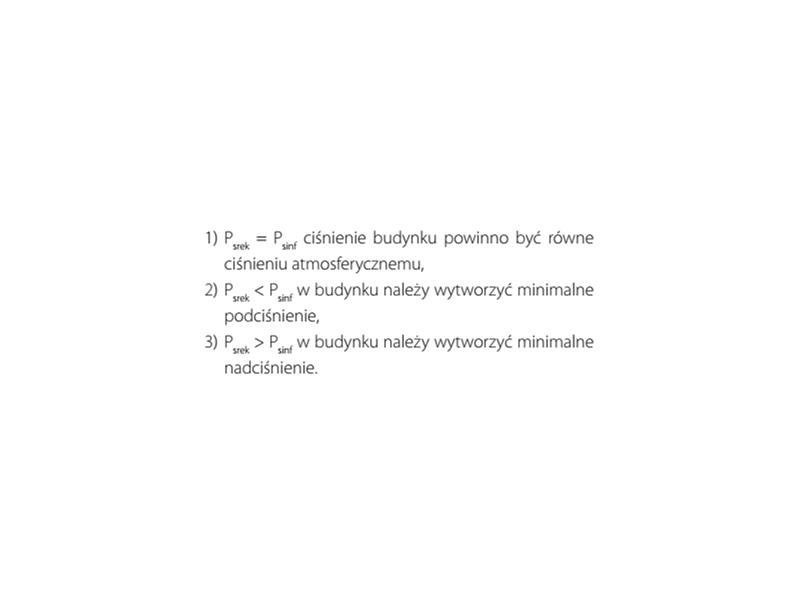

Znając tę zależność oraz moc obliczoną na podstawie wyznaczonej podczas prób Charakterystyki budynku, można określić w danym momencie, jaką drogą wydmuchiwany strumień powietrza, pochodzący z infiltracji zabierze ze sobą więcej energii (wygeneruje większą stratę) co oznacza że:

























Uzyskane z tego tytułu oszczędności nie będą zbyt duże, jednak efektywność metody powinna być największa w okresach kiedy temperatura na zewnątrz oscyluje w obrębie zadanej temperatury wnętrza budynku i w zależności od pory dnia może być od niej raz wyższa lub niższa.
Z uwagi, że jest to operacja softwerowa, nie wymagająca instalacji dodatkowych urządzeń, optymalizacja pracy wentylatorów w dłuższej perspektywie powinna być opłacalna, zwłaszcza, że w naszym klimacie liczba
dni, w których występują optymalne dla takiego działania gradienty temperatury jest dosyć duża. Z tego powodu warto jest określić kiedy i w jakich warunkach więcej energii tracimy przez dodatkową rekuperację, niż przez infiltrację poprzez ściany.
