Monitoring drzwi bezpieczeństwa z wyłącznikiem bezpieczeństwa RFID 3SE64 z blokadą osłony i ET 200SP

Powrót do listy artykułów Aktualizowany: 2024-11-04

Skuteczne zabezpieczenie stref niebezpiecznych

Jak funkcje bezpieczeństwa mogą być realizowane za pomocą ET 200SP Siemens?

Ważne dla: osób decyzyjnych na produkcji, technologów, inżynierów ds. konfiguracji, inżynierów z utrzymania ruchu.

Prezentowany przykład pokazuje możliwości podłączenia, które są dostępne dla monitorowania drzwi ochronnych z blokadą w ET 200SP oraz okablowanie, konfigurację i programowanie w TIA Portal. Omówione są również: architektura funkcji bezpieczeństwa i osiągalny poziom bezpieczeństwa.

Zdj. Siemens

ZASADA DZIAŁANIA

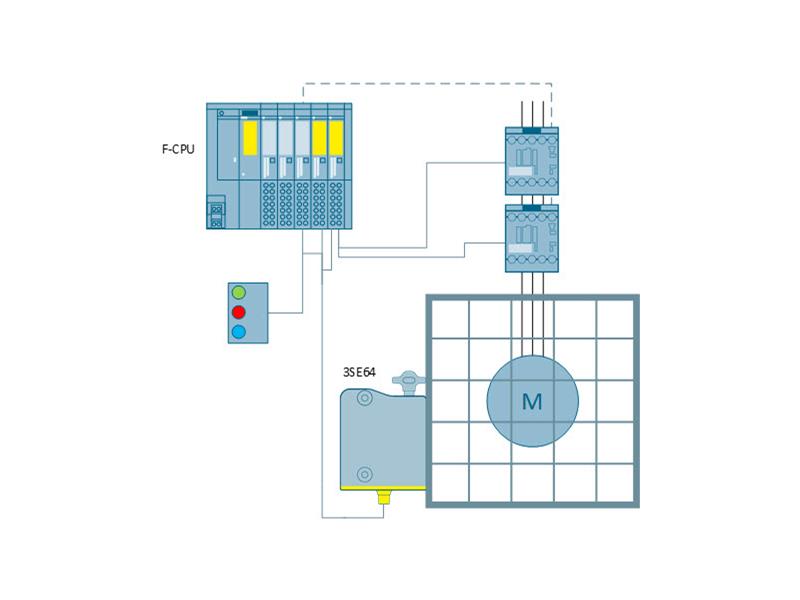

Pozycja drzwi ochronnych jest monitorowana przez jeden wyłącznik bezpieczeństwa. Dodatkowo drzwi są blokowane za pomocą blokady wbudowanej w wyłącznik bezpieczeństwa. Po otworzeniu drzwi silnik zostaje odłączony w sposób awaryjny poprzez dwa styczniki. Jeżeli polecenie odblokowania bramy zostanie wysłane za pomocą przełącznika uchylnego, układ sterowania w trybie awaryjnym wyłącza styczniki mocy w sposób zapewniający bezpieczeństwo.

Po upływie skonfigurowanego czasu blokada jest odblokowywana i możliwy jest dostęp do maszyny. Po zamknięciu i zablokowaniu drzwi oraz zamknięciu pętli sprzężenia zwrotnego można włączyć maszynę za pomocą przycisku startowego.

MONITOROWANIE POŁOŻENIA DRZWI OCHRONNYCH I FUNKCJI BLOKADY
Położenie drzwi ochronnych jest monitorowane przez wyłącznik bezpieczeństwa RFID 3SE64 z blokadą. W przypadku zastosowania wyłącznika bezpieczeństwa położenie drzwi ochronnych jest wykryte przez aktuator, który zamyka styk RFID, gdy brama ochronna jest zamknięta.
