Siłowniki pneumatyczne SSI ISO 15552 dwustronnego działania z jednostronnym tłoczyskiem

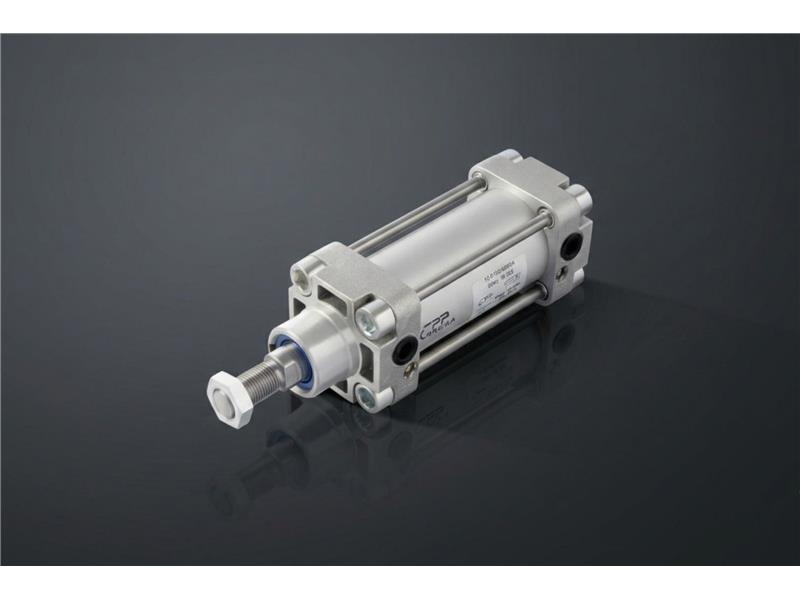

Siłowniki pneumatyczne SSI CPP PREMA w odmianie 016 to siłowniki szpilkowe dwustronnego działania z jednostronnym tłoczyskiem. Są przeznaczone do budowy napędów liniowych w maszynach przemysłowych, liniach produkcyjnych, układach automatyzacji oraz aplikacjach utrzymania ruchu. Seria SSI została zaprojektowana jako rozwiązanie zgodne z ISO 15552, ISO 6431 oraz VDMA 24562, dlatego dobrze sprawdza się w nowych projektach konstrukcyjnych, modernizacjach maszyn oraz przy zamianie siłowników pracujących w standardowej zabudowie ISO.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki pneumatyczne SSI [016A] dwustronnego działania z jednostronnym tłoczyskiem. Kategoria obejmuje warianty różniące się średnicą tłoka, skokiem roboczym, wymiarami przyłączy, wymiarami zabudowy oraz parametrami mechanicznymi. Dzięki temu konstruktor może dobrać siłownik do wymaganej siły, dostępnej przestrzeni montażowej, sposobu mocowania i charakteru pracy mechanizmu.

Konstrukcja szpilkowa serii SSI zapewnia sztywny, czytelny i serwisowalny układ mechaniczny. Pokrywy siłownika są połączone za pomocą śrub dwustronnych. Takie wykonanie ułatwia montaż elementów mocujących, pozwala na stosowanie wielu konfiguracji zabudowy i dobrze znosi typowe obciążenia występujące w automatyce przemysłowej. Siłownik może pracować jako napęd przesuwu, docisku, blokowania, wypychania, pozycjonowania, zamykania, otwierania, podnoszenia lub opuszczania elementów wykonawczych.

Odmiana 016 oznacza wykonanie z jednostronnym tłoczyskiem. Ruch roboczy jest przenoszony po jednej stronie siłownika. Zasilanie sprężonym powietrzem odbywa się naprzemiennie do dwóch komór roboczych, dlatego siłownik realizuje wymuszony ruch w obu kierunkach. Rozwiązanie to daje konstruktorowi większą kontrolę nad wysuwem i powrotem niż w przypadku napędów jednostronnego działania. Pozwala też precyzyjniej dobrać prędkość, siłę, sekwencję pracy oraz sposób sterowania za pomocą zaworów rozdzielających.

Seria SSI obejmuje średnice od D32 do D320. Dzięki temu można dobrać siłownik zarówno do lekkich mechanizmów pomocniczych, jak i do aplikacji wymagających dużej siły roboczej. Zakres skoków standardowych wynosi od 5 do 500 mm. Inne skoki mogą być wykonywane po konsultacji technicznej. Taka elastyczność ma znaczenie przy projektowaniu maszyn, w których skok siłownika musi odpowiadać rzeczywistemu przesuwowi prowadnicy, docisku, zasuwy, klapy, ramienia, popychacza lub elementu transportowego.

Maksymalne ciśnienie pracy serii SSI wynosi 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. To istotne dla działów utrzymania ruchu, ponieważ siłownik może być stosowany w typowych instalacjach pneumatycznych zakładów produkcyjnych. Przy doborze należy jednak uwzględnić jakość sprężonego powietrza, filtrację, odwodnienie instalacji, stabilność ciśnienia oraz sposób przygotowania medium w zespole FRL. Od jakości powietrza zależy trwałość uszczelnień, powtarzalność ruchu i stabilna praca w cyklach produkcyjnych.

W konstrukcji siłowników SSI stosowane są pokrywy i tłok ze stopu aluminium. Tłoczysko może być wykonane ze stali węglowej chromowanej lub ze stali kwasoodpornej. Tuleja może być wykonana ze stopu aluminium, ze stali węglowej chromowanej albo ze stali węglowej. Uszczelnienia standardowo wykonuje się z poliuretanu, który pracuje w zakresie temperatur od -20 do +80°C. Dla aplikacji wymagających podwyższonej odporności temperaturowej dostępne są wykonania z uszczelnieniami Viton do temperatury +150°C. Zgarniacz może być wykonany z NBR albo Viton, zależnie od wersji i warunków pracy.

Wersje z magnesem umożliwiają współpracę z czujnikami pola magnetycznego. Jest to ważne w układach sterowania, w których sterownik PLC lub przekaźnik logiczny musi otrzymywać informację o położeniu tłoka. Czujniki położenia pozwalają kontrolować koniec wysuwu, koniec powrotu, potwierdzać cykl maszyny, blokować kolejne kroki procesu lub diagnozować nieprawidłowości w pracy napędu. W praktyce ułatwia to integrację siłownika z automatyką maszyny i zwiększa bezpieczeństwo procesu.

Siłowniki SSI mogą być dostarczane w wykonaniach dodatkowych. Dostępne są m.in. wersje z tłoczyskiem, śrubami dwustronnymi i nakrętkami ze stali kwasoodpornej, wersje wysokotemperaturowe Viton, wersje z zamocowanym jarzmem, wersje z wydłużonym tłoczyskiem pod blokadę oraz wersje z wydłużonym tłoczyskiem pod osłonę tłoczyska. Takie warianty są istotne przy projektowaniu aplikacji narażonych na podwyższoną temperaturę, zanieczyszczenia, obciążenia boczne, konieczność mechanicznego zabezpieczenia położenia albo ograniczoną dostępność miejsca montażowego.

Dobór siłownika SSI powinien uwzględniać średnicę tłoka, skok, ciśnienie robocze, wymaganą siłę, sposób mocowania, kierunek działania obciążenia, prędkość ruchu, liczbę cykli, dostępność miejsca oraz warunki środowiskowe. Przy pracy z obciążeniami prowadzonymi poza osią tłoczyska należy stosować odpowiednie prowadzenie zewnętrzne lub elementy kompensujące niewspółosiowość. Siłownik pneumatyczny nie powinien pełnić funkcji prowadnicy mechanicznej dla dużych sił poprzecznych. Takie obciążenia skracają żywotność tulei, tłoczyska, uszczelnień i elementów prowadzących.

Seria SSI jest szczególnie przydatna w aplikacjach, w których liczy się zgodność wymiarowa z normą, dostępność dużego zakresu średnic, możliwość stosowania akcesoriów mocujących i łatwa obsługa serwisowa. Siłowniki te można stosować w maszynach pakujących, montażowych, obróbczych, sortujących, transportowych, technologicznych i specjalnych. Sprawdzają się również w modernizacji starszych układów pneumatycznych, gdzie ważne jest zachowanie standardu zabudowy oraz szybkie dopasowanie elementów mocujących.

Do serii SSI można dobrać elementy mocujące, prowadniki, blokady tłoczyska, osłony tłoczysk, czujniki pola magnetycznego oraz komplety naprawcze. Ma to duże znaczenie dla działów utrzymania ruchu. Dostępność osprzętu pozwala skrócić czas przestoju, uprościć wymianę elementów eksploatacyjnych i utrzymać powtarzalność pracy układu. Z punktu widzenia konstruktora daje to możliwość zaprojektowania kompletnego zespołu napędowego, a nie tylko dobrania pojedynczego siłownika.

Siłowniki pneumatyczne SSI CPP PREMA w odmianie 016 są rozwiązaniem dla użytkowników, którzy potrzebują standardowego, przemysłowego napędu liniowego zgodnego z ISO 15552 / ISO 6431. Łączą prostą konstrukcję szpilkową, szeroki zakres średnic, możliwość pracy z czujnikami położenia i rozbudowany wybór wykonań dodatkowych. Dzięki temu mogą być stosowane zarówno przez producentów maszyn, jak i przez działy utrzymania ruchu odpowiedzialne za niezawodność, zamienność i serwis układów pneumatycznych.
