Radiomodemy firmy ELPRO umożliwiają zdalne sterowanie maszynami do cięcia plazmą w Stoczni Gdańsk

Powrót do listy artykułów INFORMACJA ARCHIWALNA
Aktualizowany: 2013-11-20

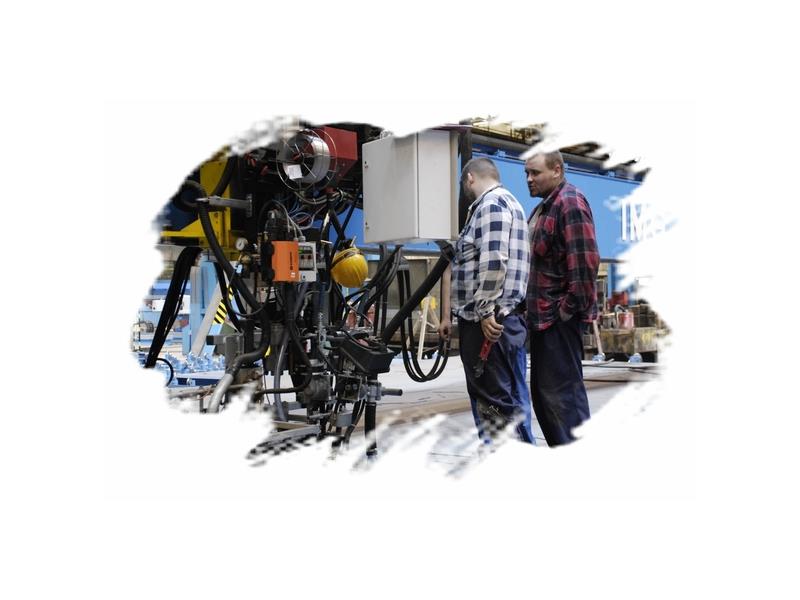

Stocznia Gdańsk SA zleciła Tekniska Polska zaprojektowanie a następnie wykonanie sieci bezprzewodowej na terenie stoczni. Sieć miała zapewnić bezprzewodową komunikację pomiędzy komputerami pokładowymi maszyn do cięcia plazmą suchą, a serwerem plików. Serwerownia znajdowała się w innym budynku na ósmym piętrze niż hala w której znajdowały się komputery pokładowe maszyn. Dodatkową przeszkodą przy projektowaniu systemu był fakt, iż sygnał przechodzi przez metalowe hale powodujące duże zakłócenia sygnału.

W systemie zastosowano switch warstwy 3 - Lynx+ 210 firmy Westermo oferowany przez Tekniska Polska umożliwiając bezpieczny, zdalny dostęp i diagnostykę maszyn poprzez kanał szyfrowany VPN.

W tej aplikacji Lynx+210 zapewnia filtrowanie pakietów (zapora ogniowa), separację sieci na wirtualne podsieci LAN, routing z możliwością przydzielenia praw dostępu oraz połączenie do wybranych użytkowników poprzez szyfrowany prywatny kanał VPN.

Completech

Komunikacja pomiędzy budynkami bazuje na urządzeniach 245U-E-A firmy Elpro o częstotliwości 5 GHz zgodnie ze standardem 802.11a.

802.11a jest standardem bezprzewodowych sieci Ethernet umożliwiającym zestawienie połączeń z maksymalnymi prędkościami nawet do 108Mb/s. Moc dopuszczalna w zależności od kanału maksymalnie do 500mW.

Sieć lokalna oraz dostęp do sieci publicznej na potrzeby kanału VPN odseparowane są na poziomie switch'a warstwy 3,WestermoLynx+ 210 umieszczonego w budynku serwerowni.

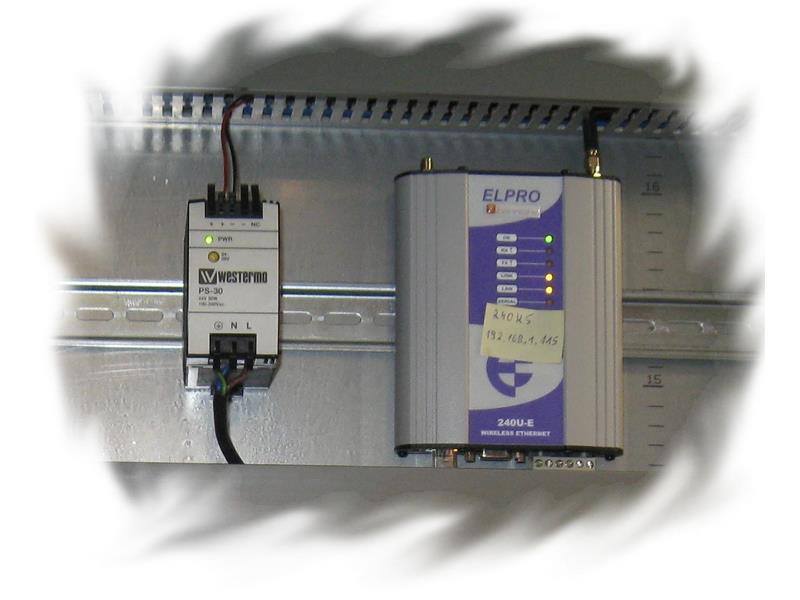

Na poziomie hali maszyny komunikują się poprzez urządzenia 240U-E firmy Elpro na bazie sieci bezprzewodowej 2,4GHz 802.11b.

802.11b jest standardem bezprzewodowym sieci Ethernet umożliwiającym zestawienie połączeń z maksymalnymi prędkościami do 11Mb/s. Moc dopuszczalna maksymalnie do 100mW.

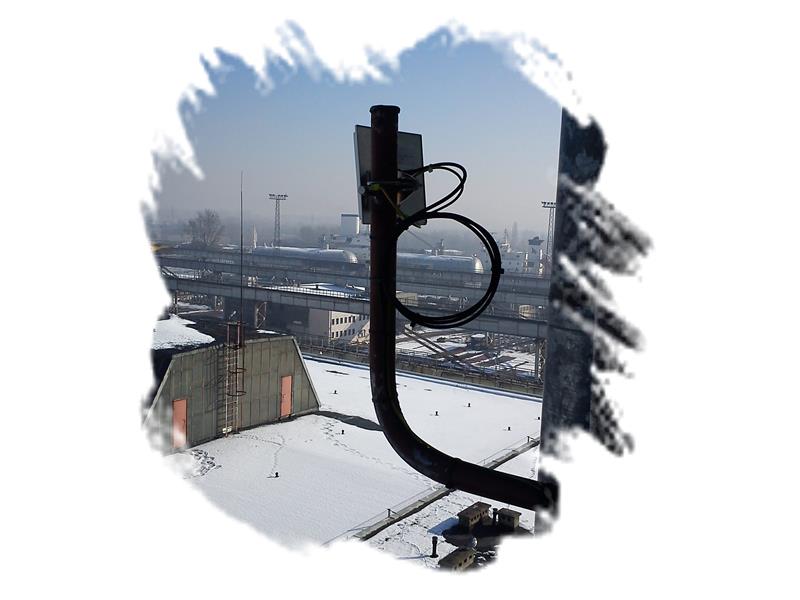

Przy modemach zastosowano najwyższej jakości anteny fińskiej firmy Completech - partnera Tekniska Polska w zakresie realizacji aplikacji bezprzewodowych w warunkach przemysłowych.

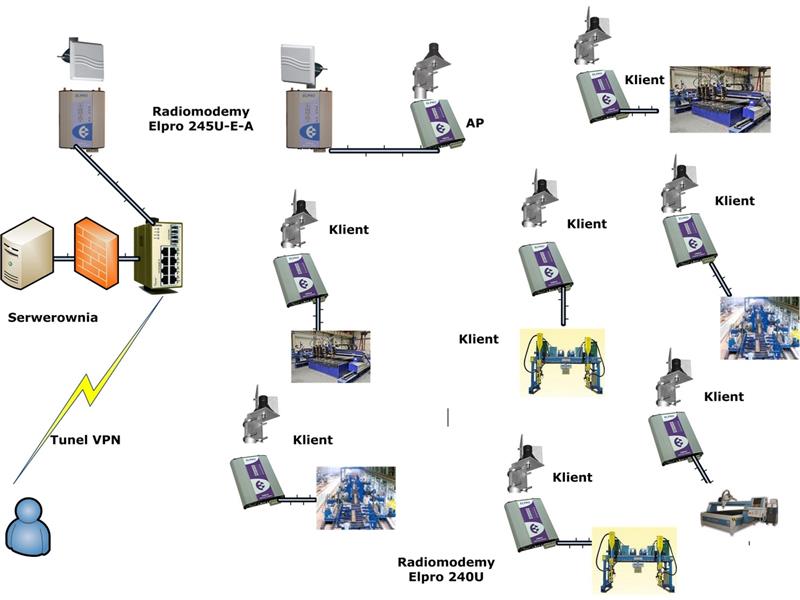

Stocznia Schemat

Modemy Elpro zostały wybrane ze względu na doskonałe parametry jakości nadajnika i odbiornika radiowego, odporność środowiskową dedykowaną dla pracy w trudnych warunkach przemysłowych, opcje umożliwiające optymalizację wykorzystania łącza radiowego (filtry MAC, IP i ARP), pełną diagnostykę, funkcje bezpieczeństwa poprzez szyfrowanie WPA2-PSK (AES) oraz możliwość wyłączenia rozgłaszania SSID sieci.

więcej w wersji: PDF

Więcej o: Lynx+ 210

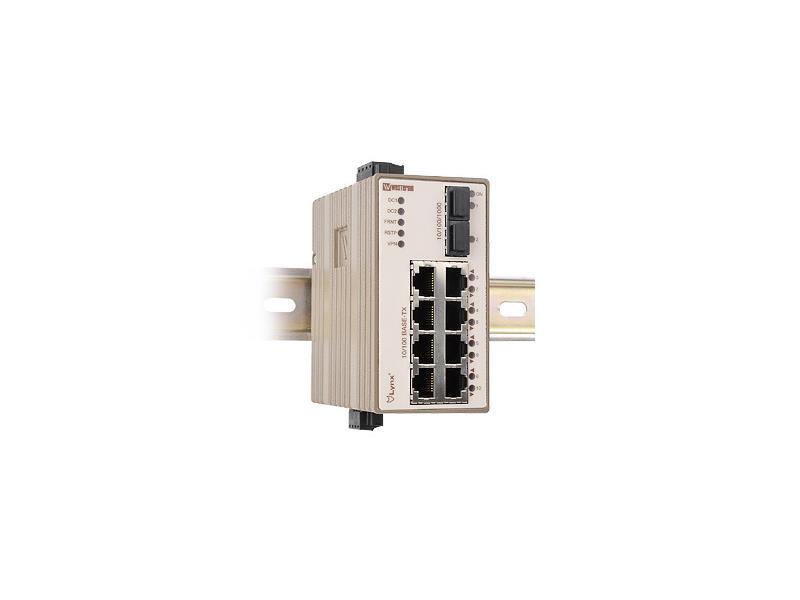

L210-F2G jest switch'em Ethernet z rozbudowanym zestawem funkcji dla zaawansowanego przełączania w warstwie 2 jak również i 3. Dostępny jest zarówno routing statyczny jak i dynamiczny na bazie popularnych protokołów RIPv1/v2 , OSPF.
L210-F2G posiada szereg funkcji obsługi warstwy 3 między innymi protokoły : VRRP,NAT, Port Forward, Firewall, IPSec VPN etc. Rozwiązanie dla niezawodnych sieci Unikatowe i chronione patentem rozwiązanie FRNT jest najszybszym protokołem rekonfiguracji dostępnym na runku.
L210-F2G posiada również możliwość pracy zgodnie z STP/RSTP Struktury realizowane w oparciu o switche L210-F2G, RedFox, extendery Ethernet serii Wolverine mogą funkcjonować z wykorzystaniem FRNT i STP/RSTP, co pozwala na integrowanie z fragmentami sieci zbudowanymi na bazie rozwiązań innych producentów. IGMPv2/v3 z opcjami "stop filter" oraz unikatową 'Fast Reconnect' pozwala zagwarantować odpowiednią rekonfigurację filtrów odpowiadających za komunikację grupową (np. dla strumieni video) (20 ms). Switch zapewnia zaawansowane opcje kreowania wirtualnych podsieci VLAN (do 64). W powiązaniu z protokołami warstwy 3 zapewnia bezprecedensową elastyczność w kontekście bezpieczeństwa i segmentacji sieci.

więcej o: 245U-E-A
