Robotowe porady techniczne: jak zrobić korektę trajektorii spawania robotowego?

Programujesz roboty spawalnicze? Pracujesz z nimi na co dzień? Na pewno wiesz, że spawanie zrobotyzowane jest bardzo wymagającym procesem ze względu na pracę materiału, sposób przygotowania, prowadzenie palnika czy pozycję względem detalu, w którym operatorem jest robot, który bez systemów pomiarowych wykonuje powtarzalną pracę, realizując zadaną trajektorię ruchu.



Aby utrzymać wysoką jakość procesu, należy:

  • przygotować materiał z wysoką dokładnością,
  • zapewnić właściwe utrzymanie kąta palnika względem detalu,
  • zamontować precyzyjny przyrząd, umożliwiający powtarzalny montaż elementów przed spawaniem, oraz zabezpieczający przed zmianą pozycji podczas spawania,
  • poprawnie ustawić parametry spawania.

W przypadku małych gabarytów detali, powyższe punkty są proste do zrealizowania.



Typy korekcji laserowej
Podczas spawania detali wielkogabarytowych, zachodzi konieczność zastosowania systemu laserowej korekcji trajektorii:

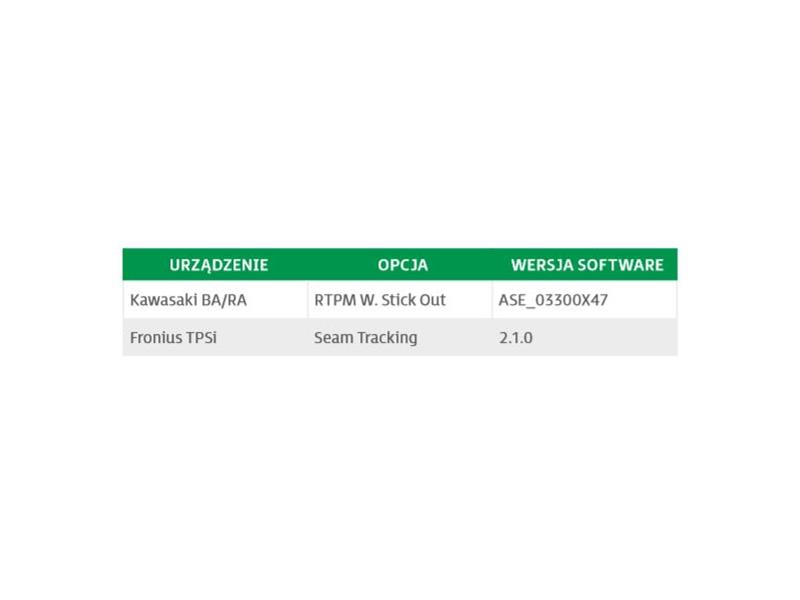

  • online (Seam Tracking) – niezbędne pomiary wykonywane są w trakcie trwania procesu; dzięki tej funkcjonalności robot spawalniczy jest w stanie skorygować pozycję w zależności od zmian kształtu ścieżki spawania; w przypadku robotów Kawasaki istnieje możliwość wyszukiwania punktu startowego oraz końcowego, według parametrów zdefiniowanych na robocie, m. in referencyjnego punktu startowego definiującego kierunek wyszukiwania, określenie odległości w jakiej należy rozpocząć wyszukiwanie punktu końcowego spawania,
  • offline (Seam Finding) – pomiary wykonywane są przed rozpoczęciem spawania; zastosowanie tego typu rozwiązania pozwala na podstawie dojazdu do punktu referencyjnego, następnie wykonanie pomiaru określającego właściwe położenie punktu; przykładowo: wykonując odpowiednie obliczenia, robot jest w stanie określić linię prostą, według której powinien podążać lub wykryć początek i koniec złącza spawanego na podstawie zdefiniowanego profilu.



Opis systemu laserowego
Systemy składają się z czujnika laserowego montowanego na robocie oraz jednostki centralnej, przetwarzającej informacje otrzymywane z lasera. Każdy czujnik laserowy posiada zdefiniowane pole robocze, w którym wykonuje pomiar. Na podstawie pomiaru laserowego budowany jest w systemie kontur spoiny, na którym wbudowany algorytm systemu nanosi punkt, traktowany jako rowek spawalniczy.

Oprogramowanie takich systemów posiada możliwość wyboru parametrów rozpoznawanego profilu spoiny – doczołowa bez rowka, doczołowa z rowkiem, pachwinowa, zakładkowa, otworowa itp.

Każdy z zawartych wzorów można dodatkowo doprecyzować o szczegółowe parametry definiowane w zależności od wybranego profilu, np. o kąt rozwarcia spoiny pachwinowej, maksymalną szczelinę spoiny doczołowej, czy położenie punktu na wykrytym profilu. Dzięki tej funkcjonalności zyskasz możliwość zapewnienia powtarzalnej jakości spoiny.

Roboty Kawasaki mają wbudowaną obsługę protokołu komunikacyjnego dla systemów laserowych marki Scansonic oraz Servorobot. Komunikują się z jednostkami centralnymi poprzez protokół TCP/IP w standardzie Ethernet. W zależności od modelu wybranych producentów, można używać czujników zarówno w trybie offline oraz online.








To tylko część artykułu. Czytaj dalej TUTAJ na Poradniku Automatyka.
