System kontroli warunków klimatycznych w pomieszczeniach

System pomiarowy APSystem-HL-RE-1 umożliwia pomiar oraz kontrolę wilgotności, temperatury i różnicy ciśnień powietrza m.in. w pomieszczeniach laboratoryjnych. Podstawą systemu pomiarowego są rejestratory serii HygroLog NT renomowanej firmy Rotronic, z dedykowanymi stacjami dokującymi HL-DS poszerzającymi ich funkcje. Z rejestratorami współpracują sondy pomiarowe wilgotności i temperatury powietrza serii HygroClip2-S (HC2-S) oraz przetworniki różnicy ciśnień 694 firmy Huba Control.

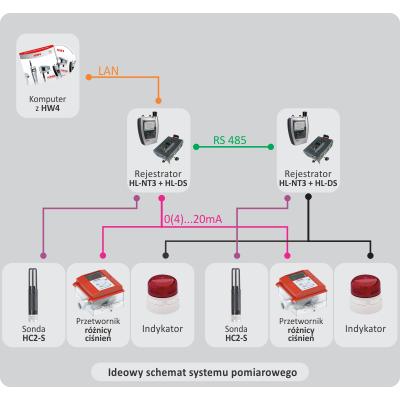

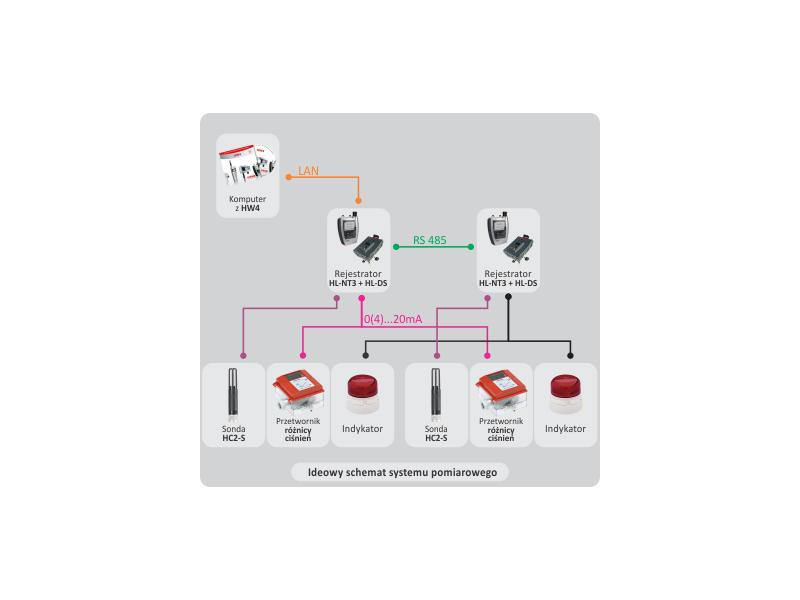

APSystem_HL-RE-1 - schemat ideowy

 Właściwości systemu pomiarowego:

• pomiar oraz kontrola wilgotności, temperatury, różnicy ciśnień
• doskonałe parametry pomiarów wilgotności (do ±0.8%RH) i temperatury (do ±0.1K)
• zakres pomiarowy czujników: -50…+100°C / 0…100%RH / -50...+50Pa
• doskonała stabilność długoterminowa pomiarów wilgotności: < 1%RH / rok
• komunikacja przewodowa (RS485 i Ethernet LAN)
• komputer PC z dedykowanym programem HW4 Rotronic jako układ nadrzędny do konfiguracji systemu, wizualizacji pomiarów, rejestracji wyników, alarmowania oraz raportowania

Komponenty systemu pomiarowego:

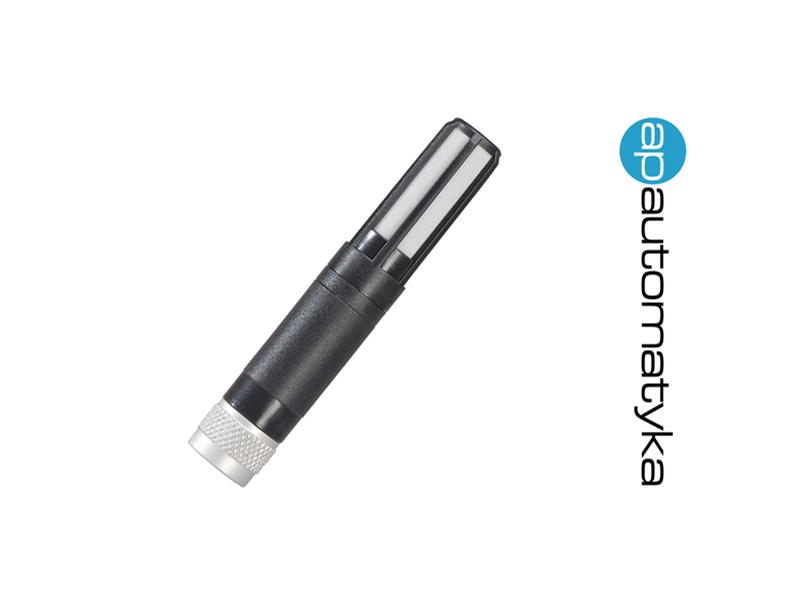

1. Sondy pomiarowe wilgotności i temperatury HygroClip2-S (HC2-S) Rotronic:

• pomiar wilgotności i temperatury powietrza
• zakres pomiarowy: 0…100%RH / -50…+100°C
• dokładność pomiarów: do ±0.8%RH / ±0.1K
• stabilność długoterminowa: < 1%RH / rok
• więcej informacji na stronie produktu - HC2-S
• możliwość doboru innej sondy HygroClip2 - zestawienie sond

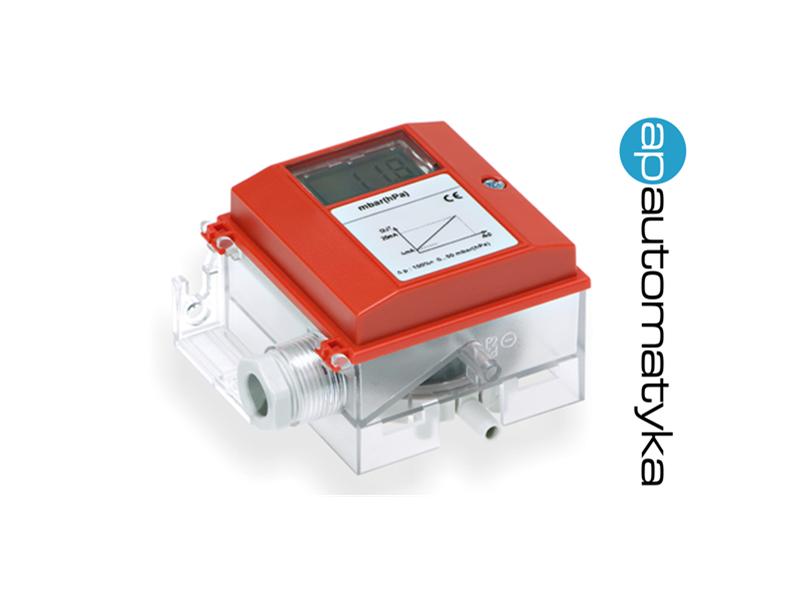

2. Przetworniki różnicy ciśnień 694 firmy Huba Control:

• pomiar różnicy ciśnień powietrza
• zakres pomiarowy: -50...+50Pa (zależy od modelu)
• standard wyjścia: wyjście analogowe, prądowe lub napięciowe (zależy od modelu)
• więcej informacji na stronie produktu - 694
• możliwość doboru innego przetwornika Huba Control - zestawienie

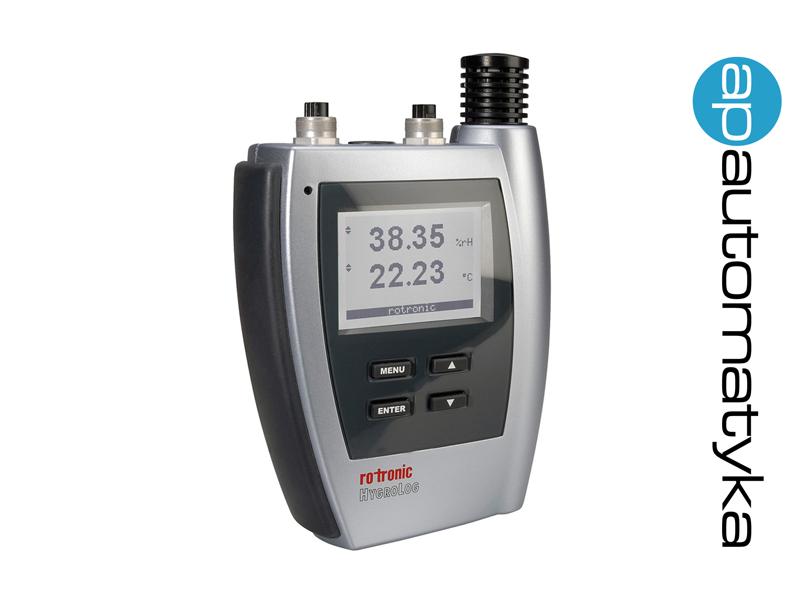

3. Rejestratory zmierzonych wartości HygroLog HL-NT3-D Rotronic:

• rejestracja danych pomiarowych (wilgotność, temperatura, ciśnienie) na karcie pamięci
• zasilanie bateryjne i wbudowany zegar RTC
• wbudowany wyświetlacz LCD i przyciski funkcyjne
• możliwość połączenia ze stacją dokującą HL-DS, która rozszerza funkcje rejestratora
• więcej informacji na stronie produktu - HL-NT3-D
• możliwość doboru innego rejestratora HygroLog NT Rotronic - zestawienie

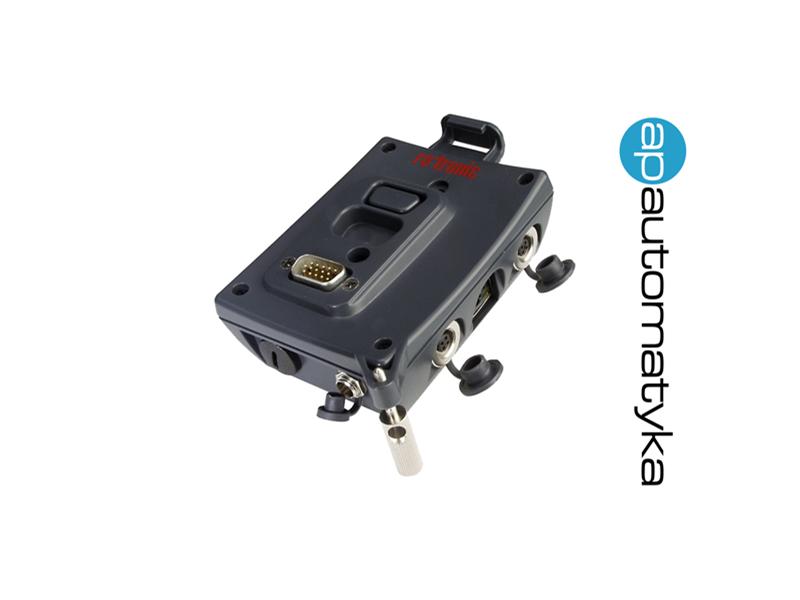

4. Stacje dokujące do rejestratorów HygroLog NT - HL-DS Rotronic:

4a. Stacja dokująca HL-DS-U4-420:

• możliwość podłączenia czterech dodatkowych sond HC2 lub czujników z wyjściem 0/4...20mA
• dwa dodatkowe wejścia cyfrowe
• interfejs Ethernet LAN oraz RS485
• zasilanie zewn. (12VDC) dla stacji dokującej i podłączonego rejestratora
• więcej informacji na stronie produktu - HL-DS-U4-420
• możliwość doboru innej stacji HL-DS Rotronic - zestawienie

4b. Stacja dokująca HL-DS-R-1:

• dwa programowalne wyjścia przekaźnikowe
• dwa dodatkowe wejścia cyfrowe
• interfejs RS485 oraz USB
• zasilanie zewn. (12VDC) dla stacji dokującej i podłączonego rejestratora
• więcej informacji na stronie produktu - HL-DS-R-1
• możliwość doboru innej stacji HL-DS Rotronic - zestawienie

5. Komputer PC z dedykowanym oprogramowaniem HW4 Rotronic:

• wizualizacja pomiarów: wskaźniki, wskaźniki na mapie (możliwość wczytania obrazu mapy pomieszczeń), przebiegi, tabele, …
• konfiguracja systemu pomiarowego: nadawanie nazw punktom pomiarowym, tworzenie grup punktów pomiarowych, ustawianie alarmów i alertów, …
• alarmowanie: np. o przekroczonych progach, przy wykorzystaniu maili, SMS*, indykatorów (wyjścia przekaźnikowe stacji dokującej), ...
• rejestracja danych: zapis danych pomiarowych, alarmów oraz zdarzeń do pliku na dysku komputera
• analiza wyników pomiarowych, raportowanie
• więcej informacji na stronie produktu - HW4 Rotronic
• obraz okien programu HW4 Rotronic poniżej

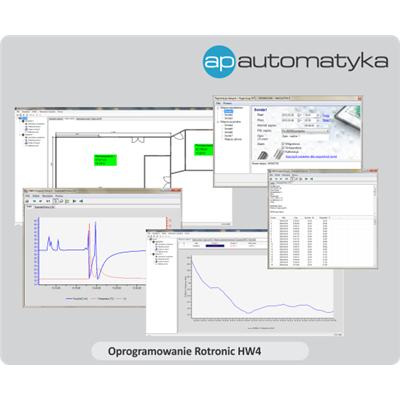

Okna programu HW4 Rotronic

 Więcej informacji na temat systemów pomiarowych na stronie firmy AP Automatyka - www.apautomatyka.pl.
