Topnik INDIUM WF-9942 - uniwersalne zastosowanie w procesach lutowania

Dlaczego topnik jest kluczowy w procesach montażu elektroniki?

W nowoczesnym montażu elektroniki jakość połączeń lutowniczych zależy nie tylko od temperatury procesu czy rodzaju zastosowanego spoiwa, lecz także od właściwego doboru topnika. Jego zadaniem jest usuwanie warstw tlenków z powierzchni lutowanych, poprawa zwilżania oraz stabilizacja procesu lutowania. Bez odpowiedniego topnika nawet najlepiej zaprojektowany proces może prowadzić do powstawania defektów takich jak mostki lutownicze, niedolutowania czy niestabilne połączenia.
W środowiskach produkcyjnych oraz serwisowych, gdzie liczy się powtarzalność procesu i wysoka jakość połączeń, topnik musi zapewniać nie tylko skuteczność chemiczną, ale również przewidywalność działania w różnych warunkach technologicznych. Właśnie dlatego coraz większą rolę odgrywają rozwiązania projektowane z myślą o szerokim zakresie zastosowań - od montażu seryjnego po naprawy i rework. W przypadku topnika INDIUM WF-9942 rozwiązanie to zostało sprawdzone w praktyce produkcyjnej przy montażu milionów płytek PCB zarówno w technologii przewlekanej, jak i w montażu mieszanym THT i SMD, co potwierdza jego stabilność w długoterminowych procesach produkcyjnych.

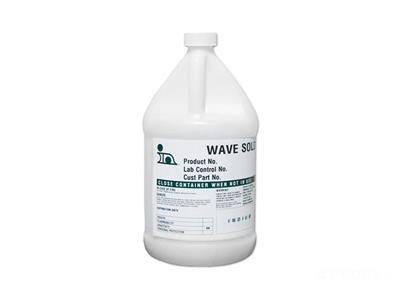

Charakterystyka topnika INDIUM WF-9942

Topnik INDIUM WF-9942 został opracowany jako topnik typu no clean na bazie alkoholu drugiej generacji. Oznacza to, że w większości zastosowań nie wymaga on dodatkowego etapu czyszczenia płytek PCB po zakończeniu procesu lutowania. W praktyce pozwala to uprościć proces technologiczny oraz ograniczyć liczbę operacji wykonywanych na płytce po lutowaniu.
Produkt spełnia wymagania normy J-STD-004 i został zaprojektowany z myślą o stabilnej pracy zarówno w lutowaniu ołowiowym, jak i bezołowiowym. W klasyfikacji tej normy topnik WF-9942 oznaczony jest jako typ ORL0, co oznacza materiał o niskiej aktywności halogenkowej i ograniczonych pozostałościach po lutowaniu. WF-9942 przeznaczony jest do pracy z komponentami przewlekanymi THT oraz elementami montowanymi powierzchniowo SMD, dzięki czemu może być stosowany w różnych etapach montażu elektroniki.
Jedną z ważnych cech topnika jest jego skład pozbawiony kalafonii. Dokumentacja techniczna wskazuje również na kompatybilność topnika z popularnymi wykończeniami powierzchni płytek PCB, takimi jak HASL (Hot Air Solder Leveling – wyrównywanie powierzchni lutowiem przy użyciu gorącego powietrza), Immersion Silver (powłoka srebra nanoszona chemicznie), ENIG (Electroless Nickel Immersion Gold – chemiczne niklowanie z warstwą złota) czy OSP (Organic Solderability Preservative – organiczna powłoka chroniąca powierzchnię miedzi), co zwiększa jego uniwersalność w różnych środowiskach produkcyjnych. Takie rozwiązanie ogranicza ryzyko powstawania pozostałości utrudniających kontakt pinów testujących podczas kontroli elektrycznej i inspekcji płytek. Jednocześnie topnik charakteryzuje się bardzo niskim poziomem powstawania kulek lutowia, co sprzyja uzyskaniu czystych i estetycznych połączeń.
Według dokumentacji technicznej producenta okres przydatności produktu wynosi do dwóch lat w zamkniętym opakowaniu przechowywanym w temperaturze poniżej 32°C, co pozwala na bezpieczne planowanie zapasów materiałowych w produkcji.

Stabilność procesu i zgodność z normami branżowymi

W środowiskach produkcyjnych istotną rolę odgrywa zgodność materiałów procesowych z międzynarodowymi standardami jakości. Topnik INDIUM WF-9942 wykazuje bardzo dobre wyniki w testach SIR (Surface Insulation Resistance) oraz ECM (Electrochemical Migration), prowadzonych zgodnie z wymaganiami normy J-STD-004 oraz standardu Telcordia GR-78. W testach rezystancji powierzchniowej SIR prowadzonych zgodnie z metodologią IPC-TM-650 rezystancja izolacji utrzymywana jest powyżej poziomu 100 megaomów, co potwierdza stabilność elektryczną pozostałości topnika nawet w warunkach wysokiej temperatury i wilgotności.
Parametry te potwierdzają, że topnik może być stosowany w aplikacjach wymagających wysokiej niezawodności połączeń elektrycznych oraz kontroli pozostałości po lutowaniu. Stabilność chemiczna i przewidywalność działania topnika przekładają się na powtarzalność procesu technologicznego oraz ograniczenie ryzyka powstawania ukrytych defektów.

Kompatybilność z popularnymi stopami lutowniczymi

Jednym z istotnych aspektów doboru topnika jest jego kompatybilność z różnymi stopami lutowniczymi stosowanymi w montażu elektroniki. Topnik INDIUM WF-9942 został przetestowany z szeroką gamą materiałów lutowniczych wykorzystywanych w procesach produkcyjnych.
Produkt może być stosowany między innymi z popularnymi stopami bezołowiowymi SAC305, SAC105 czy SAC0307, a także z stopami cynowo-miedzianymi nie zawierającymi srebra. Jednocześnie WF-9942 zachowuje stabilność procesu przy pracy z klasycznymi stopami ołowiowymi takimi jak Sn63Pb37 czy Sn60Pb40. Taka kompatybilność sprawia, że topnik może być stosowany zarówno w nowoczesnych procesach bezołowiowych, jak i w środowiskach wykorzystujących starsze technologie montażowe.

Elastyczne metody aplikacji w procesie lutowania

W praktyce produkcyjnej ważną cechą topnika jest możliwość jego łatwej aplikacji w różnych konfiguracjach procesu. Takie metody aplikacji są powszechnie stosowane w procesach lutowania falą, gdzie równomierne rozprowadzenie topnika na powierzchni płytki ma kluczowe znaczenie dla jakości połączeń lutowniczych. WF-9942 może być nanoszony zarówno poprzez spienianie, jak i poprzez spryskiwanie, co pozwala dopasować metodę dozowania do specyfiki danej linii produkcyjnej lub stanowiska roboczego.
Takie rozwiązanie umożliwia stosowanie topnika zarówno w procesach seryjnych, jak i w operacjach lutowania realizowanych na pojedynczych stanowiskach montażowych lub serwisowych. W środowiskach produkcyjnych pozwala to zachować spójność procesu nawet przy zmianie konfiguracji linii technologicznej lub wprowadzaniu nowych produktów.

Uniwersalne rozwiązanie dla produkcji i serwisu elektroniki

Dzięki połączeniu wysokiej aktywności chemicznej, stabilnych parametrów procesu oraz kompatybilności z różnymi technologiami lutowania topnik INDIUM WF-9942 znajduje zastosowanie w wielu obszarach montażu elektroniki. Może być wykorzystywany zarówno w produkcji seryjnej, w pracach serwisowych, jak i w środowiskach badawczo-rozwojowych.
Uniwersalny charakter produktu oraz jego zgodność z wymaganiami branżowymi sprawiają, że WF-9942 stanowi praktyczne wsparcie dla procesów lutowniczych, w których kluczowe znaczenie mają jakość połączeń, powtarzalność technologii oraz stabilność parametrów pracy.

Dostępność i wsparcie technologiczne

Materiały procesowe stosowane w montażu elektroniki powinny być dobierane nie tylko pod kątem parametrów technicznych, ale również dostępności oraz wsparcia technologicznego ze strony dostawcy. Topnik INDIUM WF-9942 jest dostępny w ofercie RENEX, która od ponad trzech dekad wspiera przedsiębiorstwa z branży elektronicznej w zakresie technologii lutowniczych, wyposażenia stanowisk pracy oraz materiałów procesowych.
Dzięki współpracy z uznanymi producentami materiałów dla przemysłu elektronicznego RENEX oferuje rozwiązania sprawdzone w realnych procesach produkcyjnych, wykorzystywane zarówno w montażu seryjnym, jak i w pracach serwisowych czy badawczo-rozwojowych. W ofercie firmy znajdują się nie tylko topniki i spoiwa lutownicze, lecz także narzędzia, stacje lutownicze oraz kompleksowe wyposażenie stanowisk montażowych i serwisowych.
Wybór odpowiednich materiałów procesowych często wymaga również konsultacji technologicznej i dopasowania parametrów do konkretnej aplikacji. W takich sytuacjach istotne jest wsparcie partnera, który rozumie specyfikę procesów montażu elektroniki i może pomóc w optymalizacji technologii. Dzięki wieloletniemu doświadczeniu oraz zapleczu technicznemu RENEX wspiera klientów w doborze rozwiązań zwiększających stabilność procesów i jakość produkcji.
Topnik INDIUM WF-9942 stanowi przykład materiału procesowego, który dzięki swojej uniwersalności i stabilnym parametrom może znaleźć zastosowanie w wielu środowiskach pracy - od laboratoriów i prototypowni, przez serwis elektroniki, aż po linie produkcyjne realizujące montaż na większą skalę.
