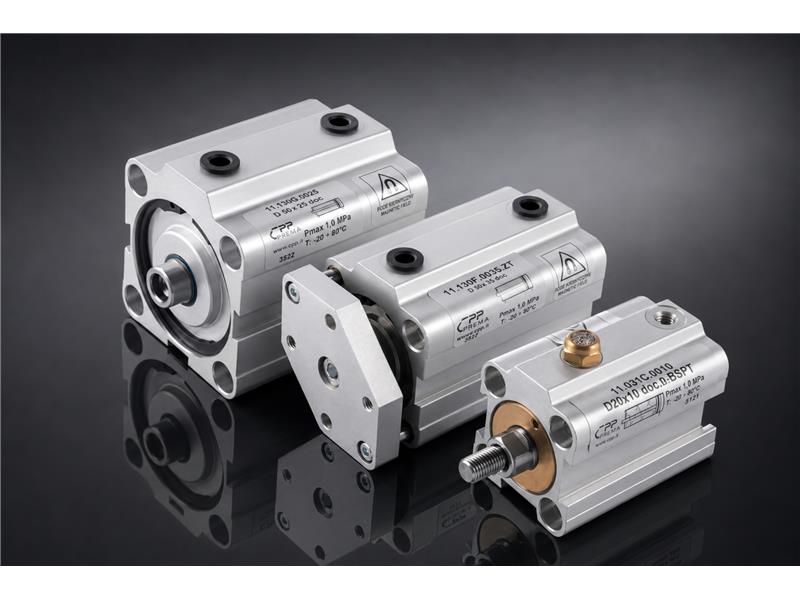

Siłowniki dociskowe D16-D100 CPP PREMA

Siłowniki dociskowe SDK CPP PREMA to pneumatyczne napędy liniowe przeznaczone do zadań, w których najważniejsze jest pewne dociśnięcie, zablokowanie, przytrzymanie lub ustalenie położenia detalu. Są stosowane w oprzyrządowaniu technologicznym, maszynach montażowych, stanowiskach kontrolnych, przyrządach obróbczych, liniach produkcyjnych i układach automatyzacji, gdzie element roboczy musi szybko wykonać krótki ruch i zapewnić powtarzalny docisk w określonym punkcie procesu.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki dociskowe D16-D100. Kategoria obejmuje warianty różniące się średnicą, skokiem, sposobem działania, wykonaniem tłoczyska oraz opcjami dodatkowymi. Dzięki temu konstruktor może dobrać siłownik nie tylko do wymaganej siły, ale również do geometrii przyrządu, dostępnego miejsca, rodzaju mocowanego detalu i sposobu sterowania całym cyklem maszyny.

Seria SDK obejmuje średnice od D16 do D100. Mniejsze średnice sprawdzają się w lekkich przyrządach, układach pomocniczych i stanowiskach montażowych. Większe średnice pozwalają uzyskać wyższy docisk w aplikacjach, gdzie detal wymaga pewnego ustalenia przed obróbką, kontrolą, znakowaniem, klejeniem, montażem lub transportem. Zakres średnic umożliwia stopniowanie siły bez konieczności zmiany całej koncepcji układu pneumatycznego.

Charakterystyczną cechą siłowników dociskowych jest ich funkcja procesowa. W wielu aplikacjach nie chodzi wyłącznie o wykonanie przesuwu. Ważniejsze jest uzyskanie powtarzalnego punktu docisku, ograniczenie przemieszczenia detalu i utrzymanie stabilnych warunków dla kolejnej operacji. Siłownik SDK może pracować jako element mocujący, ustalający, blokujący, dociskający, wypychający lub wspomagający pozycjonowanie. Dzięki temu dobrze pasuje do stanowisk, w których liczy się rytm pracy, powtarzalność i szybka reakcja układu.

Siłowniki SDK pracują przy maksymalnym ciśnieniu 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. W typowej instalacji przemysłowej pozwala to zasilać je z zespołów przygotowania sprężonego powietrza stosowanych w maszynach produkcyjnych. Stabilne ciśnienie, prawidłowa filtracja i skuteczne odwodnienie mają bezpośredni wpływ na powtarzalność docisku, trwałość uszczelnień i niezawodność cyklu. W układach dociskowych jakość powietrza jest szczególnie ważna, ponieważ nawet niewielkie wahania ciśnienia mogą wpływać na siłę działania.

Korpus, pokrywy i tłok serii SDK wykonuje się ze stopu aluminium. Tłoczysko i prowadniki mogą być wykonane ze stali węglowej chromowanej lub ze stali kwasoodpornej. Uszczelnienia poliuretanowe pracują w zakresie temperatur od -20 do +80°C. Tak dobrane materiały odpowiadają typowym warunkom automatyki przemysłowej. Aluminiowy korpus ogranicza masę napędu, a stalowe elementy robocze zapewniają odporność na obciążenia występujące podczas powtarzalnego docisku.

W zakresie D16-D25 dostępne są odmiany 030, 031 i 032. Odmiana 030 oznacza siłownik z jednostronnym tłoczyskiem dwustronnego działania. Odmiana 031 oznacza siłownik z jednostronnym tłoczyskiem jednostronnego działania, pchający. Odmiana 032 oznacza siłownik z dwustronnym tłoczyskiem dwustronnego działania. Dla średnic D32-D100 stosowane są odmiany 130, 131 i 132 o analogicznej funkcji. Taki podział pozwala dobrać siłownik do rodzaju ruchu, wymaganego sposobu powrotu oraz geometrii mechanizmu.

Wersje dwustronnego działania zapewniają kontrolowany ruch w obu kierunkach. Sprężone powietrze wymusza zarówno wysuw, jak i powrót tłoczyska. To rozwiązanie warto stosować tam, gdzie docisk musi być szybki, powtarzalny i kontrolowany w pełnym cyklu pracy. Wersje jednostronnego działania pchające sprawdzają się w prostszych zadaniach, w których wymagana jest funkcja docisku w jednym kierunku, a powrót może być realizowany sprężyną. Wybór odmiany powinien wynikać z logiki pracy stanowiska, wymaganej dynamiki i oczekiwanego poziomu kontroli ruchu.

Wersje z dwustronnym tłoczyskiem pozwalają uzyskać bardziej symetryczne warunki pracy i wyprowadzić ruch na obie strony korpusu. Mogą być przydatne w układach, w których siłownik ma współpracować z mechanizmem pomocniczym, elementem sygnalizacyjnym, ogranicznikiem albo dodatkowym punktem prowadzenia. Takie wykonanie warto rozważyć również wtedy, gdy konstrukcja wymaga stabilniejszej geometrii i ograniczenia różnic wynikających z powierzchni czynnej tłoka po obu stronach.

Dla wybranych wariantów dostępne jest wykonanie z gwintem zewnętrznym na tłoczysku oznaczone jako GZ. Taka opcja ułatwia montaż końcówek roboczych, stopek dociskowych, elementów ustalających, adapterów lub indywidualnych narzędzi wykonawczych. W praktyce ma to duże znaczenie w przyrządach specjalnych, gdzie końcówka tłoczyska musi być dopasowana do kształtu detalu, materiału, powierzchni docisku albo wymaganej siły kontaktu. Dobrze dobrana końcówka robocza ogranicza ryzyko uszkodzenia detalu i poprawia powtarzalność procesu.

Opcja K oznacza tłoczysko ze stali kwasoodpornej. Jest przydatna w środowiskach, w których występuje wilgoć, częste czyszczenie, podwyższone wymagania materiałowe albo ryzyko korozji elementów roboczych. Opcja ZT oznacza zabezpieczenie przed obrotem, dostępne dla odmian 030 i 130. Jest to bardzo ważne w aplikacjach dociskowych, w których końcówka robocza musi zachować stałą orientację względem detalu. Zabezpieczenie przed obrotem pomaga utrzymać prawidłowe ustawienie narzędzia, stopki, popychacza albo elementu pozycjonującego.

Siłowniki dociskowe dobrze sprawdzają się w gniazdach montażowych, stanowiskach półautomatycznych i automatycznych, układach bazowania detalu, przyrządach testowych oraz mechanizmach pomocniczych maszyn. Mogą dociskać detal do bazy, blokować go przed przesunięciem, stabilizować element podczas wiercenia, znakowania, cięcia, klejenia lub kontroli wymiarowej. Mogą też pełnić funkcję krótkiego popychacza, ogranicznika albo elementu ustalającego pozycję komponentu w cyklu technologicznym.

Dla konstruktora najważniejsze jest powiązanie siłownika z geometrią przyrządu. Trzeba sprawdzić miejsce montażu, kierunek docisku, reakcję mechaniczną, dostęp do przewodów, sposób mocowania końcówki roboczej i możliwość regulacji położenia. W układach dociskowych szczególne znaczenie ma osiowość. Siłownik powinien pracować głównie wzdłuż osi tłoczyska. Jeżeli detal wymusza obciążenia boczne, należy zastosować prowadzenie zewnętrzne, element ślizgowy, odpowiednie łożyskowanie lub mechanizm kompensujący.

Dla utrzymania ruchu istotna jest przewidywalność wymiany i prosta identyfikacja wariantu. Seria SDK ma czytelny system oznaczeń, w którym numer zamówieniowy określa rodzaj wykonania, odmianę, średnicę, skok i oznaczenie dodatkowe. Dzięki temu można szybciej odtworzyć właściwy wariant w przypadku wymiany, awarii albo modernizacji stanowiska. Ma to znaczenie w zakładach, gdzie siłowniki dociskowe pracują w wielu podobnych przyrządach i każdy przestój wpływa na dostępność linii.

Zakres skoków standardowych zależy od odmiany. Dla wersji 030, 032, 130 i 132 standardowe skoki obejmują zakres 5-100 mm. Dla wersji 031 i 131 zakres standardowy wynosi 5-50 mm. W praktyce są to wartości dobrze dopasowane do funkcji docisku, ponieważ większość aplikacji tego typu wymaga krótkiego, szybkiego i powtarzalnego ruchu. Jeżeli potrzebny jest inny skok, dobór wymaga konsultacji technicznej i weryfikacji geometrii zabudowy.

Siłowniki dociskowe D16-D100 CPP PREMA serii SDK są rozwiązaniem dla użytkowników, którzy potrzebują pewnego, kompaktowego i łatwego do sterowania napędu do mocowania detalu lub realizacji krótkiego ruchu roboczego. Łączą zakres średnic D16-D100, kilka odmian działania, opcje materiałowe, możliwość wykonania z gwintem zewnętrznym oraz zabezpieczenie przed obrotem. Dzięki temu sprawdzają się w budowie maszyn, oprzyrządowaniu produkcyjnym, automatyzacji montażu i utrzymaniu ruchu.
